Montaż paneli fotowoltaicznych na dachu to kluczowy etap instalacji systemu solarnego. Sposób montażu zależy od rodzaju dachu - płaskiego lub skośnego. Na dachach płaskich stosuje się systemy inwazyjne (przykręcanie) lub nieinwazyjne (balastowe). Dachy skośne wymagają najczęściej mocowania do krokwi. Prawidłowy montaż wpływa na efektywność i trwałość całego systemu.
Najważniejsze informacje:
- Rodzaj dachu determinuje metodę montażu paneli
- Na dachach płaskich stosuje się systemy inwazyjne lub balastowe
- Dachy skośne wymagają zazwyczaj mocowania do krokwi
- Optymalne nachylenie paneli to 30-40 stopni
- Panele powinny być skierowane na południe
- Kluczowe jest zapewnienie odpowiedniej wentylacji
- Stabilność konstrukcji jest niezbędna dla bezpieczeństwa instalacji
Rodzaje dachów a metody montażu paneli fotowoltaicznych
Sposób montażu paneli fotowoltaicznych na dachu zależy głównie od jego rodzaju. Dachy płaskie i skośne wymagają różnych technik instalacji, co wpływa na efektywność i trwałość systemu. Na dachach płaskich stosuje się zazwyczaj systemy inwazyjne lub balastowe, podczas gdy dachy skośne preferują mocowanie do krokwi.
Montaż instalacji fotowoltaicznej na dachu płaskim daje większą swobodę w ustawieniu paneli, umożliwiając optymalizację kąta nachylenia. Z kolei dachy skośne oferują naturalny kąt, który często jest bliski optymalnemu dla wydajności paneli.
Wybór odpowiedniej techniki mocowania paneli słonecznych ma kluczowe znaczenie dla bezpieczeństwa i wydajności instalacji. Należy uwzględnić nie tylko rodzaj dachu, ale także lokalne warunki pogodowe i obciążenia, jakim będzie poddawana konstrukcja.
Montaż na dachu płaskim

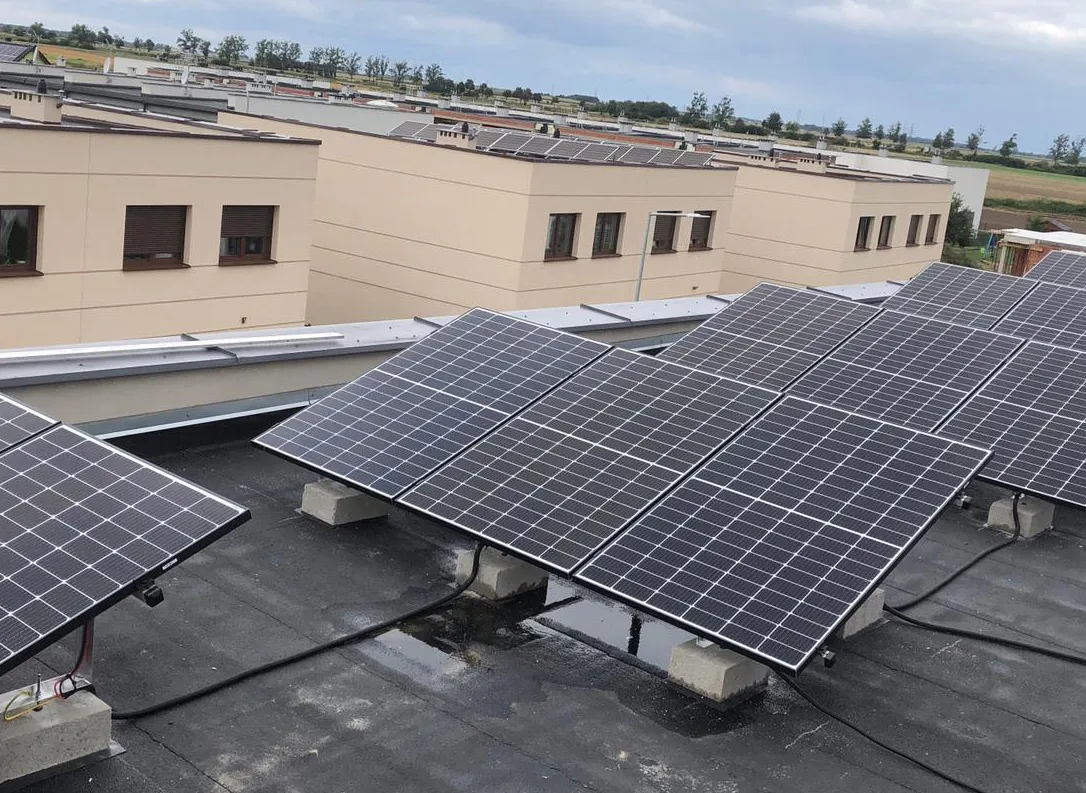

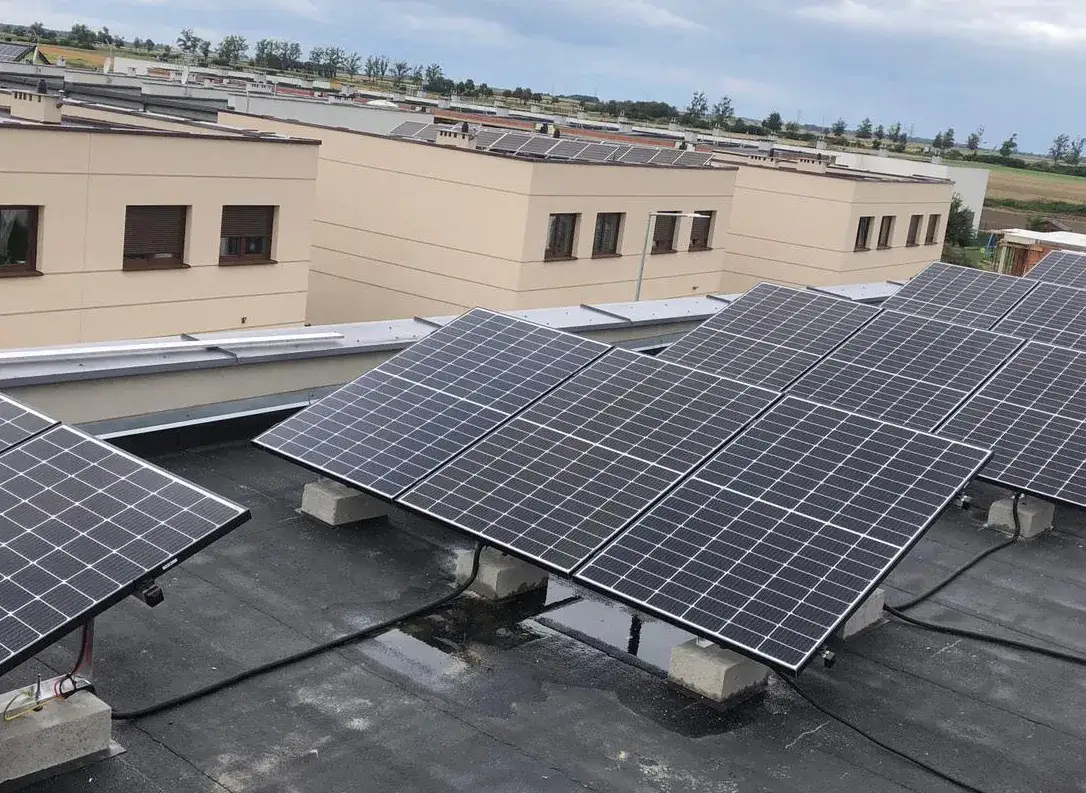

Systemy montażowe fotowoltaiki na dachach płaskich dzielą się na dwie główne kategorie: inwazyjne i nieinwazyjne. System inwazyjny polega na bezpośrednim mocowaniu konstrukcji do dachu za pomocą śrub i kotw. Wymaga to perforacji pokrycia dachowego, co zwiększa ryzyko przecieków, ale zapewnia solidne i stabilne mocowanie.

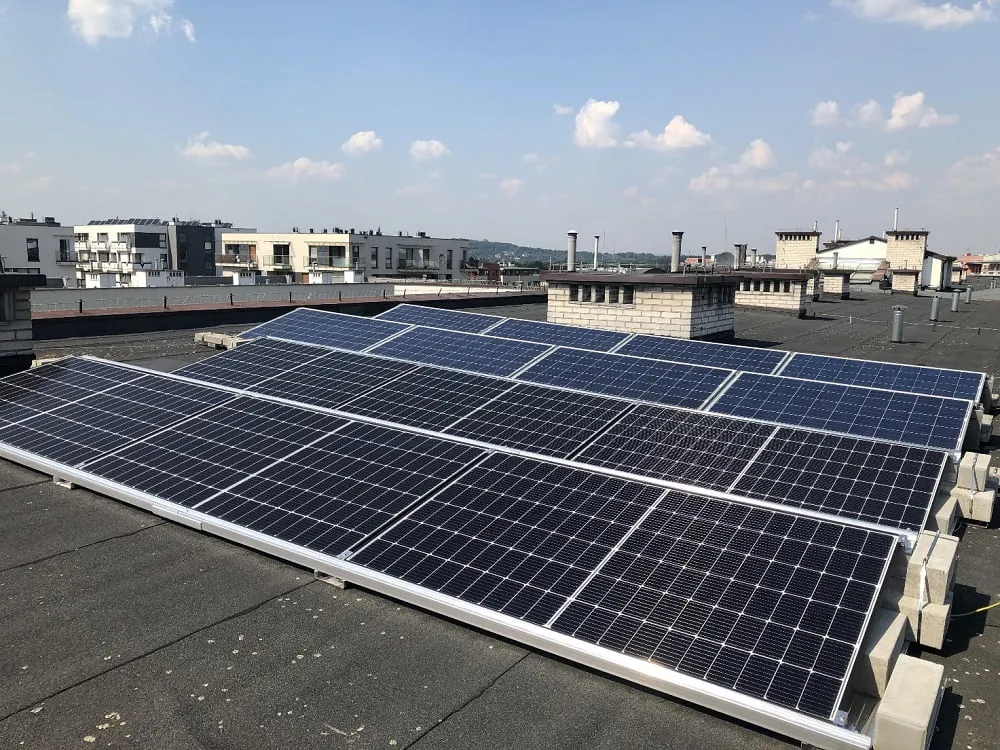

System nieinwazyjny, znany również jako balastowy, wykorzystuje ciężar własny konstrukcji i dodatkowych obciążników do utrzymania paneli na miejscu. Ta metoda nie narusza struktury dachu, co eliminuje ryzyko przecieków, ale wymaga dokładnych obliczeń obciążeń i może być mniej odporna na ekstremalne warunki pogodowe.
- System inwazyjny: solidne mocowanie, ryzyko przecieków
- System nieinwazyjny: brak ingerencji w dach, potrzeba dodatkowego obciążenia
- Inwazyjny: lepszy dla obszarów o silnych wiatrach
- Nieinwazyjny: idealne rozwiązanie dla dachów o ograniczonej nośności
- Wybór systemu zależy od warunków lokalnych i konstrukcji budynku
Instalacja na dachu skośnym
Instalacja modułów PV na dachu skośnym najczęściej wykorzystuje system mocowania do krokwi. Ta metoda zapewnia solidne i trwałe połączenie paneli z konstrukcją dachu. Specjalne haki lub uchwyty są montowane bezpośrednio do krokwi, tworząc podstawę dla szyn montażowych.

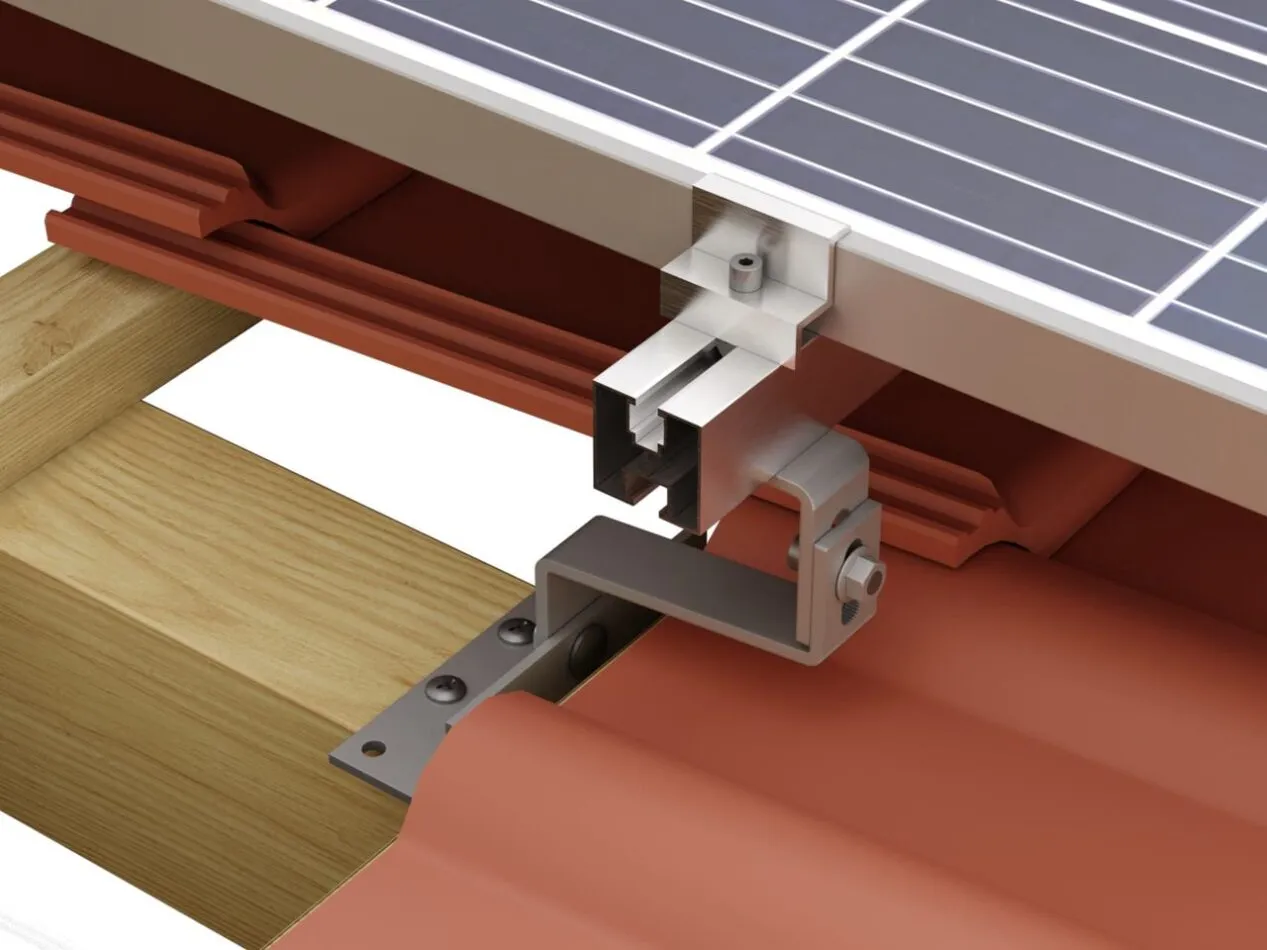

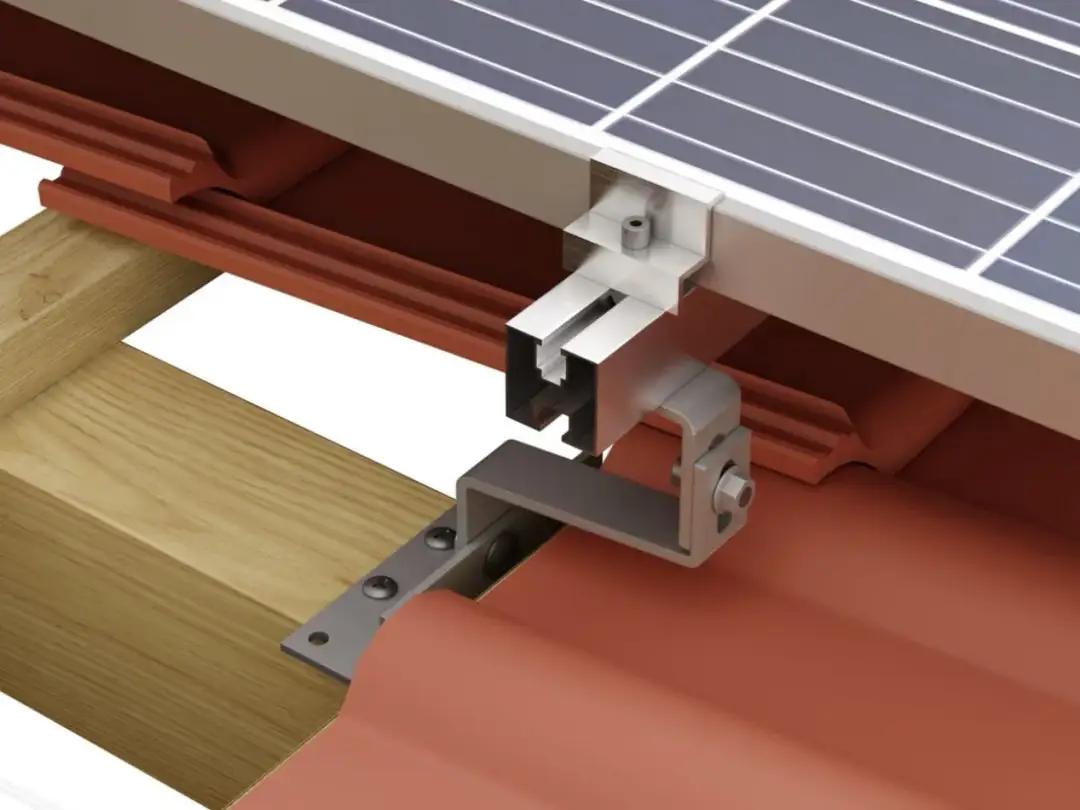

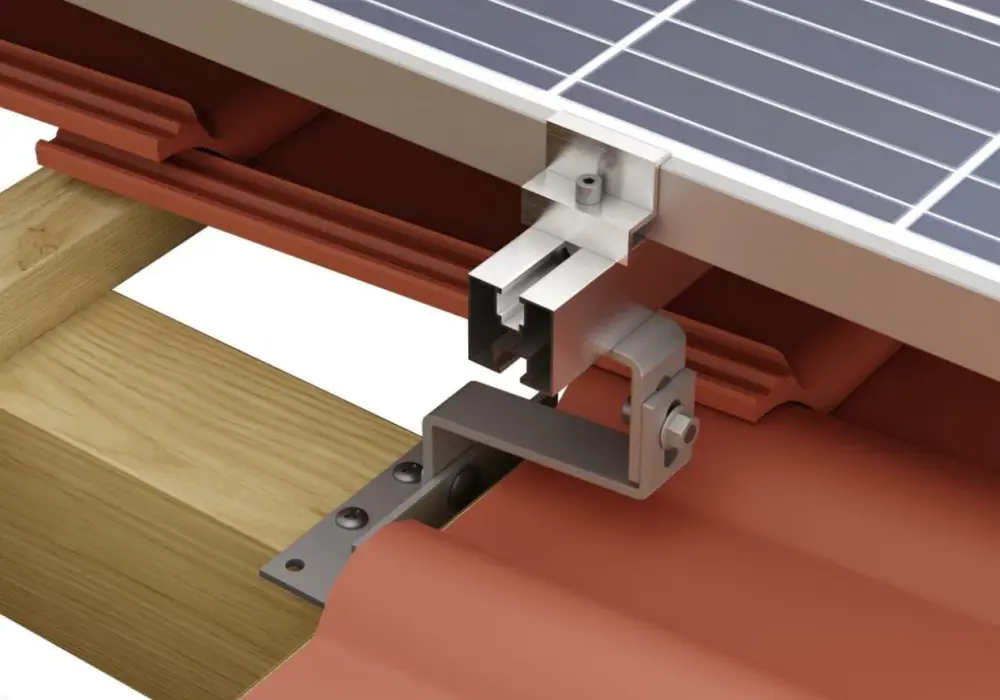

Dla dachów pokrytych dachówką, stosuje się haki przechodzące pod dachówkami i mocowane do krokwi. W przypadku blachodachówki, używa się specjalnych śrub z uszczelkami, które przechodzą przez pokrycie dachu i łączą się bezpośrednio z konstrukcją.
Ważnym aspektem montażu instalacji fotowoltaicznej na dachu skośnym jest zachowanie szczelności pokrycia. Profesjonalni instalatorzy używają specjalnych uszczelnień i kołnierzy, aby zapobiec ewentualnym przeciekom w miejscach mocowania.
Optymalizacja wydajności instalacji fotowoltaicznej
Prawidłowe ustawienie paneli jest kluczowe dla maksymalizacji wydajności systemu fotowoltaicznego. Optymalne nachylenie paneli zależy od szerokości geograficznej i lokalnych warunków klimatycznych. W Polsce najlepsze wyniki uzyskuje się przy kącie nachylenia 30-40 stopni względem poziomu.
Orientacja paneli również odgrywa istotną rolę w ich efektywności. Idealnym kierunkiem jest południe, które zapewnia najdłuższą ekspozycję na światło słoneczne w ciągu dnia. Jednak nawet odchylenie o 45 stopni na wschód lub zachód może nadal zapewnić dobrą wydajność, tracąc jedynie około 10% potencjalnej produkcji energii.
Jak dobrać kąt nachylenia paneli?
Dla dachów płaskich, sposób montażu paneli fotowoltaicznych na dachu umożliwia łatwe ustawienie optymalnego kąta nachylenia. Zazwyczaj stosuje się konstrukcje o regulowanym nachyleniu, które można dostosować do lokalnych warunków.
W przypadku dachów skośnych, kąt nachylenia paneli jest zazwyczaj determinowany przez nachylenie samego dachu. Jeśli kąt dachu odbiega znacznie od optymalnego, można rozważyć użycie specjalnych uchwytów korygujących.
Znaczenie orientacji paneli
Orientacja paneli ma kluczowy wpływ na całoroczną produkcję energii. Panele skierowane na południe zapewniają najwyższą wydajność, szczególnie w godzinach południowych. Orientacja wschodnia lub zachodnia może być korzystna dla instalacji, które mają zaspokajać zapotrzebowanie na energię odpowiednio w godzinach porannych lub popołudniowych.
| Orientacja | Wydajność roczna |
| Południe | 100% |
| Wschód/Zachód | 85-90% |
| Północ | 60-70% |
Kluczowe elementy systemu montażowego
Systemy montażowe fotowoltaiki składają się z kilku kluczowych komponentów. Podstawę stanowią szyny montażowe, do których mocowane są panele. Ważną rolę odgrywają również uchwyty i łączniki, które zapewniają stabilne połączenie z dachem. Niezbędne są także elementy uszczelniające, chroniące przed przeciekami.
Uchwyty i mocowania
Dla dachów pokrytych dachówką stosuje się specjalne haki dachowe. Są one montowane pod dachówkami i zapewniają solidne mocowanie do krokwi lub łat.
W przypadku dachów z blachodachówką lub blachy trapezowej wykorzystuje się uchwyty przykręcane bezpośrednio do poszycia. Stosuje się przy tym specjalne uszczelki EPDM, które gwarantują wodoszczelność połączenia.
Śruby i uszczelnienia
Śruby i uszczelnienia są kluczowe dla zapewnienia trwałości i szczelności instalacji. Stosuje się śruby nierdzewne o wysokiej wytrzymałości, odporne na korozję i warunki atmosferyczne. Uszczelnienia, najczęściej wykonane z EPDM lub silikonu, zapobiegają przeciekom w miejscach mocowania, chroniąc konstrukcję dachu przed wilgocią.
Wentylacja paneli fotowoltaicznych
Prawidłowa wentylacja paneli jest kluczowa dla utrzymania ich wysokiej wydajności. Zbyt wysoka temperatura może znacząco obniżyć efektywność produkcji energii. Dlatego sposób montażu paneli fotowoltaicznych na dachu powinien uwzględniać odpowiednią cyrkulację powietrza.
Dla dachów płaskich stosuje się często konstrukcje wyniesione, które zapewniają swobodny przepływ powietrza pod panelami. W przypadku dachów skośnych, naturalne nachylenie zazwyczaj sprzyja wentylacji, ale warto zadbać o odpowiednią odległość paneli od poszycia dachu.
Jak zapewnić odpowiednią cyrkulację powietrza?
Aby zapewnić optymalną wentylację, należy zachować odstęp minimum 10 cm między panelami a pokryciem dachowym. Warto również rozważyć instalację dodatkowych otworów wentylacyjnych na krawędziach systemu montażowego. Dla dachów płaskich, stosowanie podwyższonych konstrukcji montażowych może znacząco poprawić cyrkulację powietrza.
Porada: Aby uniknąć przegrzewania się paneli, rozważ użycie jasnych lub odblaskowych materiałów na dachu wokół instalacji. Może to obniżyć temperaturę otoczenia nawet o kilka stopni, co przekłada się na wyższą efektywność paneli.
Bezpieczeństwo i stabilność instalacji
Bezpieczeństwo i stabilność są kluczowe przy montażu instalacji fotowoltaicznej. Systemy montażowe muszą być odporne na ekstremalne warunki pogodowe, takie jak silne wiatry czy obfite opady śniegu. Profesjonalny montaż uwzględnia nie tylko bieżące warunki, ale również potencjalne zmiany klimatyczne.
Ważne jest również, aby sposób montażu paneli fotowoltaicznych na dachu nie naruszał integralności konstrukcji budynku. Dlatego przed instalacją konieczna jest dokładna ocena stanu dachu i jego nośności.
Odporność na warunki atmosferyczne
Aby zabezpieczyć instalację przed silnym wiatrem, stosuje się dodatkowe usztywnienia i wzmocnienia konstrukcji montażowej. Ważne jest również odpowiednie rozmieszczenie paneli, unikając ich montażu na krawędziach dachu, gdzie siły wiatru są największe.
W regionach z dużymi opadami śniegu, montaż instalacji fotowoltaicznej powinien uwzględniać dodatkowe obciążenie. Stosuje się wówczas wzmocnione konstrukcje oraz zwiększa się kąt nachylenia paneli, co ułatwia zsuwanie się śniegu.
Dobór metody montażu do pokrycia dachowego
Wybór odpowiedniej techniki mocowania paneli słonecznych zależy w dużej mierze od rodzaju pokrycia dachowego. Każdy typ dachu wymaga specyficznego podejścia, aby zapewnić trwałość i bezpieczeństwo instalacji. Dla dachówki ceramicznej stosuje się zazwyczaj haki montażowe, podczas gdy blachodachówka wymaga użycia specjalnych śrub z uszczelkami.
W przypadku dachów płaskich, kluczowe jest uwzględnienie nie tylko typu pokrycia, ale również jego nośności. Dla dachów o ograniczonej wytrzymałości, system balastowy może okazać się lepszym wyborem niż mocowanie inwazyjne. Natomiast dachy z membrany EPDM czy PVC wymagają specjalnych technik montażu, aby nie uszkodzić hydroizolacji.
- Dachówka ceramiczna: użyj haków montażowych pod dachówkami
- Blachodachówka: zastosuj śruby z uszczelkami EPDM
- Dach płaski z papy: rozważ system balastowy lub specjalne kotwy
- Membrana EPDM/PVC: użyj specjalnych uchwytów klejonych lub zgrzewanych
- Gont bitumiczny: stosuj uchwyty do poszycia z dodatkowym uszczelnieniem
- Dach z blachy na rąbek: wykorzystaj specjalne zaciski do rąbków
Profesjonalny montaż vs DIY
Wybór między profesjonalnym montażem a samodzielną instalacją (DIY) zależy od wielu czynników. Profesjonalny montaż instalacji fotowoltaicznej zapewnia gwarancję jakości i bezpieczeństwa, ale wiąże się z wyższymi kosztami.
DIY może być atrakcyjne ze względu na niższe koszty, ale wymaga specjalistycznej wiedzy i narzędzi. Błędy w montażu mogą prowadzić do uszkodzeń dachu lub nieoptymalnej pracy systemu.
Warto rozważyć też aspekty prawne - profesjonalna instalacja często jest wymagana do uzyskania dotacji czy gwarancji na komponenty systemu.
| Aspekt | Profesjonalny montaż | DIY |
| Koszt | Wyższy | Niższy |
| Czas realizacji | Krótszy (1-3 dni) | Dłuższy (7-14 dni) |
| Wymagane umiejętności | Brak (wykonawca) | Wysokie (elektryka, dekarstwo) |
| Gwarancja | Pełna | Ograniczona lub brak |
Klucz do sukcesu: profesjonalny montaż paneli fotowoltaicznych
Sposób montażu paneli fotowoltaicznych na dachu jest kluczowym czynnikiem wpływającym na wydajność i trwałość całego systemu. Niezależnie od typu dachu - płaskiego czy skośnego - wybór odpowiedniej techniki mocowania paneli słonecznych wymaga uwzględnienia wielu aspektów, takich jak rodzaj pokrycia dachowego, lokalne warunki pogodowe czy orientacja budynku.
Profesjonalne podejście do montażu instalacji fotowoltaicznej gwarantuje nie tylko optymalne ustawienie paneli dla maksymalnej produkcji energii, ale także zapewnia bezpieczeństwo i trwałość konstrukcji. Kluczowe elementy, takie jak odpowiednia wentylacja, stabilne mocowania i skuteczne uszczelnienia, decydują o długoterminowej efektywności systemu.
Choć samodzielny montaż może wydawać się atrakcyjny finansowo, to profesjonalna instalacja oferuje szereg korzyści, w tym gwarancję, zgodność z wymogami prawnymi oraz optymalizację wydajności. Inwestycja w fachową instalację to nie tylko oszczędność czasu i stresu, ale przede wszystkim gwarancja bezpiecznego i efektywnego systemu fotowoltaicznego na długie lata.
