Schematy podłączenia paneli fotowoltaicznych to kluczowy element planowania instalacji solarnej. Istnieją trzy główne sposoby łączenia paneli: szeregowe, równoległe i mieszane. Każda metoda ma swoje zalety i wady, wpływając na napięcie i natężenie prądu w systemie. Prawidłowe połączenie paneli jest niezbędne dla optymalnej wydajności całej instalacji fotowoltaicznej.
Poprawny schemat instalacji PV powinien uwzględniać nie tylko panele, ale także falownik i licznik dwukierunkowy. Te elementy są kluczowe dla funkcjonowania systemu i jego integracji z siecią energetyczną.
Najważniejsze informacje:- Łączenie szeregowe zwiększa napięcie, zachowując stałe natężenie prądu
- Łączenie równoległe sumuje natężenie prądu przy stałym napięciu
- Połączenie mieszane łączy zalety obu metod
- Falownik przekształca prąd stały na zmienny
- Licznik dwukierunkowy mierzy energię pobraną i oddaną do sieci
- Podłączenie do sieci wymaga odpowiedniej dokumentacji i zgody operatora
Metody łączenia paneli fotowoltaicznych
Istnieją trzy główne metody łączenia paneli fotowoltaicznych: szeregowa, równoległa i mieszana. Każda z nich ma wpływ na parametry elektryczne systemu. Wybór odpowiedniej metody zależy od specyfiki instalacji i warunków pracy.
- Łączenie szeregowe: zwiększa napięcie, zachowując stałe natężenie prądu
- Łączenie równoległe: sumuje natężenie prądu przy stałym napięciu
- Łączenie mieszane: łączy zalety obu poprzednich metod
Metoda szeregowa pozwala uzyskać wyższe napięcie, co jest korzystne dla falowników. Połączenie równoległe zwiększa prąd, co może być przydatne w przypadku częściowego zacienienia. System mieszany oferuje elastyczność i optymalizację wydajności.
Łączenie szeregowe paneli PV
Łączenie szeregowe paneli PV polega na połączeniu dodatniego bieguna jednego panelu z ujemnym biegunem następnego. Proces ten tworzy tzw. string, w którym napięcie się sumuje. Natężenie prądu pozostaje na poziomie pojedynczego modułu.
Przykładowo, łącząc szeregowo dwa panele o napięciu 40V i prądzie 10A, uzyskamy napięcie 80V przy natężeniu 10A. To rozwiązanie jest szczególnie korzystne w instalacjach paneli fotowoltaicznych domowych, ponieważ pozwala na efektywne wykorzystanie falowników stringowych.
Połączenie równoległe modułów fotowoltaicznych
Przy połączeniu równoległym modułów słonecznych, wszystkie dodatnie bieguny łączy się ze sobą, podobnie jak ujemne. Napięcie pozostaje na poziomie pojedynczego panelu, ale natężenie prądu się sumuje.
Dla dwóch paneli o parametrach 40V i 10A, połączenie równoległe da nam 40V przy 20A. Ta metoda sprawdza się najlepiej w warunkach, gdzie istnieje ryzyko częściowego zacienienia paneli, ponieważ problem z jednym modułem nie wpływa znacząco na pracę pozostałych.
System mieszany: połączenie szeregowo-równoległe
System mieszany w konfiguracji instalacji fotowoltaicznej łączy zalety obu poprzednich metod. Najpierw tworzy się grupy paneli połączonych szeregowo, a następnie te grupy łączy się równolegle. To pozwala na optymalizację parametrów całego systemu.
Takie rozwiązanie daje większą elastyczność w projektowaniu instalacji. Przykładowo, możemy stworzyć dwa stringi po 3 panele połączone szeregowo, a następnie połączyć te stringi równolegle.

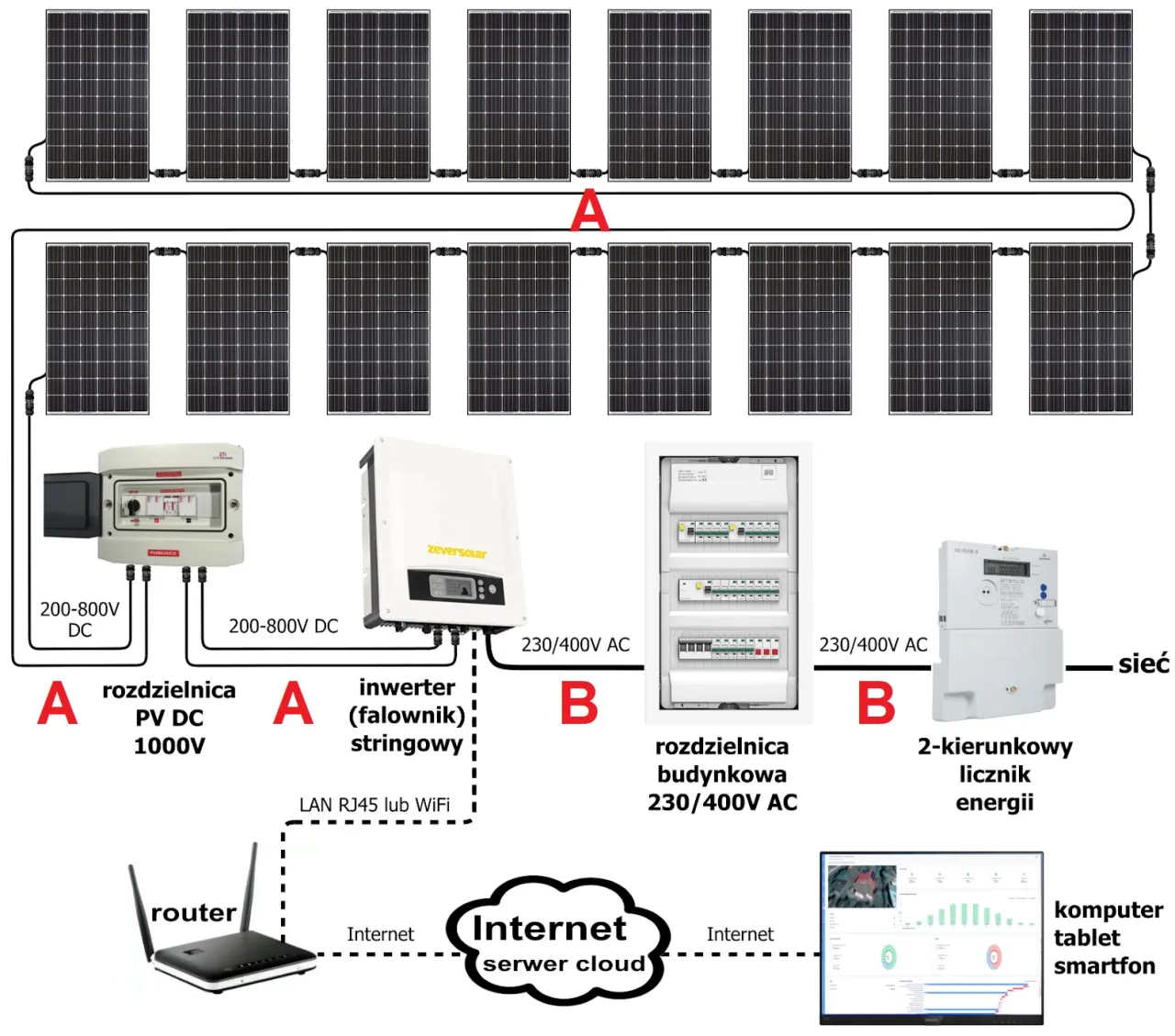

Schemat instalacji fotowoltaicznej: kluczowe elementy
Schemat podłączenia paneli PV to kluczowy dokument w procesie projektowania i montażu systemu. Zawiera on wszystkie niezbędne elementy instalacji i ich połączenia.
| Element | Funkcja |
|---|---|
| Panele fotowoltaiczne | Konwersja energii słonecznej na elektryczną |
| Falownik | Przekształcanie prądu stałego na zmienny |
| Licznik dwukierunkowy | Pomiar energii pobranej i oddanej do sieci |
| Zabezpieczenia | Ochrona systemu przed przeciążeniami i zwarciami |
| Okablowanie | Przesył energii między elementami systemu |
Panele fotowoltaiczne w schemacie instalacji
Panele fotowoltaiczne są sercem systemu, generując energię elektryczną z promieni słonecznych. Na schemacie podłączenia paneli PV umieszcza się je zazwyczaj na górze, z zaznaczeniem sposobu ich połączenia.
Falownik (inwerter) w systemie PV
Falownik przekształca prąd stały z paneli na prąd zmienny używany w domu. W schemacie instalacji paneli fotowoltaicznych falownik umieszcza się centralnie, łącząc go z panelami i siecią domową.
Licznik dwukierunkowy w instalacji fotowoltaicznej
Licznik dwukierunkowy mierzy energię pobraną z sieci i oddaną do niej. Na schemacie umieszcza się go między falownikiem a przyłączem sieciowym, co jest kluczowe dla podłączenia instalacji PV do sieci.
Czytaj więcej: Ceny stelaży fotowoltaicznych na dach płaski - koszty i typy
Krok po kroku: podłączanie paneli PV do systemu
Montaż systemu PV to proces wymagający precyzji i znajomości przepisów. Oto kluczowe kroki procesu instalacji:
- Przygotowanie miejsca montażu
- Instalacja konstrukcji wsporczej
- Montaż paneli fotowoltaicznych
- Łączenie paneli zgodnie z wybraną metodą
- Instalacja falownika
- Podłączenie okablowania DC i AC
- Montaż licznika dwukierunkowego i zabezpieczeń
Przygotowanie do instalacji
Przed rozpoczęciem montażu systemu PV, należy dokładnie zaplanować rozmieszczenie paneli i trasy kabli. Trzeba też sprawdzić stan dachu i jego nośność. Konieczne jest uzyskanie wszystkich niezbędnych pozwoleń.
- Drabina lub rusztowanie
- Narzędzia elektryczne (wiertarka, wkrętarka)
- Miernik napięcia
- Zestaw kluczy i śrubokrętów
- Środki ochrony osobistej (kask, uprząż)
Montaż i łączenie paneli
Montaż paneli rozpoczyna się od instalacji konstrukcji wsporczej na dachu. Następnie umieszcza się panele, dokręcając je do konstrukcji. Połączenie modułów słonecznych wykonuje się zgodnie z wcześniej wybraną metodą.
Przy łączeniu szeregowym łączy się plus jednego panelu z minusem następnego. W przypadku połączenia równoległego, wszystkie plusy i minusy łączy się oddzielnie. System mieszany wymaga utworzenia stringów, a następnie ich równoległego połączenia.
Podłączanie do falownika i sieci
Panele łączy się z falownikiem za pomocą specjalnych przewodów solarnych. Należy zwrócić uwagę na prawidłową polaryzację i zabezpieczenie połączeń. Falownik montuje się w suchym, dobrze wentylowanym miejscu.
Podłączenie instalacji PV do sieci wymaga zainstalowania licznika dwukierunkowego i odpowiednich zabezpieczeń. Końcowym etapem jest połączenie falownika z rozdzielnią główną budynku, co powinno być wykonane przez uprawnionego elektryka.
Zalety i wady różnych konfiguracji połączeń
Wybór odpowiedniej konfiguracji instalacji fotowoltaicznej ma kluczowe znaczenie dla jej wydajności. Każda metoda ma swoje plusy i minusy, które należy rozważyć.
| Metoda | Zalety | Wady |
|---|---|---|
| Szeregowa | Wysokie napięcie, idealne dla falowników stringowych | Wrażliwość na zacienienie pojedynczego panelu |
| Równoległa | Odporność na częściowe zacienienie | Wyższe straty na przewodach przy dużych prądach |
| Mieszana | Elastyczność i optymalizacja wydajności | Większa złożoność instalacji |
Bezpieczeństwo podczas instalacji paneli PV
Bezpieczeństwo jest priorytetem przy montażu systemu PV. Praca na wysokości i z elektrycznością wymaga szczególnej ostrożności i przestrzegania procedur.
- Używaj sprzętu ochrony osobistej (kask, uprząż)
- Pracuj w zespole, nigdy samodzielnie
- Sprawdź warunki pogodowe przed rozpoczęciem prac
- Odłącz zasilanie przed rozpoczęciem prac elektrycznych
- Używaj izolowanych narzędzi przy pracach z elektrycznością
- Przestrzegaj instrukcji producenta przy montażu komponentów
Typowe błędy przy podłączaniu paneli fotowoltaicznych
Podczas instalacji paneli fotowoltaicznych łatwo o pomyłki, które mogą wpłynąć na wydajność systemu. Świadomość najczęstszych błędów pomoże ich uniknąć.
Niedokładne pomiary przy rozmieszczaniu paneli mogą prowadzić do nieefektywnego wykorzystania przestrzeni. Zawsze dwukrotnie sprawdzaj wymiary przed montażem konstrukcji wsporczej.
Nieprawidłowe łączenie paneli może skutkować obniżoną wydajnością lub nawet uszkodzeniem systemu. Upewnij się, że schemat połączeń jest dokładnie przestrzegany.
Zły dobór przekroju kabli może prowadzić do nadmiernych strat energii. Zawsze konsultuj się z projektem i specyfikacją techniczną przy wyborze okablowania.
Nieodpowiednie zabezpieczenie połączeń przed warunkami atmosferycznymi to częsty błąd. Używaj wysokiej jakości złączek i osłon, aby zapewnić trwałość instalacji.
Pominięcie testów i pomiarów po zakończeniu instalacji może skutkować niewychwyceniem potencjalnych problemów. Zawsze przeprowadzaj kompleksowe testy przed uruchomieniem systemu.
Optymalizacja wydajności instalacji fotowoltaicznej
Optymalizacja instalacji paneli fotowoltaicznych pozwala maksymalizować produkcję energii i żywotność systemu. Kluczowe jest regularne monitorowanie i konserwacja.
Regularne czyszczenie paneli może zwiększyć ich wydajność nawet o 5%. Usuń zanieczyszczenia przynajmniej dwa razy w roku, szczególnie po okresach suchych.
Monitorowanie produkcji energii pozwala szybko wykryć ewentualne problemy. Zainstaluj system monitoringu i regularnie analizuj dane dotyczące wydajności.
Optymalizatory mocy na poziomie pojedynczych paneli mogą zwiększyć produkcję energii. Rozważ ich instalację, szczególnie jeśli część paneli jest narażona na częściowe zacienienie.
Regularna inspekcja połączeń elektrycznych zapobiega stratom energii. Sprawdzaj i dokręcaj połączenia przynajmniej raz w roku, aby uniknąć przegrzewania i strat.
Klucz do efektywnej instalacji PV: prawidłowe podłączenie i optymalizacja
Schemat podłączenia paneli PV to fundament wydajnego systemu fotowoltaicznego. Wybór między połączeniem szeregowym, równoległym lub mieszanym ma kluczowe znaczenie dla parametrów elektrycznych i odporności instalacji na warunki zewnętrzne. Każda metoda ma swoje zalety i zastosowania, które należy dopasować do specyfiki projektu.
Prawidłowy montaż systemu PV wymaga nie tylko technicznej wiedzy, ale i dbałości o bezpieczeństwo. Od przygotowania miejsca instalacji, przez łączenie komponentów, aż po końcowe testy - każdy etap jest istotny dla długotrwałej i efektywnej pracy systemu. Unikanie typowych błędów i przestrzeganie zasad bezpieczeństwa to klucz do udanej instalacji.
Optymalizacja i regularna konserwacja to ostatnie, ale nie mniej ważne elementy układanki. Czyszczenie paneli, monitoring produkcji energii czy stosowanie optymalizatorów mocy mogą znacząco wpłynąć na wydajność systemu. Pamiętajmy, że dobrze zaprojektowana i utrzymana instalacja paneli fotowoltaicznych to inwestycja, która będzie służyć przez długie lata, przynosząc wymierne korzyści finansowe i środowiskowe.
