Jak przygotować instalację elektryczną do systemu fotowoltaicznego

Instalacja elektryczna pod fotowoltaikę to kluczowy element systemu pozyskiwania energii słonecznej. Wymaga ona starannego zaplanowania i wykonania, aby zapewnić bezpieczeństwo oraz maksymalną wydajność. Główne komponenty takiej instalacji to panele fotowoltaiczne, falownik, system montażowy, okablowanie oraz urządzenia pomiarowe. Proces instalacji obejmuje wybór odpowiedniej lokalizacji, montaż paneli, podłączenie do sieci elektrycznej oraz kontrolę po zakończeniu prac. Przestrzeganie zasad bezpieczeństwa i korzystanie z usług wykwalifikowanych specjalistów jest niezbędne dla prawidłowego funkcjonowania systemu.

Najważniejsze informacje:

• Instalacja fotowoltaiczna wymaga dokładnego planowania i fachowego wykonania
• Kluczowe elementy to panele, falownik, system montażowy i okablowanie
• Wybór lokalizacji i prawidłowy montaż paneli mają wpływ na efektywność systemu
• Podłączenie do sieci elektrycznej powinno być wykonane przez wykwalifikowanego elektryka
• Przestrzeganie zasad bezpieczeństwa jest niezbędne podczas instalacji i użytkowania
• Kontrola po instalacji zapewnia prawidłowe działanie systemu

Ocena istniejącej instalacji elektrycznej

Przygotowanie instalacji elektrycznej pod fotowoltaikę rozpoczyna się od dokładnej oceny obecnego stanu sieci domowej. Kluczowe jest sprawdzenie, czy istniejąca infrastruktura spełnia wymagania niezbędne do bezpiecznego i efektywnego podłączenia systemu PV. Przeprowadzenie tej analizy pozwoli uniknąć potencjalnych problemów w przyszłości i zapewni optymalną pracę instalacji fotowoltaicznej.

Podczas oceny należy zwrócić szczególną uwagę na stan rozdzielnicy głównej, która stanowi serce domowej instalacji elektrycznej. Sprawdzenie jej pojemności, możliwości rozbudowy oraz stanu technicznego jest kluczowe dla przygotowania instalacji do fotowoltaiki. Często konieczna jest modernizacja rozdzielnicy, aby pomieścić dodatkowe zabezpieczenia i umożliwić podłączenie falownika.

Istotnym elementem oceny jest również analiza okablowania pod panele słoneczne. Należy sprawdzić, czy istniejące przewody są w dobrym stanie technicznym i czy ich przekrój jest wystarczający do przeniesienia zwiększonego obciążenia. W wielu przypadkach konieczne może być położenie nowych linii, dedykowanych specjalnie dla systemu fotowoltaicznego.

• Stan techniczny rozdzielnicy głównej
• Przekrój i stan istniejącego okablowania
• Obecność i jakość uziemienia
• Zgodność instalacji z aktualnymi normami elektrycznymi
• Możliwości rozbudowy i modernizacji systemu

Niezbędne modyfikacje w instalacji domowej

Po przeprowadzeniu oceny, często okazuje się, że konieczne są pewne modyfikacje w instalacji domowej. Modernizacja sieci elektrycznej dla PV ma na celu nie tylko umożliwienie podłączenia systemu fotowoltaicznego, ale również zwiększenie bezpieczeństwa i efektywności całej instalacji.

Najczęściej wymagane zmiany obejmują wymianę przestarzałych elementów, dodanie nowych zabezpieczeń oraz przygotowanie dedykowanych obwodów dla systemu PV. Te modyfikacje są kluczowe dla zapewnienia stabilnej pracy instalacji fotowoltaicznej i maksymalizacji korzyści płynących z produkcji własnej energii.

Modernizacja rozdzielnicy głównej

Rozbudowa instalacji pod fotowoltaikę często wymaga gruntownej modernizacji rozdzielnicy głównej. Konieczne może być zwiększenie jej pojemności, aby pomieścić nowe elementy, takie jak zabezpieczenia nadprądowe i przeciwprzepięciowe dedykowane dla systemu PV.

W ramach modernizacji często instaluje się również osobny rozłącznik izolacyjny dla obwodu fotowoltaicznego. To kluczowy element bezpieczeństwa, umożliwiający szybkie odłączenie systemu PV od sieci domowej w razie potrzeby.

Warto również rozważyć instalację nowoczesnego licznika energii elektrycznej, który umożliwi dokładne monitorowanie produkcji i zużycia energii. To pozwoli na optymalizację wykorzystania energii słonecznej i maksymalizację oszczędności.

Dostosowanie zabezpieczeń

Dostosowanie instalacji do systemu PV wymaga również aktualizacji systemu zabezpieczeń. Kluczowe jest dodanie dedykowanych zabezpieczeń nadprądowych dla obwodu fotowoltaicznego, które chronią instalację przed przeciążeniem i zwarciem. Wybór odpowiednich zabezpieczeń powinien być dokonany w oparciu o moc instalacji PV i charakterystykę falownika.

Niezbędne jest również zainstalowanie ochronników przepięciowych, które zabezpieczają system przed szkodliwymi skokami napięcia. W przypadku instalacji PV stosuje się zazwyczaj ochronniki typu 1+2, które zapewniają kompleksową ochronę przed przepięciami atmosferycznymi i łączeniowymi.

Czytaj więcej: Sposoby montażu paneli fotowoltaicznych: praktyczny poradnik

Komponenty potrzebne do przygotowania instalacji

Komponent	Funkcja
Rozłącznik izolacyjny DC	Umożliwia bezpieczne odłączenie paneli od falownika
Zabezpieczenie nadprądowe AC	Chroni obwód AC przed przeciążeniem i zwarciem
Ochronnik przepięciowy DC	Zabezpiecza panele i falownik przed przepięciami
Ochronnik przepięciowy AC	Chroni instalację domową przed przepięciami z sieci
Licznik dwukierunkowy	Mierzy energię produkowaną i pobieraną z sieci
Kable solarne	Łączą panele z falownikiem, odporne na UV

Dobór odpowiednich komponentów jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznej pod fotowoltaikę. Każdy element powinien być dobrany z uwzględnieniem mocy systemu PV, warunków pracy oraz obowiązujących norm i przepisów.

Warto zaznaczyć, że wszystkie komponenty powinny posiadać odpowiednie certyfikaty i atesty. Stosowanie wysokiej jakości elementów zapewnia długotrwałą i bezawaryjną pracę całego systemu fotowoltaicznego.

Wymagania dotyczące okablowania

Okablowanie pod panele słoneczne musi spełniać surowe wymagania. Kable stosowane w instalacjach PV są narażone na ekstremalne warunki atmosferyczne, dlatego muszą być odporne na promieniowanie UV, wysokie temperatury oraz uszkodzenia mechaniczne.

Przekrój kabli powinien być dobrany tak, aby minimalizować straty energii. Zazwyczaj stosuje się przewody o przekroju od 4 do 6 mm² dla strony DC, w zależności od mocy instalacji i długości tras kablowych. Dla strony AC przekrój może być większy, szczególnie w przypadku dużych instalacji.

Istotne jest również prawidłowe prowadzenie kabli. Należy unikać ostrych zagięć i zapewnić odpowiednie mocowanie, aby zapobiec uszkodzeniom mechanicznym. Trasy kablowe powinny być jak najkrótsze, co minimalizuje straty energii i koszty materiałów.

Rodzaje kabli stosowanych w instalacjach PV

• Kable solarne DC: Specjalistyczne przewody odporne na UV, stosowane do połączenia paneli z falownikiem. Charakteryzują się podwójną izolacją i wytrzymałością na ekstremalne temperatury.
• Kable AC: Używane do połączenia falownika z siecią domową. Muszą spełniać standardowe normy dla instalacji elektrycznych wewnętrznych.
• Przewody uziemiające: Kluczowe dla bezpieczeństwa instalacji, łączą metalowe elementy systemu PV z uziemieniem.
• Kable komunikacyjne: Stosowane do przesyłu danych między falownikiem a systemem monitoringu. Często są to przewody ekranowane, chroniące przed zakłóceniami elektromagnetycznymi.

Zabezpieczenia przeciwprzepięciowe w systemie fotowoltaicznym

Zabezpieczenia przeciwprzepięciowe są krytycznym elementem instalacji elektrycznej pod fotowoltaikę. Chronią one wrażliwe komponenty systemu PV, takie jak panele i falownik, przed szkodliwymi skokami napięcia, które mogą powstać w wyniku wyładowań atmosferycznych lub zakłóceń w sieci elektrycznej.

Prawidłowo dobrane i zainstalowane ochronniki przepięciowe znacząco zwiększają żywotność i niezawodność całej instalacji fotowoltaicznej. Są one niezbędne zarówno po stronie DC (między panelami a falownikiem), jak i po stronie AC (między falownikiem a siecią domową).

Dobór ochronników przepięciowych

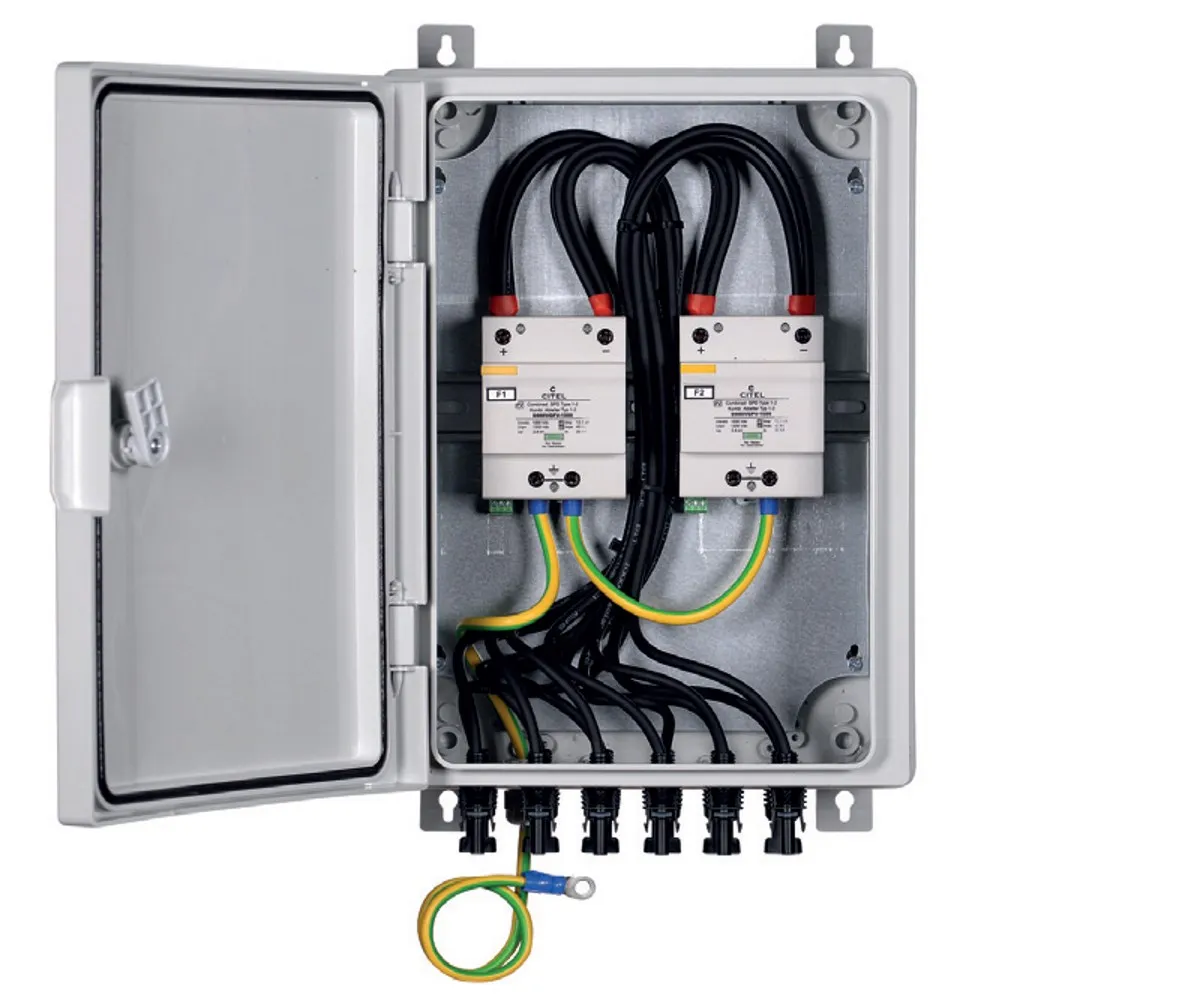

Przy przygotowaniu instalacji do fotowoltaiki kluczowy jest właściwy dobór ochronników przepięciowych. Dla strony DC zazwyczaj stosuje się ochronniki typu 2, które są w stanie skutecznie chronić przed przepięciami indukowanymi.

Po stronie AC często instaluje się ochronniki typu 1+2, które zapewniają kompleksową ochronę przed bezpośrednimi i pośrednimi skutkami wyładowań atmosferycznych. Wybór konkretnego modelu zależy od lokalizacji instalacji i oceny ryzyka.

Warto pamiętać, że ochronniki przepięciowe mają ograniczoną żywotność i powinny być regularnie sprawdzane. W przypadku zadziałania lub widocznych oznak uszkodzenia, należy je niezwłocznie wymienić.

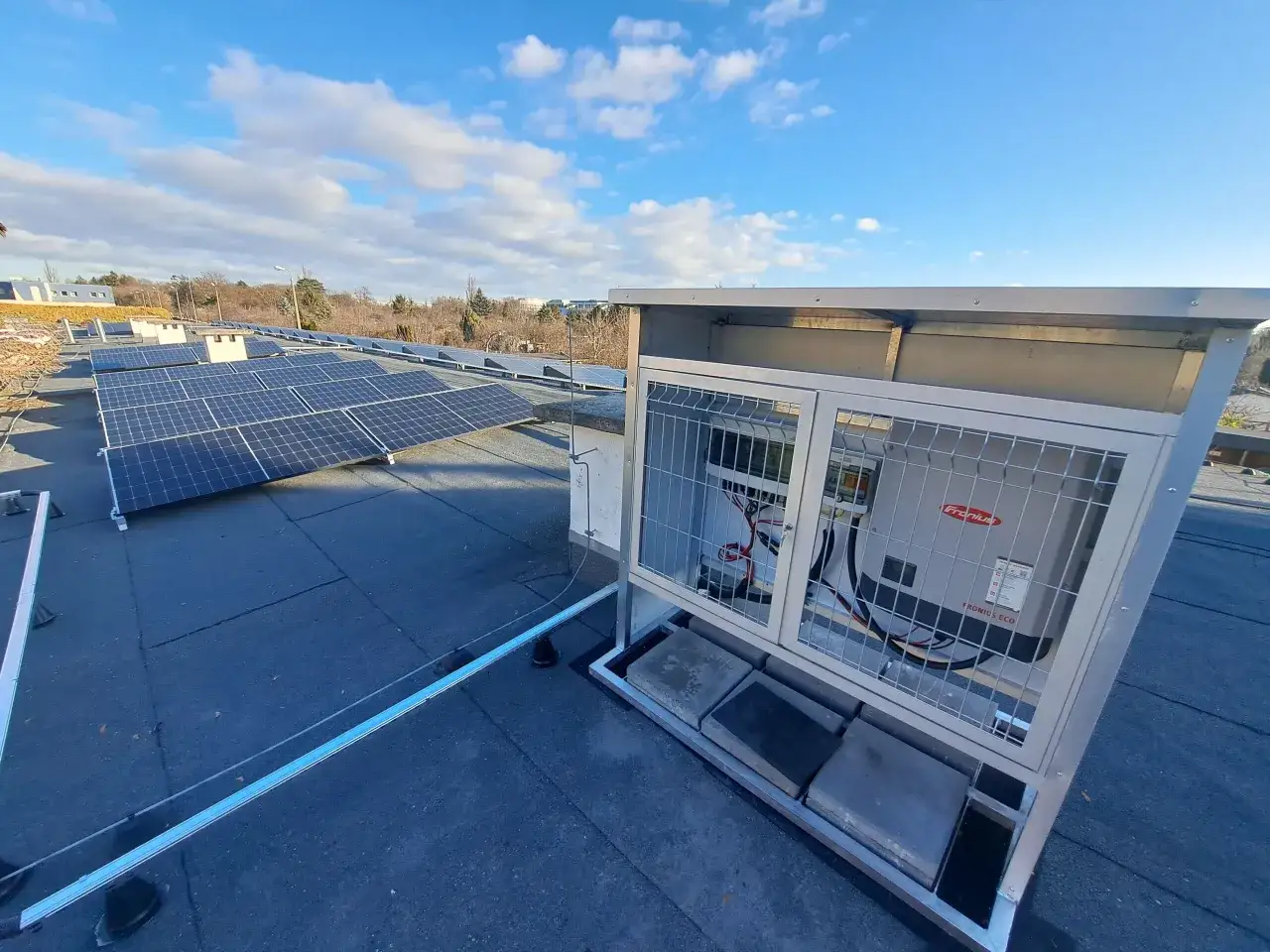

Umiejscowienie falownika - kluczowe aspekty

Odpowiednie umiejscowienie falownika jest kluczowe dla wydajności i bezpieczeństwa instalacji elektrycznej pod fotowoltaikę. Falownik powinien być zainstalowany w miejscu suchym, dobrze wentylowanym i łatwo dostępnym dla celów konserwacji.

Najczęściej falownik montuje się wewnątrz budynku, na przykład w garażu lub pomieszczeniu technicznym. Takie umiejscowienie chroni urządzenie przed bezpośrednim wpływem warunków atmosferycznych, co może znacząco przedłużyć jego żywotność.

Istotne jest również, aby falownik był umieszczony możliwie blisko rozdzielnicy głównej. Minimalizuje to długość przewodów AC, co z kolei redukuje straty energii i koszty instalacji.

Przy wyborze lokalizacji należy też wziąć pod uwagę emisję ciepła przez falownik. Urządzenie to powinno mieć zapewnioną odpowiednią przestrzeń wokół siebie, umożliwiającą swobodny przepływ powietrza i efektywne odprowadzanie ciepła.

Proces podłączania systemu PV do sieci domowej

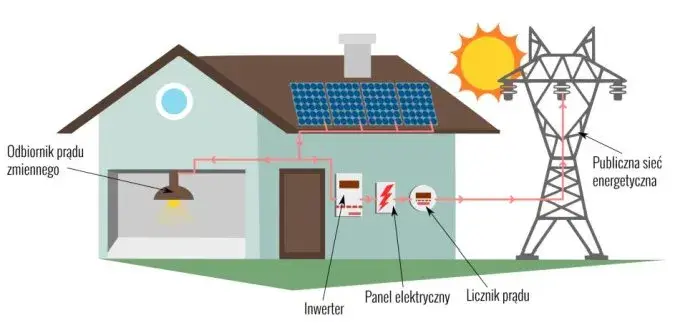

Podłączenie fotowoltaiki do sieci domowej to kluczowy etap instalacji, wymagający precyzji i znajomości przepisów. Proces ten rozpoczyna się od połączenia paneli fotowoltaicznych z falownikiem za pomocą specjalistycznych kabli solarnych.

Następnie falownik jest podłączany do dedykowanego zabezpieczenia w rozdzielnicy głównej. Ważne jest, aby to połączenie było wykonane przez wykwalifikowanego elektryka, z użyciem odpowiednich przewodów i zabezpieczeń.

Ostatnim krokiem jest integracja systemu z licznikiem dwukierunkowym, który umożliwia pomiar energii produkowanej i pobieranej z sieci. To kluczowy element dla rozliczania nadwyżek energii z zakładem energetycznym.

Integracja z licznikiem dwukierunkowym

Licznik dwukierunkowy jest niezbędnym elementem w procesie podłączenia fotowoltaiki do sieci domowej. Urządzenie to mierzy nie tylko energię pobieraną z sieci, ale także nadwyżki produkowane przez system PV i oddawane do sieci.

Instalacja licznika dwukierunkowego zazwyczaj jest przeprowadzana przez zakład energetyczny po zgłoszeniu instalacji fotowoltaicznej. Jest to warunek konieczny do korzystania z systemu opustów i efektywnego rozliczania energii wyprodukowanej przez instalację PV.

Dobór mocy instalacji fotowoltaicznej

Właściwy dobór mocy instalacji elektrycznej pod fotowoltaikę jest kluczowy dla jej efektywności i opłacalności. Moc systemu powinna być dopasowana do rzeczywistego zapotrzebowania energetycznego gospodarstwa domowego oraz możliwości technicznych dachu.

Przy doborze mocy należy wziąć pod uwagę nie tylko aktualne zużycie energii, ale także potencjalne zmiany w przyszłości, takie jak planowane inwestycje w pompy ciepła czy samochody elektryczne. Dobrze dobrana moc instalacji pozwoli na maksymalizację oszczędności i szybszy zwrot z inwestycji.

Analiza zużycia energii w gospodarstwie domowym

Pierwszym krokiem w doborze mocy instalacji PV jest szczegółowa analiza zużycia energii. Najlepiej oprzeć się na danych z ostatnich 12 miesięcy, co pozwoli uwzględnić sezonowe wahania w zapotrzebowaniu na energię.

Analizując zużycie energii, warto zwrócić uwagę na rozkład zużycia w ciągu dnia. Idealna sytuacja to taka, gdy największe zużycie przypada na godziny dzienne, kiedy produkcja energii z instalacji PV jest najwyższa. Pozwala to na maksymalne wykorzystanie produkowanej energii na bieżąco.

Do obliczenia optymalnej mocy instalacji można wykorzystać prostą formułę: roczne zużycie energii (w kWh) podzielone przez 1000 daje przybliżoną moc instalacji w kWp. Jednak zawsze warto skonsultować się z profesjonalistą, który uwzględni dodatkowe czynniki, takie jak orientacja dachu czy lokalne warunki nasłonecznienia.

Wymagane uprawnienia do wykonania instalacji PV

Przygotowanie instalacji do fotowoltaiki wymaga specjalistycznej wiedzy i umiejętności. Dlatego kluczowe jest, aby instalację wykonywała osoba posiadająca odpowiednie kwalifikacje i uprawnienia. Zapewnia to nie tylko bezpieczeństwo, ale również gwarantuje, że system będzie działał efektywnie i zgodnie z obowiązującymi normami.

W Polsce instalator systemów fotowoltaicznych powinien posiadać certyfikat wydany przez Urząd Dozoru Technicznego (UDT). Certyfikat ten potwierdza, że instalator ma niezbędną wiedzę i umiejętności do prawidłowego montażu i uruchomienia systemu PV.

Dodatkowo, ze względu na to, że instalacja elektryczna pod fotowoltaikę obejmuje prace przy sieci elektrycznej, niezbędne są również uprawnienia elektryczne. Osoba wykonująca instalację powinna posiadać uprawnienia SEP do 1 kV.

• Certyfikat instalatora OZE wydany przez UDT w zakresie systemów fotowoltaicznych
• Uprawnienia elektryczne SEP do 1 kV
• Certyfikat ukończenia szkoleń producenta wykorzystywanych komponentów
• Uprawnienia do pracy na wysokości (dla instalacji dachowych)
• Aktualne ubezpieczenie od odpowiedzialności cywilnej

Przygotowanie dokumentacji technicznej

Odpowiednia dokumentacja techniczna jest niezbędna przy rozbudowie instalacji pod fotowoltaikę. Stanowi ona nie tylko wymóg prawny, ale także ważne źródło informacji dla właściciela systemu, instalatorów i serwisantów w przyszłości.

Dokumentacja powinna być przygotowana przez wykwalifikowanego projektanta i zawierać wszystkie niezbędne informacje dotyczące systemu PV, w tym szczegóły techniczne, schematy połączeń oraz instrukcje obsługi i konserwacji. Prawidłowo przygotowana dokumentacja ułatwia proces zgłoszenia instalacji do zakładu energetycznego i uzyskania niezbędnych pozwoleń.

Kluczowe elementy projektu instalacji PV

• Opis techniczny instalacji: Zawiera szczegółowe informacje o wszystkich komponentach systemu i ich parametrach.
• Schemat jednokreskowy: Pokazuje połączenia elektryczne między poszczególnymi elementami instalacji.
• Plan rozmieszczenia paneli: Prezentuje układ paneli na dachu lub innej powierzchni montażowej.
• Obliczenia elektryczne: Zawierają analizę obciążeń, dobór zabezpieczeń i przekrojów przewodów.
• Karta katalogowa głównych komponentów: Dostarcza szczegółowych informacji technicznych o panelach, falowniku i innych kluczowych elementach.
• Instrukcja obsługi i konserwacji: Zawiera wskazówki dotyczące bezpiecznego użytkowania i utrzymania systemu w dobrym stanie.

Odbiór i uruchomienie instalacji fotowoltaicznej

Odbiór i uruchomienie to finałowe etapy przygotowania instalacji do fotowoltaiki. Proces ten ma na celu sprawdzenie, czy wszystkie elementy systemu zostały zainstalowane prawidłowo i czy instalacja działa zgodnie z projektem i obowiązującymi normami.

Odbiór techniczny powinien być przeprowadzony przez wykwalifikowanego specjalistę, najlepiej niezależnego od firmy instalacyjnej. Obejmuje on szczegłową inspekcję wizualną wszystkich elementów systemu oraz szereg testów elektrycznych.

Po pozytywnym odbiorze technicznym następuje uruchomienie systemu. Jest to moment, w którym instalacja fotowoltaiczna zostaje po raz pierwszy podłączona do sieci i rozpoczyna produkcję energii. Właściciel powinien otrzymać szczegółowe instrukcje dotyczące obsługi systemu i monitorowania jego pracy.

Ważnym elementem procesu odbioru jest również przeszkolenie właściciela w zakresie podstawowej obsługi i konserwacji systemu. Pozwoli to na szybkie wykrycie ewentualnych nieprawidłowości w pracy instalacji i zapewni jej długotrwałą, efektywną eksploatację.

Testy i pomiary końcowe

Testy i pomiary końcowe są kluczowym elementem procesu odbioru instalacji elektrycznej pod fotowoltaikę. Obejmują one szereg specjalistycznych badań, które mają na celu potwierdzenie bezpieczeństwa i efektywności systemu.

Do najważniejszych testów należą: pomiar rezystancji izolacji, test ciągłości uziemienia, sprawdzenie polaryzacji, pomiar napięcia obwodu otwartego i prądu zwarcia dla łańcuchów paneli oraz test funkcjonalny falownika. Wszystkie wyniki powinny być udokumentowane w protokole odbioru, który stanowi ważny element dokumentacji technicznej instalacji.

Kompleksowe podejście do instalacji fotowoltaicznej: od oceny do uruchomienia

Przygotowanie instalacji do fotowoltaiki to złożony proces, wymagający starannego planowania i profesjonalnego wykonania. Kluczowe etapy obejmują ocenę istniejącej instalacji, niezbędne modyfikacje, dobór odpowiednich komponentów oraz prawidłowe okablowanie i zabezpieczenia.

Szczególną uwagę należy zwrócić na dobór mocy systemu, umiejscowienie falownika oraz integrację z licznikiem dwukierunkowym. Profesjonalna instalacja, wykonana przez certyfikowanych specjalistów, gwarantuje nie tylko efektywność, ale przede wszystkim bezpieczeństwo użytkowania.

Pamiętajmy, że instalacja elektryczna pod fotowoltaikę to inwestycja długoterminowa. Odpowiednie przygotowanie dokumentacji technicznej oraz profesjonalny odbiór i uruchomienie systemu są gwarancją jego sprawnego działania przez wiele lat. Właściwe podejście do każdego etapu instalacji pozwoli w pełni wykorzystać potencjał energii słonecznej i cieszyć się znacznymi oszczędnościami na rachunkach za prąd.
