Konstrukcja pod falownik to kluczowy element systemu fotowoltaicznego. Zapewnia stabilne i bezpieczne umiejscowienie falownika, co jest niezbędne dla jego efektywnej pracy. Falownik przetwarza prąd stały z paneli na prąd zmienny. Jego prawidłowy montaż wpływa na wydajność i trwałość całej instalacji. Istnieją różne rodzaje konstrukcji, dostosowane do potrzeb konkretnych systemów.
Najważniejsze informacje:
- Konstrukcje mogą być wolnostojące, przyścienne lub zadaszone
- Materiały muszą być odporne na korozję i czynniki atmosferyczne
- Lokalizacja powinna zapewniać dobrą wentylację i łatwy dostęp
- Stabilność konstrukcji jest kluczowa dla bezpieczeństwa systemu
- Odpowiedni dobór i montaż wpływają na efektywność całej instalacji
Rodzaje konstrukcji pod falownik w systemach fotowoltaicznych
Konstrukcja pod falownik to kluczowy element każdej instalacji fotowoltaicznej. Wybór odpowiedniego typu mocowania wpływa na efektywność i bezpieczeństwo całego systemu. Przyjrzyjmy się trzem głównym rodzajom konstrukcji pod falownik.
Konstrukcje wolnostojące to popularne rozwiązanie dla większych instalacji PV. Montowane są bezpośrednio na gruncie, co umożliwia optymalne ustawienie falownika. Mogą być wbijane w ziemię, kotwione do płyt betonowych lub wkręcane, zapewniając stabilność nawet w trudnych warunkach terenowych.
Konstrukcje przyścienne sprawdzają się doskonale w mniejszych, domowych instalacjach. Montaż falownika bezpośrednio na ścianie budynku oszczędza przestrzeń i ułatwia dostęp do urządzenia. To rozwiązanie jest często wybierane, gdy mamy ograniczoną powierzchnię do zagospodarowania.

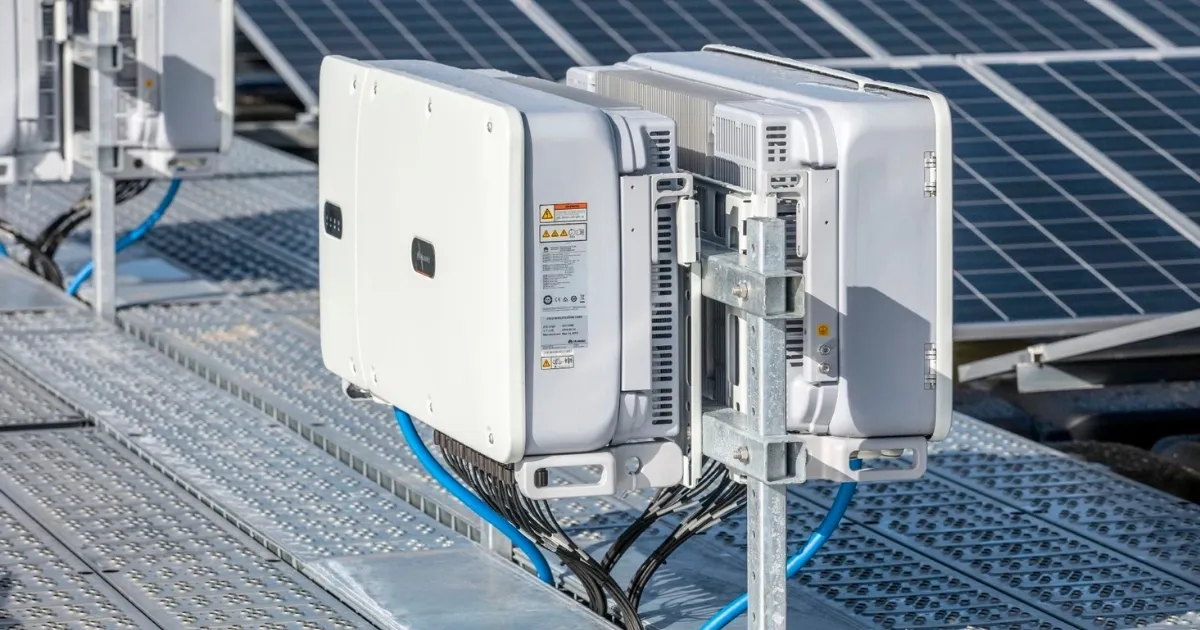

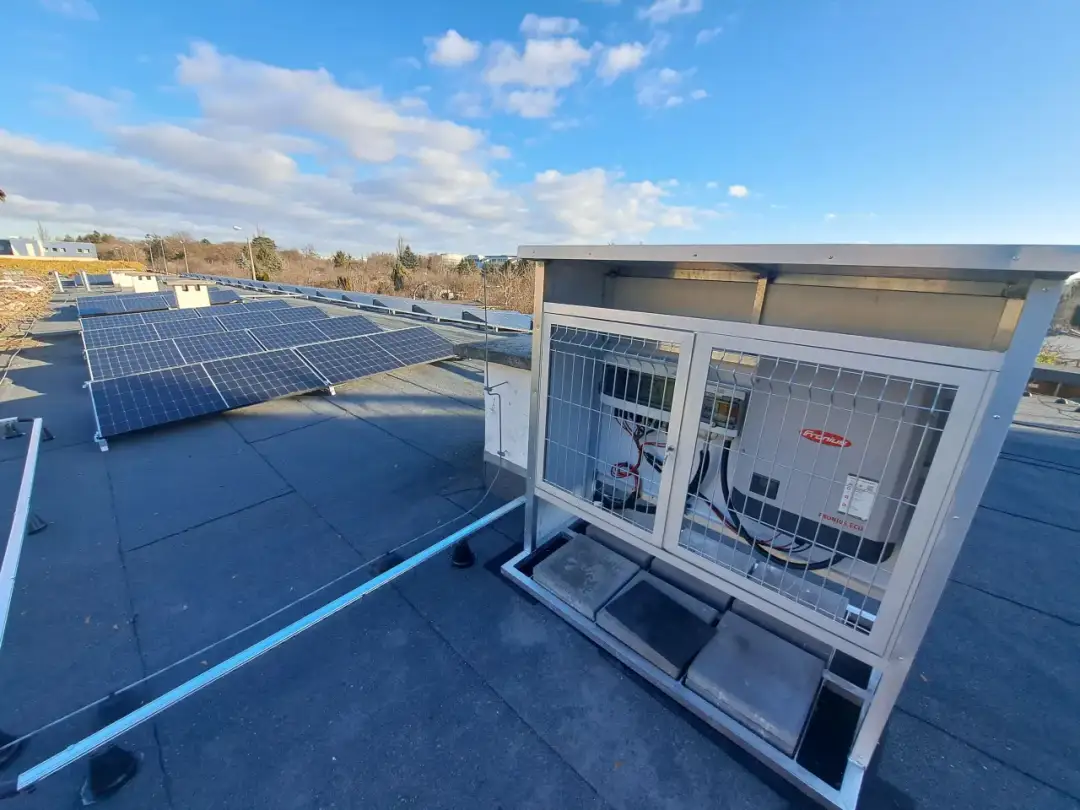

Konstrukcje zadaszone są idealnym wyborem dla instalacji dachowych. Specjalne platformy lub stelaże chronią falownik przed bezpośrednim wpływem warunków atmosferycznych. Stelaż na falownik tego typu musi być dostosowany do konkretnej konstrukcji dachu, zapewniając jednocześnie odpowiednią wentylację urządzenia.
- Zalety i wady konstrukcji wolnostojących:
- + Łatwy dostęp do urządzenia
- + Możliwość optymalnego ustawienia
- - Zajmują dodatkową przestrzeń
- Zalety i wady konstrukcji przyściennych:
- + Oszczędność miejsca
- + Prosta instalacja
- - Ograniczona wentylacja
- Zalety i wady konstrukcji zadaszonych:
- + Ochrona przed warunkami atmosferycznymi
- + Wykorzystanie istniejącej struktury budynku
- - Trudniejszy montaż
Materiały stosowane w konstrukcjach pod falowniki
Wybór odpowiedniego materiału dla konstrukcji pod falownik jest kluczowy dla trwałości i bezpieczeństwa instalacji PV. Stal ocynkowana to jeden z najpopularniejszych materiałów używanych do tego celu. Charakteryzuje się wysoką odpornością na korozję, dzięki warstwie cynku, która tworzy ochronną barierę. Jest również stosunkowo lekka, co ułatwia montaż falownika, jednocześnie zapewniając wystarczającą wytrzymałość do utrzymania ciężaru urządzenia.
Materiały kompozytowe stanowią alternatywę dla stali ocynkowanej. Są to zazwyczaj połączenia włókien szklanych lub węglowych z żywicami. Ich główną zaletą jest wyjątkowa odporność na warunki atmosferyczne i całkowita odporność na korozję. Kompozyty są lżejsze od stali, co ułatwia transport i instalację. Jednak ich cena jest zwykle wyższa, co może wpłynąć na całkowity koszt konstrukcji pod falownik.
| Parametr | Stal ocynkowana | Materiały kompozytowe |
|---|---|---|
| Odporność na korozję | Wysoka | Bardzo wysoka |
| Waga | Średnia | Niska |
| Koszt | Umiarkowany | Wysoki |
| Łatwość obróbki | Średnia | Wysoka |
Czytaj więcej: Mocowanie paneli słonecznych: Jak zapewnić stabilną instalację PV
Kluczowe aspekty lokalizacji falownika w instalacji PV
Odpowiednia lokalizacja falownika ma ogromny wpływ na jego wydajność i żywotność. Kluczowym aspektem jest zapewnienie dobrej wentylacji. Falownik podczas pracy generuje ciepło, które musi być efektywnie odprowadzane, aby uniknąć przegrzania i potencjalnych awarii.
Ochrona przed bezpośrednim nasłonecznieniem jest równie istotna. Nadmierne nagrzewanie się urządzenia może prowadzić do spadku jego wydajności. Montaż falownika w cieniu lub zastosowanie dodatkowych osłon może znacząco przedłużyć jego żywotność.
Łatwy dostęp do falownika to kolejny ważny czynnik. Umożliwia to szybką konserwację i ewentualne naprawy, minimalizując przestoje w pracy systemu fotowoltaicznego.
Jak zapewnić właściwą wentylację falownika?
Właściwa wentylacja falownika jest kluczowa dla jego efektywnej pracy. Zacznij od zapewnienia minimalnej odległości 20 cm od ścian i innych obiektów z każdej strony urządzenia. To pozwoli na swobodny przepływ powietrza wokół konstrukcji pod falownik.
Rozważ instalację dodatkowych wentylatorów, jeśli falownik znajduje się w zamkniętym pomieszczeniu. Możesz też zastosować uchwyt do falownika z wbudowanym systemem chłodzenia. Regularne czyszczenie otworów wentylacyjnych zapobiegnie gromadzeniu się kurzu i zapewni optymalną wydajność chłodzenia.
Zasady prawidłowego montażu konstrukcji pod falownik
Prawidłowy montaż falownika zaczyna się od wyboru odpowiedniej lokalizacji. Upewnij się, że ściana lub podłoże są wystarczająco mocne, aby utrzymać ciężar urządzenia wraz z konstrukcją pod falownik. Użyj poziomicy, aby zapewnić idealnie pionowe ustawienie.
Stabilność to klucz do bezpiecznej pracy falownika. Używaj wszystkich punktów mocowania przewidzianych przez producenta. Nie oszczędzaj na śrubach i kotwach - wybieraj produkty wysokiej jakości, odporne na korozję.
Bezpieczeństwo podczas montażu jest równie ważne. Zawsze pracuj w zespole, szczególnie przy cięższych modelach falowników. Używaj odpowiedniego sprzętu ochrony osobistej, w tym rękawic i okularów ochronnych.
Trwałość montażu zależy od prawidłowego zabezpieczenia przed wilgocią. Stosuj uszczelnienia i podkładki gumowe w miejscach, gdzie konstrukcja pod falownik styka się ze ścianą lub dachem. To zapobiegnie przedostawaniu się wody i przedłuży żywotność instalacji.
- Wybierz odpowiednią lokalizację
- Zaznacz punkty mocowania i wywierć otwory
- Zamontuj uchwyt do falownika lub stelaż
- Przymocuj falownik do konstrukcji
- Podłącz przewody elektryczne
- Sprawdź stabilność montażu
Jakie narzędzia są niezbędne do montażu konstrukcji?
Do prawidłowego montażu falownika potrzebujesz kilku podstawowych narzędzi. Wiertarka udarowa z odpowiednimi wiertłami do betonu lub metalu jest niezbędna do przygotowania otworów montażowych. Klucze nasadowe i płaskie przydadzą się do dokręcania śrub i nakrętek. Nie zapomnij o poziomicy, która zapewni idealnie proste ustawienie konstrukcji pod falownik. Miernik elektryczny pomoże w bezpiecznym podłączeniu przewodów, a taśma miernicza umożliwi precyzyjne rozmieszczenie punktów montażowych.
Zapewnienie dostępności falownika dla celów konserwacji
Łatwy dostęp do falownika to nie fanaberia, lecz konieczność. Regularne przeglądy i konserwacja są kluczowe dla utrzymania wysokiej wydajności systemu PV. Planując montaż falownika, zawsze uwzględniaj przestrzeń potrzebną do swobodnego operowania narzędziami.
Rozważ instalację platformy serwisowej lub drabiny, jeśli falownik jest umieszczony wysoko. To nie tylko ułatwi konserwację, ale też zwiększy bezpieczeństwo pracy. Pamiętaj, że konstrukcja pod falownik powinna umożliwiać łatwe odłączenie urządzenia w razie potrzeby wymiany lub naprawy.
Jak często należy przeprowadzać konserwację falownika?
Częstotliwość konserwacji falownika zależy od wielu czynników, ale ogólnie zaleca się przeprowadzanie przeglądów co najmniej raz w roku. Podczas takiej konserwacji należy sprawdzić połączenia elektryczne, oczyścić otwory wentylacyjne i zweryfikować poprawność działania urządzenia.
W przypadku instalacji narażonych na trudne warunki atmosferyczne lub zanieczyszczenia, przeglądy mogą być konieczne częściej, nawet co 6 miesięcy. Regularna konserwacja konstrukcji pod falownik znacząco przedłuża żywotność całego systemu fotowoltaicznego.
Wpływ konstrukcji pod falownik na wydajność systemu PV
Konstrukcja pod falownik ma bezpośredni wpływ na wydajność całego systemu fotowoltaicznego. Prawidłowo zaprojektowana i wykonana konstrukcja zapewnia optymalną wentylację, co przekłada się na niższą temperaturę pracy falownika. Niższa temperatura oznacza wyższą sprawność przetwarzania energii i dłuższą żywotność urządzenia.
Stabilność konstrukcji pod falownik to kolejny kluczowy aspekt wpływający na wydajność. Wibracje i drgania mogą negatywnie wpływać na pracę falownika, prowadząc do mikroprzerw w produkcji energii. Solidna konstrukcja minimalizuje te problemy, zapewniając płynną i efektywną pracę systemu.
Nie można zapominać o aspekcie bezpieczeństwa. Prawidłowo wykonana konstrukcja pod falownik chroni urządzenie przed czynnikami zewnętrznymi, takimi jak wilgoć czy przypadkowe uszkodzenia mechaniczne. To przekłada się na mniejszą liczbę awarii i przestojów, a w konsekwencji - na wyższą ogólną wydajność systemu fotowoltaicznego.
Czy rodzaj konstrukcji wpływa na żywotność falownika?
Bez wątpienia, rodzaj konstrukcji pod falownik ma istotny wpływ na jego żywotność. Konstrukcje zapewniające lepszą wentylację i ochronę przed warunkami atmosferycznymi znacząco przedłużają okres bezawaryjnej pracy urządzenia. Falowniki montowane na konstrukcjach wolnostojących często charakteryzują się dłuższą żywotnością ze względu na lepsze warunki chłodzenia.
Z drugiej strony, mocowanie falownika bezpośrednio na ścianie budynku, choć oszczędza miejsce, może skrócić jego żywotność, jeśli nie zapewni się odpowiedniej wentylacji. Kluczem do długotrwałej pracy falownika jest więc nie tylko sam rodzaj konstrukcji, ale przede wszystkim jej prawidłowe zaprojektowanie i wykonanie, z uwzględnieniem specyfiki konkretnej instalacji fotowoltaicznej.
Klucz do efektywnej instalacji PV: Właściwy dobór i montaż konstrukcji pod falownik
Wybór odpowiedniej konstrukcji pod falownik to fundament wydajnej i trwałej instalacji fotowoltaicznej. Niezależnie od tego, czy zdecydujemy się na konstrukcję wolnostojącą, przyścienną czy zadaszoną, kluczowe jest zapewnienie optymalnych warunków pracy dla falownika. Właściwa wentylacja, ochrona przed warunkami atmosferycznymi i łatwy dostęp do urządzenia to czynniki, które bezpośrednio wpływają na efektywność całego systemu PV.
Materiały użyte do wykonania konstrukcji pod falownik, takie jak stal ocynkowana czy kompozyty, muszą gwarantować trwałość i odporność na korozję. Prawidłowy montaż falownika, uwzględniający stabilność, bezpieczeństwo i dostępność dla celów konserwacji, jest równie istotny jak sam wybór konstrukcji. Regularne przeglądy i konserwacja, ułatwione przez przemyślane umiejscowienie urządzenia, pozwalają na utrzymanie wysokiej wydajności systemu przez długie lata.
Pamiętajmy, że inwestycja w odpowiednią konstrukcję pod falownik to nie dodatkowy koszt, lecz gwarancja efektywności i długowieczności całej instalacji fotowoltaicznej. Właściwe podejście do tego elementu systemu PV przekłada się na wyższą produkcję energii, mniejszą liczbę awarii i, w konsekwencji, szybszy zwrot z inwestycji w odnawialne źródła energii.
