Konstrukcje gruntowe to niezbędny element instalacji fotowoltaicznych, szczególnie gdy montaż na dachu nie jest możliwy. Umożliwiają efektywne wykorzystanie energii słonecznej poprzez optymalne ustawienie paneli. Dostępne są różne rodzaje konstrukcji, w tym wbijane, zalewane betonem, kotwione i śrubowe. Każdy typ ma swoje zalety i zastosowania. Wybór odpowiedniej konstrukcji zależy od warunków gruntowych, planów rozbudowy systemu oraz preferencji inwestora.
Konstrukcje gruntowe oferują wiele korzyści, takich jak możliwość ustawienia paneli pod optymalnym kątem, minimalizacja problemów z zacienieniem oraz łatwość rozbudowy systemu. Mogą być wykonane z różnych materiałów, w tym stali ocynkowanej i aluminium, co wpływa na ich trwałość i cenę.
Najważniejsze informacje:- Konstrukcje gruntowe są idealne dla dużych przestrzeni i farm fotowoltaicznych
- Umożliwiają ustawienie paneli pod kątem 25-50°, maksymalizując wydajność
- Dostępne są różne rodzaje konstrukcji: wbijane, zalewane, kotwione i śrubowe
- Wybór materiału (stal ocynkowana lub aluminium) wpływa na trwałość i cenę
- Przed instalacją konieczna jest analiza geotechniczna podłoża
Czym jest konstrukcja gruntowa dla systemów fotowoltaicznych?

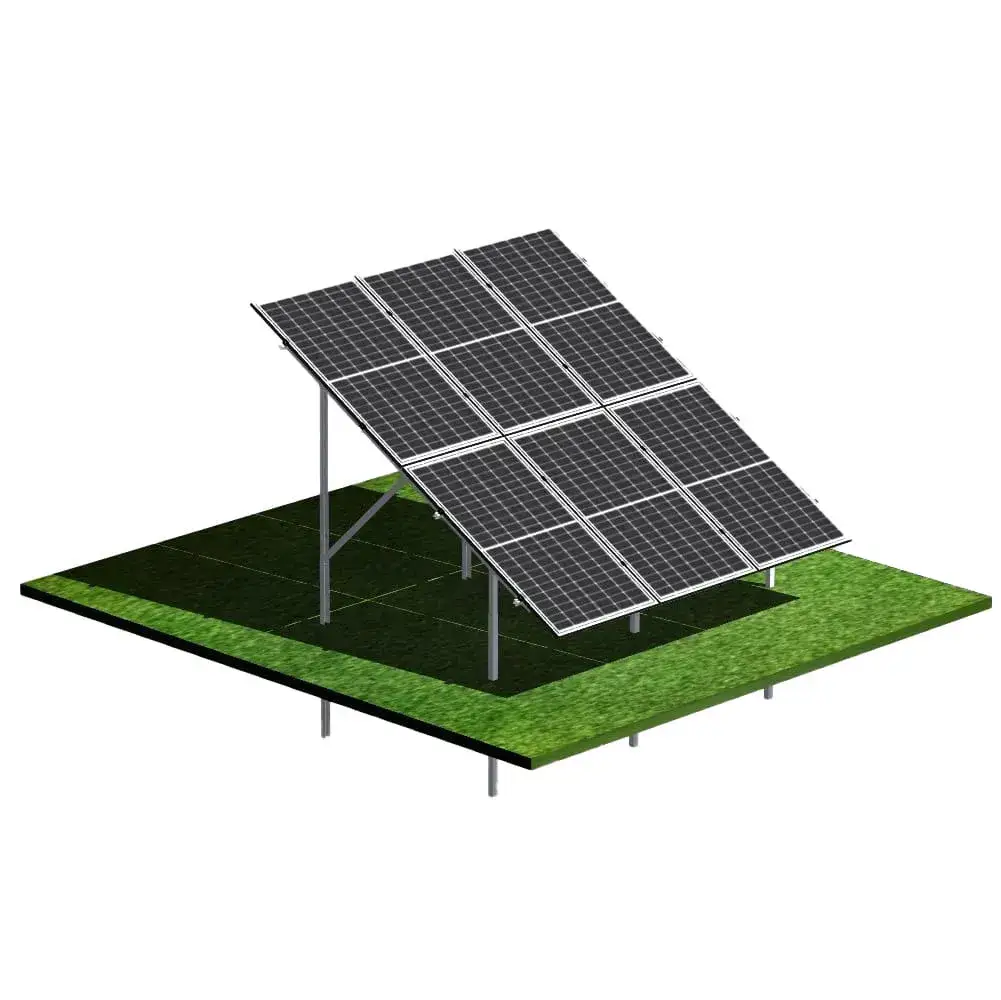

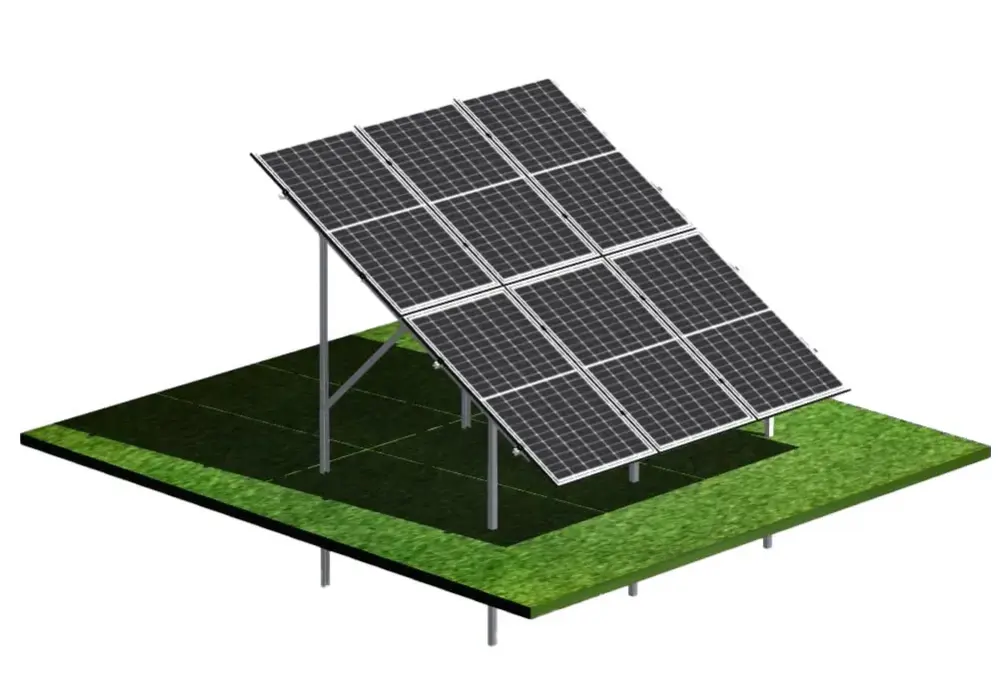

Konstrukcja gruntowa fotowoltaiki to specjalny system montażowy, który umożliwia instalację paneli słonecznych bezpośrednio na gruncie. Stosuje się ją głównie tam, gdzie montaż na dachu jest niemożliwy lub nieopłacalny.
Główne korzyści stosowania konstrukcji gruntowych fotowoltaiki to przede wszystkim elastyczność w wyborze lokalizacji i orientacji paneli. Pozwala to na optymalne wykorzystanie dostępnej przestrzeni i maksymalizację produkcji energii. Systemy montażowe PV gruntowe ułatwiają także konserwację i czyszczenie paneli, co przekłada się na ich wyższą wydajność w długim okresie. Dodatkowo, instalacja paneli słonecznych na gruncie często umożliwia łatwiejszą rozbudowę systemu w przyszłości.
Rodzaje konstrukcji gruntowych pod fotowoltaikę

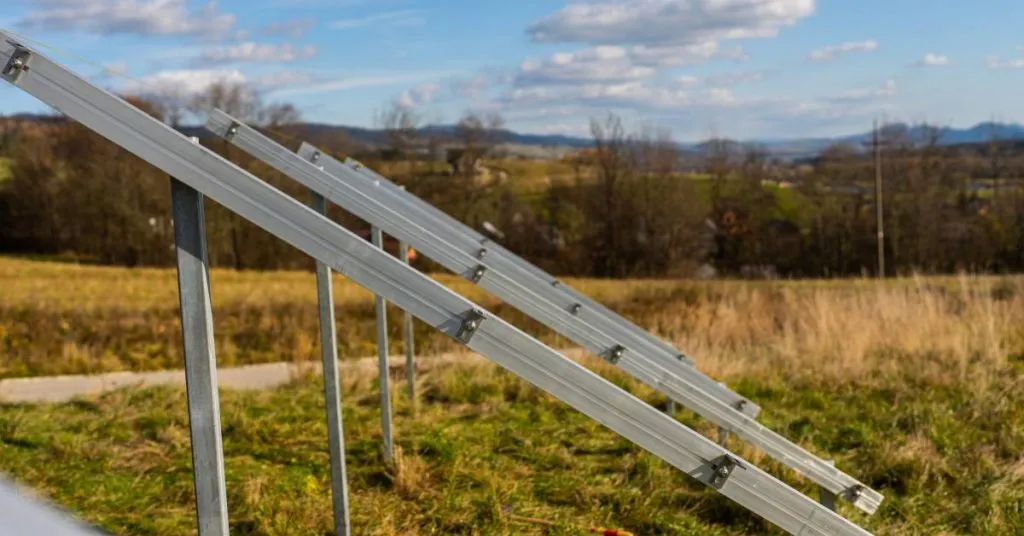

Konstrukcja wbijana
Konstrukcje naziemne fotowoltaiki typu wbijanego to popularne rozwiązanie, polegające na wbijaniu stalowych profili bezpośrednio w grunt. Ten typ montażu jest szybki i stosunkowo prosty w wykonaniu, co przekłada się na niższe koszty instalacji.
- Zalety: szybki montaż, niższe koszty instalacji, możliwość łatwego demontażu
- Wady: wymaga odpowiedniego podłoża, może być problematyczna na terenach skalistych lub o wysokim poziomie wód gruntowych
- Najbardziej odpowiednia dla średnich i dużych instalacji na terenach o jednorodnym podłożu
Konstrukcja zalewana betonem
Proces instalacji konstrukcji gruntowej fotowoltaiki zalewanej betonem rozpoczyna się od wykonania otworów w gruncie. Następnie umieszcza się w nich metalowe słupy, które są zalewane betonem. Ta metoda zapewnia wysoką stabilność i trwałość konstrukcji.
- Zalety: bardzo stabilna, odporna na silne wiatry, idealna dla trudnych warunków gruntowych
- Wady: wyższy koszt instalacji, dłuższy czas montażu, trudniejszy demontaż
- Szczególnie polecana dla obszarów narażonych na ekstremalne warunki pogodowe
Konstrukcja kotwiona
Stelaże fotowoltaiczne gruntowe typu kotwionego wykorzystują specjalne kotwy osadzane w gruncie lub betonie. To rozwiązanie sprawdza się szczególnie dobrze na terenach o nieregularnym ukształtowaniu powierzchni, gdzie tradycyjne metody mogą być mniej skuteczne.
- Zalety: dobra stabilność, możliwość montażu na nierównym terenie, stosunkowo szybka instalacja
- Wady: wymaga specjalistycznego sprzętu do osadzania kotew, może być droższe od konstrukcji wbijanych
- Idealna dla terenów pagórkowatych lub o zróżnicowanej strukturze gruntu

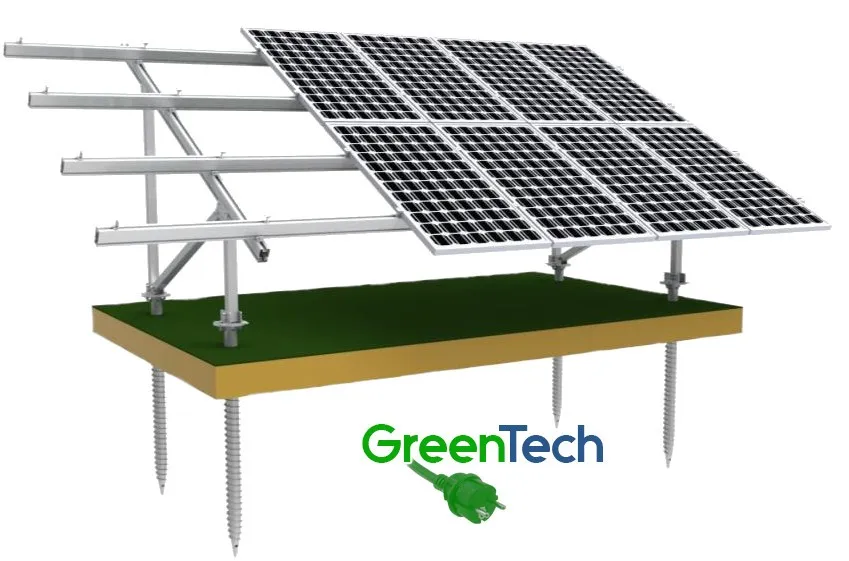

Konstrukcja śrubowa
Montaż fotowoltaiki na ziemi z wykorzystaniem konstrukcji śrubowej polega na wkręcaniu specjalnych śrub gruntowych. Ten typ instalacji zapewnia doskonałą stabilność i jest stosunkowo szybki w realizacji, co czyni go coraz popularniejszym wyborem.
- Zalety: wysoka stabilność, szybki i czysty montaż, możliwość łatwej korekty wysokości
- Wady: może być droższa od konstrukcji wbijanych, wymaga specjalistycznego sprzętu do wkręcania śrub
- Szczególnie polecana dla mniejszych instalacji oraz terenów o zróżnicowanym podłożu
Czytaj więcej: Sposoby montażu paneli fotowoltaicznych: praktyczny poradnik
Materiały używane do budowy konstrukcji gruntowych
W konstrukcjach gruntowych fotowoltaiki najczęściej stosuje się dwa główne materiały: stal ocynkowaną i aluminium. Stal ocynkowana jest tańsza i bardzo wytrzymała, ale cięższa. Aluminium z kolei jest lżejsze i całkowicie odporne na korozję, jednak droższe. Często stosuje się też kombinacje obu materiałów, łącząc ich zalety.
| Właściwość | Stal ocynkowana | Aluminium |
|---|---|---|
| Waga | Cięższa | Lżejsze |
| Odporność na korozję | Dobra | Bardzo dobra |
| Koszt | Niższy | Wyższy |
| Trwałość | Dobra | Bardzo dobra |
Jak wykonać konstrukcję gruntową pod instalację fotowoltaiczną?
- Przeprowadź analizę geotechniczną podłoża
- Wybierz odpowiedni typ konstrukcji i materiały
- Przygotuj teren pod instalację, usuwając przeszkody i wyrównując powierzchnię
- Wytycz dokładne miejsca montażu konstrukcji
- Zamontuj główne elementy nośne (wbij, zalej betonem, zakotwicz lub wkręć, w zależności od wybranego typu)
- Zainstaluj profile montażowe i zamocuj panele fotowoltaiczne
Podczas montażu systemów mocowania paneli PV do gruntu zawsze przestrzegaj zasad BHP. Używaj odpowiedniego sprzętu ochronnego i narzędzi. Pamiętaj, że prace związane z instalacją elektryczną powinny być wykonywane przez wykwalifikowanych specjalistów.
Czynniki wpływające na wybór odpowiedniej konstrukcji gruntowej
Rodzaj gruntu ma kluczowe znaczenie przy wyborze konstrukcji gruntowej fotowoltaiki. Gleby piaszczyste mogą wymagać głębszego kotwienia, podczas gdy tereny skaliste mogą być lepsze dla konstrukcji zalewanych betonem.
Wielkość instalacji również determinuje typ konstrukcji. Dla małych systemów domowych często wystarczą proste konstrukcje wbijane lub śrubowe. Duże farmy fotowoltaiczne mogą wymagać bardziej zaawansowanych rozwiązań.
Warunki atmosferyczne, takie jak siła wiatru czy ilość opadów śniegu, mają ogromne znaczenie. W rejonach narażonych na ekstremalne warunki pogodowe, konieczne może być zastosowanie wzmocnionych konstrukcji naziemnych fotowoltaiki.
Wymagania prawne i techniczne dla konstrukcji gruntowych
Systemy montażowe PV gruntowe muszą spełniać szereg norm technicznych, w tym PN-EN 1090 dotyczącą wykonania konstrukcji stalowych i aluminiowych. Kluczowe jest także przestrzeganie norm dotyczących obciążenia wiatrem i śniegiem. Instalacja musi być zgodna z miejscowym planem zagospodarowania przestrzennego i często wymaga uzyskania pozwolenia na budowę.
- Pozwolenie na budowę lub zgłoszenie robót budowlanych
- Projekt instalacji fotowoltaicznej
- Dokumentacja techniczna konstrukcji
- Certyfikaty zgodności dla elementów systemu
Koszty związane z różnymi typami konstrukcji gruntowych
Cena konstrukcji gruntowej fotowoltaiki zależy od wielu czynników, takich jak typ konstrukcji, materiał, wielkość instalacji czy warunki gruntowe. Koszty mogą się znacznie różnić w zależności od indywidualnych potrzeb i warunków projektu.
| Typ konstrukcji | Orientacyjny koszt (zł/kWp) |
|---|---|
| Wbijana | 200-300 |
| Zalewana betonem | 300-450 |
| Kotwiona | 250-350 |
| Śrubowa | 220-320 |
Konserwacja i trwałość konstrukcji gruntowych
Regularna konserwacja stelaży fotowoltaicznych gruntowych jest kluczowa dla ich długotrwałej efektywności. Zaleca się coroczne przeglądy, podczas których należy sprawdzić stabilność konstrukcji, dokręcić poluzowane elementy i ocenić stan powłok antykorozyjnych. W przypadku konstrukcji aluminiowych, konserwacja może być mniej intensywna ze względu na ich naturalną odporność na korozję.
Szacowana żywotność prawidłowo zainstalowanych i konserwowanych konstrukcji gruntowych fotowoltaiki wynosi około 25-30 lat. Konstrukcje aluminiowe mogą służyć nawet dłużej, często dorównując żywotności samych paneli fotowoltaicznych.
Przykłady zastosowań konstrukcji gruntowych w różnych warunkach
Farma fotowoltaiczna na terenie piaszczystym: Wykorzystano konstrukcję gruntową fotowoltaiki typu wbijanego z dodatkowymi zabezpieczeniami przeciw erozji. System o mocy 5 MW zajmuje obszar 10 hektarów i wymaga minimalnej konserwacji gruntu.
Instalacja domowa na pagórkowatym terenie: Zastosowano systemy mocowania paneli PV do gruntu typu kotwionego, co pozwoliło na optymalne ustawienie 20 paneli o łącznej mocy 6 kWp, mimo nierówności terenu.
Przemysłowa instalacja w strefie silnych wiatrów: Wybrano konstrukcje naziemne fotowoltaiki zalewane betonem dla 500 paneli o mocy 150 kWp. Wzmocniona konstrukcja skutecznie opiera się porywistym wiatrom, zapewniając stabilną produkcję energii.
Czy konstrukcja gruntowa to dobry wybór dla mojej instalacji fotowoltaicznej?
Konstrukcja gruntowa fotowoltaiki oferuje wiele zalet, w tym elastyczność w projektowaniu, łatwość dostępu do paneli i możliwość optymalizacji kąta nachylenia. Jednocześnie wymaga odpowiedniej przestrzeni i może wiązać się z wyższymi kosztami początkowymi. Potencjalnym wyzwaniem może być też uzyskanie niezbędnych pozwoleń.
Warto rozważyć montaż fotowoltaiki na ziemi, jeśli dysponujesz odpowiednią przestrzenią, a twój dach nie nadaje się do instalacji paneli. Jest to również dobre rozwiązanie, gdy planujesz dużą instalację lub chcesz mieć możliwość łatwej rozbudowy systemu w przyszłości.
Konstrukcja gruntowa fotowoltaiki: klucz do efektywnej produkcji energii słonecznej
Konstrukcje gruntowe fotowoltaiki to niezwykle wszechstronne rozwiązanie, oferujące szereg korzyści dla inwestorów. Od elastyczności w projektowaniu po możliwość optymalizacji kąta nachylenia paneli, systemy te zapewniają maksymalną efektywność w produkcji energii słonecznej. Różnorodność dostępnych typów konstrukcji - wbijanych, zalewanych betonem, kotwionych czy śrubowych - pozwala na dostosowanie instalacji do praktycznie każdego rodzaju terenu i warunków atmosferycznych.
Wybór odpowiedniej konstrukcji naziemnej fotowoltaiki wymaga starannego planowania i uwzględnienia wielu czynników, takich jak rodzaj gruntu, wielkość instalacji czy lokalne przepisy. Jednak przy właściwym doborze i profesjonalnym montażu, systemy montażowe PV gruntowe mogą służyć niezawodnie przez dekady, dorównując żywotnością samym panelom fotowoltaicznym. To sprawia, że są one atrakcyjnym rozwiązaniem zarówno dla małych instalacji domowych, jak i dużych farm fotowoltaicznych.
Choć montaż fotowoltaiki na ziemi może wiązać się z wyższymi kosztami początkowymi i koniecznością uzyskania odpowiednich pozwoleń, długoterminowe korzyści często przewyższają te wyzwania. Elastyczność w rozbudowie systemu, łatwość konserwacji i możliwość optymalnego wykorzystania dostępnej przestrzeni czynią z konstrukcji gruntowych atrakcyjną alternatywę dla tradycyjnych instalacji dachowych.
