Budowa fundamentu pod pompę ciepła to kluczowy element instalacji, który wymaga starannego planowania i precyzyjnego wykonania. Prawidłowo wykonany fundament zapewnia stabilność urządzenia i jego długotrwałą, efektywną pracę.
Możemy wybierać spośród różnych rodzajów fundamentów, takich jak betonowe, bloczki czy konstrukcje stalowe. Najważniejszym aspektem jest zachowanie odpowiednich wymiarów i głębokości fundamentu, które zależą od modelu pompy ciepła.
Kluczowe informacje:- Fundament musi mieć minimalne wymiary 140x75x55 cm i głębokość około 80 cm
- Konieczne jest wykonanie warstwy drenażowej ze żwiru
- Wymagana jest izolacja termiczna dla redukcji strat ciepła
- Należy zachować odstęp 25-40 cm od ścian budynku
- Fundament powinien być odpowiednio wzmocniony zbrojeniem
- System odprowadzania kondensatu jest niezbędnym elementem instalacji
- Stabilność i wypoziomowanie są kluczowe dla prawidłowego działania pompy
Materiały niezbędne do budowy fundamentu pod pompę ciepła
Wybór odpowiednich materiałów jest kluczowym elementem podczas budowy fundamentu pod pompę ciepła. Prawidłowo dobrane komponenty zapewnią trwałość i stabilność konstrukcji przez wiele lat.
Wysokiej jakości materiały to podstawa bezawaryjnej pracy pompy ciepła. Ich właściwy dobór wpływa bezpośrednio na efektywność całej instalacji.
- Beton klasy C20/25 - około 1,5m³
- Stal zbrojeniowa żebrowana Ø12 - 25 mb
- Folia izolacyjna - 4m²
- Płyty styropianowe XPS - 2m²
- Żwir płukany - 0,5m³
- Szalunek drewniany
- Poziomnica
- Łopata i kilof
- Taczka
- Wiertarka udarowa
Szacunkowy koszt materiałów do wykonania podstawy pod pompę ciepła wynosi od 1200 do 1800 złotych. Cena może się różnić w zależności od regionu i wybranej jakości materiałów.
Wymiary i parametry fundamentu dla różnych modeli pomp
| Model pompy | Szerokość (cm) | Długość (cm) | Głębokość (cm) |
| Małe (do 8kW) | 80 | 120 | 60 |
| Średnie (8-16kW) | 100 | 140 | 80 |
| Duże (powyżej 16kW) | 120 | 160 | 100 |
Właściwe wymiary fundamentu zależą przede wszystkim od wagi i gabarytów wybranej pompy ciepła. Zawsze należy sprawdzić zalecenia producenta w dokumentacji technicznej.
Podczas projektowania fundamentu trzeba uwzględnić dodatkowy margines po każdej stronie urządzenia. Zapewni to łatwiejszy montaż i późniejszą konserwację sprzętu.
Minimalny wymiar fundamentu powinien wynosić 140x75x55 cm. Grubość płyty fundamentowej nie może być mniejsza niż 15 cm. Głębokość posadowienia musi sięgać poniżej strefy przemarzania gruntu.
Czytaj więcej: Jaka moc fotowoltaiki do pompy ciepła 9 kW: Poznaj optymalne rozwiązanie
Przygotowanie terenu pod fundament
Prace przygotowawcze
Rozpocznij od dokładnego wytyczenia obszaru pod montaż fundamentu pod pompę ciepła. Oznacz teren za pomocą palików i sznurka.
Usuń warstwę humusu i wszystkie elementy organiczne z wyznaczonego obszaru. Sprawdź, czy podłoże jest stabilne i jednorodne.
Przygotuj teren wokół miejsca wykonania fundamentu, zapewniając swobodny dostęp do placu budowy. Zadbaj o odprowadzenie wody opadowej z obszaru robót.
Zabezpiecz wykop przed osuwaniem się ziemi używając szalunku. Oznacz teren budowy taśmą ostrzegawczą.
Wybór lokalizacji
Pompa ciepła wymaga przestrzeni zapewniającej swobodny przepływ powietrza. Unikaj montażu w zagłębieniach terenu gdzie może gromadzić się zimne powietrze. Pamiętaj o zachowaniu odpowiedniej odległości od okien sypialni ze względu na generowany hałas.
Wybierz miejsce z dobrym dostępem do instalacji elektrycznej i hydraulicznej. Zwróć uwagę na ukształtowanie terenu - najlepiej wybrać płaski obszar z możliwością odprowadzenia wody opadowej.

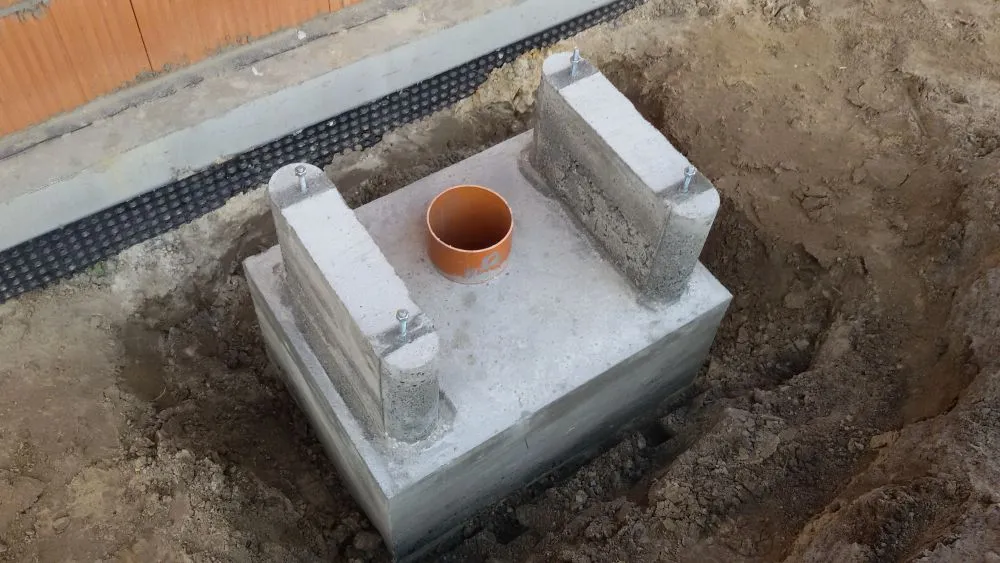

Wykonanie wykopu i przygotowanie podłoża
Wykop należy wykonać o wymiarach o 30 cm większych z każdej strony niż planowany fundament pod pompę ciepła. Głębokość musi uwzględniać warstwę drenażową i grubość płyty.
Dno wykopu powinno być idealnie poziome i odpowiednio zagęszczone. Usuń wszystkie luźne fragmenty ziemi i kamienie.
W przypadku gruntów spoistych, wykonaj dodatkową warstwę odsączającą. Zabezpieczy to fundament przed podsiąkaniem wody.
Na dnie wykopu ułóż 10-centymetrową warstwę żwiru płukanego. Starannie zagęść kruszywo używając ubijaka.
Wyrównaj powierzchnię żwiru używając łaty i poziomicy. To kluczowy etap dla stabilności całej konstrukcji.
Dokładnie sprawdź wypoziomowanie podłoża w kilku punktach. Różnice nie mogą przekraczać 5 mm.
Zbrojenie i wylewanie betonu
Jak wykonać podstawę pod pompę ciepła z odpowiednim zbrojeniem? Rozpocznij od ułożenia prętów głównych w rozstawie co 15 cm. Pręty poprzeczne umieść w odstępach 20 cm.
Wszystkie połączenia prętów zbrojeniowych muszą być stabilnie związane drutem wiązałkowym. Zbrojenie powinno być uniesione na odpowiednich dystansach.
Szalunek musi być szczelny i odpowiednio usztywniony. Przed wylaniem betonu pokryj go środkiem antyadhezyjnym.
Beton wylewaj równomiernie, zagęszczając każdą warstwę. Górną powierzchnię wyrównaj pacą, zachowując lekki spadek na zewnątrz.
- Przygotowanie zbrojenia i szalunku
- Sprawdzenie poziomu i stabilności konstrukcji
- Wylanie pierwszej warstwy betonu (10 cm)
- Zagęszczenie mechaniczne
- Wylanie pozostałej części fundamentu
- Wyrównanie powierzchni
Świeży beton wymaga pielęgnacji przez minimum 7 dni. Chronić przed szybkim wysychaniem i temperaturami poniżej 5°C.
Pełną wytrzymałość fundament osiągnie po 28 dniach. W tym czasie unikaj obciążania konstrukcji.
Izolacja i zabezpieczenia fundamentu
System odprowadzania wody
Wokół fundamentu wykonaj opaskę drenażową ze żwiru. Ułóż rurę drenażową ze spadkiem minimum 1%.
Odprowadź kondensat z pompy do przygotowanego wcześniej drenażu. Rura odpływowa musi mieć średnicę minimum 40 mm.
Zabezpiecz wszystkie połączenia przed rozszczelnieniem. Sprawdź szczelność systemu przed zasypaniem.
Na powierzchni fundamentu wykonaj izolację przeciwwilgociową z folii lub masy bitumicznej. Izolację wyprowadź minimum 30 cm ponad poziom gruntu.
Zabezpiecz boczne ściany fundamentu płytami XPS. Stanowią one dodatkową ochronę przed wilgocią i przemarzaniem.
Ochrona przed drganiami
Pod pompą ciepła zamontuj podkładki antywibracyjne. Ich sztywność dobierz do wagi urządzenia. Prawidłowy montaż materiałów amortyzujących znacząco redukuje przenoszenie drgań na fundament.
W miejscach szczególnie narażonych na wibracje zastosuj maty z granulatu gumowego. Dodatkową ochronę stanowią specjalne przekładki montażowe dostarczane przez producenta pompy ciepła.
| Typ materiału | Skuteczność tłumienia | Trwałość |
| Podkładki gumowe | Dobra | 5-7 lat |
| Maty wibroizolacyjne | Bardzo dobra | 10-15 lat |
| Sprężyny stalowe | Najlepsza | 15-20 lat |

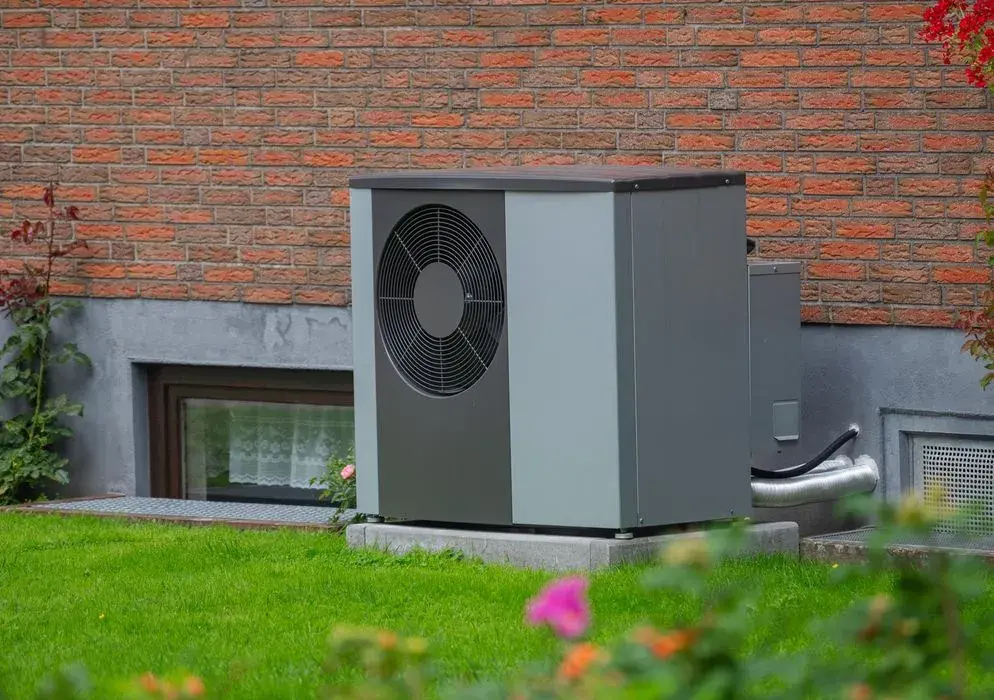

Montaż pompy na fundamencie
Przed montażem pompy ciepła sprawdź dokładnie wypoziomowanie fundamentu. Zaznacz punkty montażowe zgodnie z szablonem producenta. Wywierć otwory pod kotwy montażowe z zachowaniem odpowiedniej głębokości.
Transport urządzenia na fundament wymaga szczególnej ostrożności. Użyj odpowiedniego sprzętu podnośnikowego i zabezpiecz pompę przed uszkodzeniem. Przestrzegaj zaleceń producenta dotyczących przenoszenia urządzenia.
Umieść pompę na przygotowanych podkładkach antywibracyjnych. Dokręć wszystkie elementy mocujące zalecanym momentem. Sprawdź stabilność montażu.
Po zamontowaniu pompy ponownie sprawdź jej wypoziomowanie. Urządzenie musi stać idealnie poziomo.
Wykonaj próbę stabilności przez delikatne pchnięcie urządzenia. Pompa nie powinna wykazywać żadnych luzów.
Po zakończeniu instalacji podstawy pod pompę ciepła wykonaj dokumentację fotograficzną. Będzie pomocna podczas późniejszych przeglądów i konserwacji.
Najważniejsze zasady wykonania fundamentu pod pompę ciepła
Budowa fundamentu pod pompę ciepła wymaga dokładnego planowania i precyzyjnego wykonania każdego etapu. Kluczowe jest zachowanie odpowiednich wymiarów, właściwe przygotowanie podłoża oraz staranne wykonanie izolacji i systemu odprowadzania wody.
Sukces montażu fundamentu pod pompę ciepła zależy od użycia materiałów wysokiej jakości i przestrzegania zaleceń producenta. Szczególną uwagę należy zwrócić na zbrojenie konstrukcji oraz wykonanie zabezpieczeń antywibracyjnych.
Prawidłowa instalacja podstawy pod pompę ciepła to gwarancja stabilnej i efektywnej pracy urządzenia przez wiele lat. Warto pamiętać o zachowaniu minimalnych odległości od budynku i innych obiektów oraz o dokładnym wypoziomowaniu fundamentu przed montażem urządzenia.
