Jak podłączyć wymiennik płytowy do pompy ciepła: kompletna instrukcja montażu

Połączenie wymiennika płytowego z pompą ciepła to kluczowy proces instalacyjny, który bezpośrednio wpływa na wydajność całego systemu grzewczego. Prawidłowy montaż zapewnia nie tylko optymalną pracę urządzenia, ale także jego długotrwałą żywotność.

Proces wymaga szczególnej uwagi przy zachowaniu odpowiedniej pozycji montażowej oraz kierunku przepływu medium. Najważniejszym aspektem jest zapewnienie pełnej szczelności połączeń oraz stabilności całej konstrukcji.

• Wymiennik należy montować pionowo dla najlepszej cyrkulacji
• Kierunek przepływu musi być zgodny z oznaczeniami na urządzeniu
• Wszystkie połączenia wymagają dokładnego uszczelnienia
• System wymaga odpowiedniego odpowietrzenia
• Izolacja termiczna połączeń jest obowiązkowa
• Konieczna jest instalacja zaworów odcinających dla późniejszej konserwacji
• Przed uruchomieniem wymagana jest próba szczelności

Niezbędne narzędzia i materiały do montażu wymiennika płytowego

Profesjonalna instalacja wymiennika płytowego w pompie ciepła wymaga odpowiedniego przygotowania narzędzi i materiałów. Kompleksowy zestaw narzędzi gwarantuje sprawny przebieg prac montażowych. Precyzyjne dobranie materiałów instalacyjnych wpływa na końcową jakość wykonanej instalacji.

Przed rozpoczęciem montażu wymiennika płytowego warto dokładnie sprawdzić stan techniczny wszystkich elementów. Dobrze jest przygotować dodatkowe uszczelki i złączki na wypadek nieprzewidzianych sytuacji. Właściwe przygotowanie znacząco przyspiesza proces instalacji.

• Klucze nastawne i płaskie
• Poziomnica
• Wiertarka udarowa z kompletem wierteł
• Zestaw śrub i kotew montażowych
• Wsporniki montażowe
• Rurki przyłączeniowe
• Uszczelki i materiały uszczelniające
• Zawory odcinające
• Odpowietrzniki automatyczne
• Izolacja termiczna

Jakość użytych materiałów bezpośrednio przekłada się na trwałość i efektywność instalacji. Warto zainwestować w komponenty renomowanych producentów, które zapewnią wieloletnią bezawaryjną pracę systemu.

Przygotowanie miejsca instalacji wymiennika płytowego

Miejsce montażu wymiennika płytowego musi spełniać określone wymagania techniczne. Powierzchnia ściany powinna być równa i stabilna.

Kluczowa jest odpowiednia przestrzeń serwisowa wokół urządzenia. Dostęp do wymiennika z każdej strony ułatwi późniejszą konserwację.

Pomieszczenie musi być suche i dobrze wentylowane. Temperatura w pomieszczeniu nie powinna spadać poniżej 5°C.

Prawidłowe wypoziomowanie to podstawa stabilnej pracy wymiennika. Precyzyjne ustawienie zapobiega powstawaniu naprężeń mechanicznych.

Do wypoziomowania należy użyć profesjonalnej poziomicy laserowej. Dokładność pomiaru ma kluczowe znaczenie dla późniejszej pracy urządzenia.

Prawidłowe ustawienie kierunku przepływu

Podłączenie wymiennika płytowego do pompy ciepła wymaga zachowania właściwego kierunku przepływu medium. Przepływ powinien być zgodny z oznaczeniami na urządzeniu. Najlepszą wydajność osiąga się przy przepływie przeciwprądowym.

Króćce przyłączeniowe są zazwyczaj oznaczone kolorami lub symbolami. Właściwe podłączenie zapewnia optymalną wymianę ciepła. Oznaczenia są standardowe dla wszystkich producentów.

Błędne podłączenie przyłączy skutkuje znacznym spadkiem wydajności wymiennika. Może to prowadzić do nieprawidłowej pracy całego systemu grzewczego.

Czytaj więcej: Jak działa pompa ciepła z fotowoltaiką: efektywność i korzyści

Montaż wsporników i stabilizacja wymiennika

Montaż wymiennika płytowego w pompie ciepła rozpoczyna się od precyzyjnego zamocowania wsporników. Należy użyć kotew odpowiednich do rodzaju ściany.

Wsporniki muszą być zamontowane idealnie w poziomie. Rozstaw wsporników powinien odpowiadać wymiarom wymiennika.

Przed montażem należy sprawdzić nośność ściany. W razie wątpliwości warto skonsultować się z konstruktorem.

Stabilizacja wymiennika wymaga użycia wszystkich przewidzianych punktów mocowania. Należy stopniowo dokręcać śruby montażowe, kontrolując poziom urządzenia. Właściwe rozmieszczenie punktów podparcia zapobiega drganiom i przeciążeniom.

Po zawieszeniu wymiennika trzeba sprawdzić stabilność konstrukcji. Delikatnie potrząśnij wymiennikiem, aby upewnić się, że jest solidnie zamocowany.

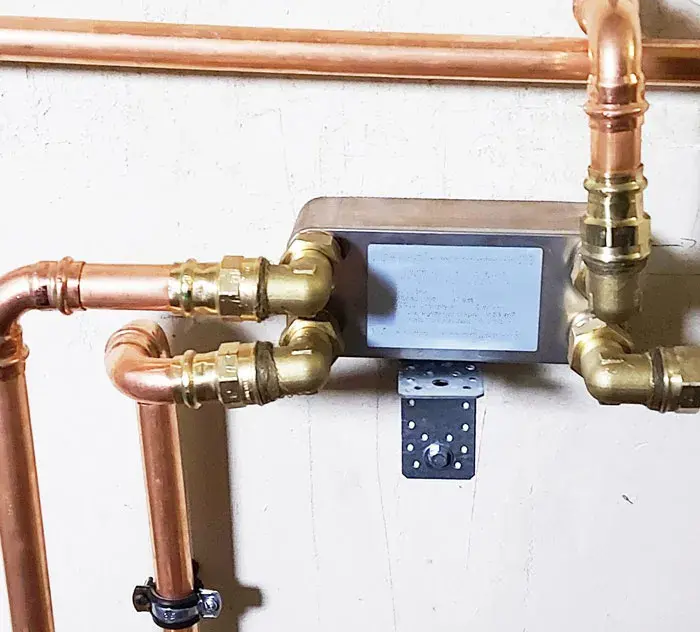

Podłączenie rurociągów do wymiennika

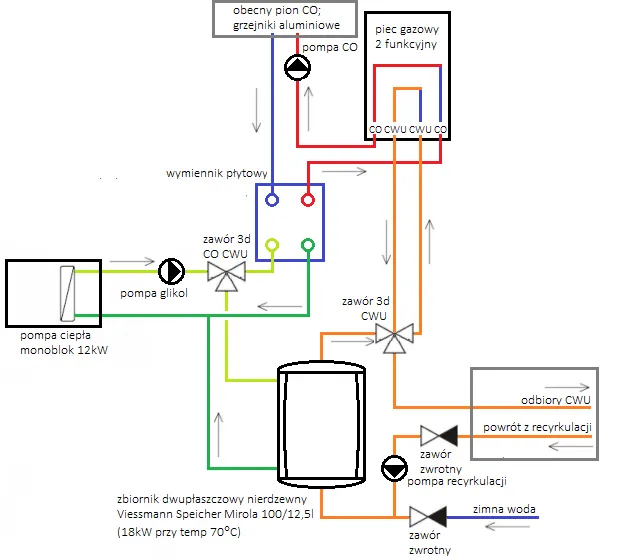

Schemat podłączenia wymiennika płytowego rozpoczyna się od górnych króćców. Najpierw podłączamy rurociąg zasilający.

Kolejnym krokiem jest montaż rurociągu powrotnego. Połączenia muszą być wykonane bez naprężeń mechanicznych.

Szczególną uwagę należy zwrócić na czystość instalacji. Przed montażem należy dokładnie przepłukać rurociągi.

System wymaga zastosowania odpowiednich przekrojów rur. Średnice muszą być zgodne z projektem.

Do montażu należy używać złączek odpowiednich do typu wymiennika. Preferowane są połączenia gwintowane lub kołnierzowe.

Złączki muszą być dobrane pod kątem materiału i ciśnienia roboczego. Jakość połączeń ma kluczowe znaczenie dla szczelności instalacji.

Po wykonaniu wszystkich połączeń należy je dokładnie sprawdzić. Warto użyć klucza dynamometrycznego do kontroli momentu dokręcenia. Każde połączenie wymaga indywidualnej weryfikacji szczelności.

Instalacja zaworów i odpowietrzników

Właściwy dobór zaworów ma kluczowe znaczenie dla późniejszej eksploatacji systemu. Zawory odcinające powinny być montowane na każdym przyłączu wymiennika. Na instalacji należy zamontować zawory spustowe do opróżniania układu.

Zawory bezpieczeństwa muszą być dobrane zgodnie z parametrami instalacji. Ich umiejscowienie powinno umożliwiać łatwą kontrolę i serwis. Każdy zawór bezpieczeństwa wymaga rurociągu zrzutowego.

System wymaga zaworów regulacyjnych do prawidłowego zbalansowania przepływów. Zawory te montujemy na przewodzie powrotnym. Regulacja przepływu jest kluczowa dla osiągnięcia optymalnej wydajności.

Odpowietrzniki automatyczne montujemy w najwyższych punktach instalacji. Ich zadaniem jest usuwanie powietrza z układu.

Każdy odpowietrznik wymaga zaworu odcinającego. Ułatwia to późniejszą wymianę lub konserwację.

• Montaż zaworów zbyt blisko wymiennika utrudniający serwis
• Brak zaworów spustowych w najniższych punktach instalacji
• Nieprawidłowy kierunek montażu zaworów zwrotnych
• Zbyt małe średnice zaworów odcinających
• Brak zaworów odcinających przy odpowietrznikach

Wykonanie izolacji termicznej

Jak podłączyć wymiennik płytowy do pompy ciepła, aby uniknąć strat ciepła? Kluczowa jest właściwa izolacja termiczna. Wszystkie elementy instalacji muszą być dokładnie zaizolowane.

Izolacja powinna być wykonana z materiałów o odpowiedniej grubości i klasie palności. Szczególną uwagę należy zwrócić na miejsca połączeń i zawory. Mostki termiczne znacząco obniżają sprawność systemu.

Izolację wykonujemy dopiero po przeprowadzeniu próby szczelności. Materiał izolacyjny musi być suchy i czysty. Właściwe wykonanie izolacji przekłada się na efektywność energetyczną całej instalacji.

Technika izolowania wymaga precyzji i doświadczenia. Wszystkie łączenia izolacji muszą być szczelnie sklejone.

Na łukach i kolanach stosujemy prefabrykowane kształtki. Pozwala to uniknąć załamań i nieszczelności izolacji.

Do izolacji najlepiej stosować wysokiej jakości otuliny kauczukowe lub pianki polietylenowe. Grubość izolacji powinna być dobrana zgodnie z obowiązującymi normami. Warto zastosować dodatkowe zabezpieczenie izolacji przed uszkodzeniami mechanicznymi.

Kontrola szczelności instalacji

Po wykonaniu montażu wymiennika płytowego konieczne jest przeprowadzenie próby szczelności. Kontrolę wykonujemy etapami, rozpoczynając od niskiego ciśnienia.

Próbę szczelności przeprowadzamy przy użyciu sprężonego powietrza lub azotu. Ciśnienie próbne powinno być zgodne z zaleceniami producenta.

Podczas próby sprawdzamy wszystkie połączenia przy pomocy detergentu. Miejsca nieszczelności będą tworzyć bańki.

Po wykryciu nieszczelności należy je natychmiast usunąć. Nie wolno pozostawiać nawet najmniejszych wycieków.

Metody wykrywania nieszczelności obejmują kontrolę wzrokową, próbę ciśnieniową i test pianowy. Każda metoda ma swoje zalety i ograniczenia. Najskuteczniejsze jest połączenie kilku metod kontroli.

W przypadku trudnych do zlokalizowania nieszczelności można użyć detektora ultradźwiękowego. To profesjonalne narzędzie pozwala precyzyjnie wskazać miejsce wycieku. Koszt takiego urządzenia zwraca się przy częstych pracach instalacyjnych.

Wyniki próby szczelności muszą być udokumentowane w protokole. Dokumentacja powinna zawierać informacje o parametrach próby i wykrytych usterkach.

Zasady konserwacji wymiennika płytowego

Regularna konserwacja wymiennika płytowego pompy ciepła jest kluczowa dla jego sprawności. Przeglądy należy wykonywać zgodnie z harmonogramem producenta. Standardowo kontrolę przeprowadzamy co 12 miesięcy.

Podczas przeglądu sprawdzamy stan wszystkich połączeń i uszczelek. Należy również skontrolować działanie zaworów i odpowietrzników. Ważne jest regularne sprawdzanie parametrów pracy wymiennika.

Konserwacja obejmuje także kontrolę jakości medium grzewczego. Zanieczyszczone medium może prowadzić do spadku wydajności wymiennika. Parametry chemiczne czynnika grzewczego muszą być regularnie sprawdzane.

Czyszczenie wymiennika wykonujemy metodą chemiczną lub mechaniczną. Wybór metody zależy od rodzaju zanieczyszczeń.

Do czyszczenia używamy tylko środków zalecanych przez producenta. Niewłaściwe preparaty mogą uszkodzić płyty wymiennika.

Elementy eksploatacyjne należy wymieniać zgodnie z zaleceniami producenta. Terminowa wymiana zapobiega poważniejszym awariom.

Kompleksowe przygotowanie i techniczna precyzja - klucz do skutecznej instalacji

Montaż wymiennika płytowego do pompy ciepła to zadanie wymagające dokładnego planowania i profesjonalnego wykonania. Kluczem do sukcesu jest przestrzeganie kolejności działań: od właściwego przygotowania narzędzi, przez staranny montaż, aż po końcową kontrolę szczelności.

Najczęstsze błędy podczas instalacji wymiennika płytowego wynikają z pośpiechu i niedokładności. Warto poświęcić szczególną uwagę na prawidłowe wypoziomowanie, stabilne mocowanie oraz wykonanie idealnej izolacji termicznej. Te elementy bezpośrednio przekładają się na efektywność całego systemu.

Pamiętaj, że podłączenie wymiennika płytowego do pompy ciepła to nie koniec pracy - regularna konserwacja i kontrola parametrów pracy to gwarancja długotrwałej i bezawaryjnej eksploatacji. System wymaga okresowych przeglądów, czyszczenia oraz wymiany elementów eksploatacyjnych zgodnie z zaleceniami producenta.
