Jak podłączyć bufor do pompy ciepła: krok po kroku

Jak podłączyć bufor do pompy ciepła: krok po kroku
Autor Klara Zielińska
Klara Zielińska20 października 2024 | 10 min

Podłączenie bufora do pompy ciepła to kluczowy element wydajnych instalacji grzewczych. Proces ten pozwala efektywnie magazynować energię cieplną i stabilizować pracę systemu. Istnieje kilka metod podłączenia, każda z własnymi zaletami. Wybór zależy od specyfiki budynku i potrzeb użytkowników. Prawidłowe podłączenie i konfiguracja mają ogromny wpływ na efektywność całego układu grzewczego.

Najważniejsze informacje:
  • Istnieją różne metody podłączenia: równoległe, na zasilaniu, na powrocie i szeregowe
  • Górna część bufora służy do zasilania, dolna do powrotu czynnika grzewczego
  • Odpowiednie ustawienia sterownika są kluczowe dla optymalnej pracy systemu
  • Konsultacja z fachowcem pomoże dobrać najlepsze rozwiązanie
  • Prawidłowe podłączenie bufora zwiększa wydajność i komfort cieplny w budynku

Korzyści z zastosowania bufora w systemie z pompą ciepła

Podłączenie bufora do pompy ciepła przynosi wiele korzyści dla całego systemu grzewczego. Bufor pełni rolę magazynu energii cieplnej, stabilizując pracę instalacji. Dzięki niemu pompa ciepła pracuje efektywniej, co przekłada się na niższe koszty eksploatacji.

Zastosowanie zbiornika buforowego pozwala na lepsze wykorzystanie taryf energetycznych. System może gromadzić ciepło w okresach tańszej energii, a następnie wykorzystywać je w czasie droższych stawek. To rozwiązanie szczególnie korzystne dla domów z fotowoltaiką.

Bufor zwiększa też komfort użytkowania systemu grzewczego. Zapewnia stałą temperaturę wody, redukuje częstotliwość załączania pompy ciepła i minimalizuje wahania temperatury w pomieszczeniach.

  • Stabilizacja pracy pompy ciepła
  • Obniżenie kosztów eksploatacji
  • Efektywne wykorzystanie taryf energetycznych
  • Zwiększenie komfortu cieplnego
  • Wydłużenie żywotności pompy ciepła

Rodzaje podłączeń bufora do pompy ciepła

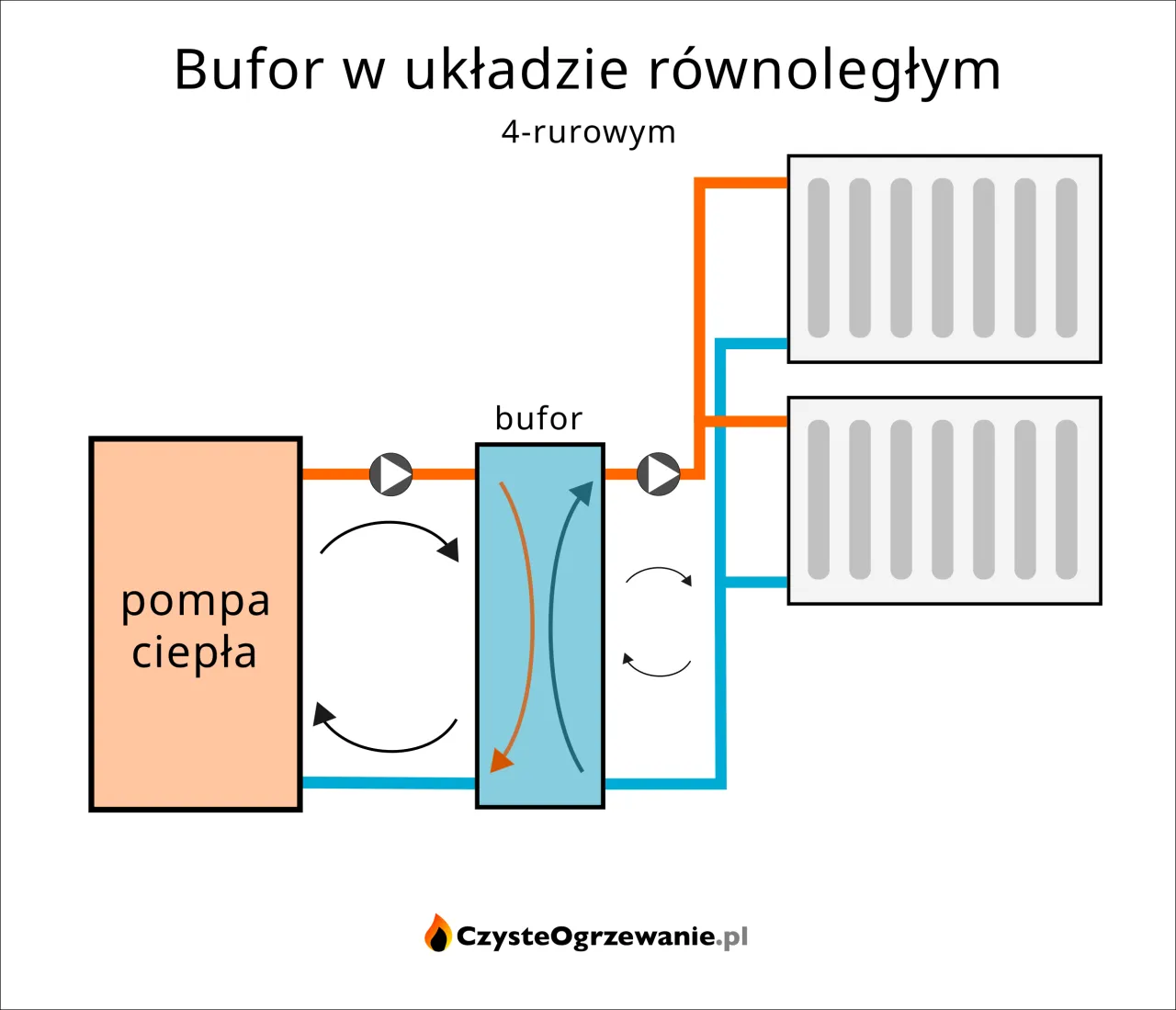

Podłączenie równoległe

Podłączenie równoległe bufora do pompy ciepła polega na jednoczesnym zasilaniu instalacji grzewczej i zbiornika buforowego. Ten sposób umożliwia elastyczne zarządzanie przepływem ciepła w systemie.

W tym układzie bufor może pełnić rolę dodatkowego źródła ciepła w momentach zwiększonego zapotrzebowania. Wymaga to jednak precyzyjnego sterowania przepływem czynnika grzewczego.

Zalety:

  • Elastyczność w zarządzaniu ciepłem
  • Możliwość szybkiego reagowania na zmiany zapotrzebowania
  • Prosty schemat instalacji
  • Konieczność stosowania dużych pojemności bufora
  • Możliwe straty ciepła przy nieprawidłowej izolacji
  • Wymaga precyzyjnego sterowania

Podłączenie na zasilaniu

Instalacja bufora w systemie grzewczym na zasilaniu oznacza umieszczenie go bezpośrednio za pompą ciepła. Takie rozwiązanie pozwala na magazynowanie ciepła przed jego dostarczeniem do odbiorników.

Dzięki temu układ może efektywnie wykorzystywać nadwyżki energii produkowane przez pompę ciepła. Wymaga to jednak dokładnej regulacji, aby uniknąć przegrzewania systemu.

  • Efektywne magazynowanie nadwyżek ciepła
  • Możliwość szybkiego dostarczenia ciepła do instalacji
  • Dobra współpraca z systemami ogrzewania podłogowego
  • Ryzyko przegrzania instalacji przy nieprawidłowych ustawieniach
  • Konieczność precyzyjnej regulacji temperatury
  • Możliwe straty ciepła przy długich okresach bez poboru

Podłączenie na powrocie

W przypadku podłączenia bufora do pompy ciepła na powrocie, zbiornik umieszczony jest przed pompą ciepła. To rozwiązanie pozwala na wstępne podgrzanie wody powracającej z instalacji.

Taki układ może zwiększyć efektywność pompy ciepła, szczególnie w systemach z dużymi wahaniami temperatury powrotu. Wymaga jednak dokładnego doboru parametrów pracy.

  • Zwiększenie efektywności pompy ciepła
  • Stabilizacja temperatury na powrocie
  • Ochrona pompy ciepła przed częstym taktowaniem
  • Możliwe obniżenie COP przy nieprawidłowym doborze
  • Konieczność precyzyjnego sterowania temperaturą bufora
  • Potencjalnie wyższe koszty instalacji

Podłączenie szeregowe

Schemat podłączenia bufora w układzie szeregowym zakłada, że cały przepływ czynnika grzewczego odbywa się przez zbiornik. Bufor pełni rolę centralnego punktu magazynowania i dystrybucji ciepła.

To rozwiązanie zapewnia stabilną pracę pompy ciepła i efektywne zarządzanie energią. Wymaga jednak odpowiednio dobranej pojemności bufora i precyzyjnej regulacji.

  • Stabilna praca pompy ciepła
  • Efektywne magazynowanie i dystrybucja ciepła
  • Możliwość obsługi wielu obiegów grzewczych
  • Wyższe straty ciepła przy nieprawidłowej izolacji
  • Konieczność stosowania pomp obiegowych o większej wydajności
  • Potencjalnie wyższe koszty instalacji

Czytaj więcej: Jak dobrać pompę ciepła do domu 70m2? Porady eksperta

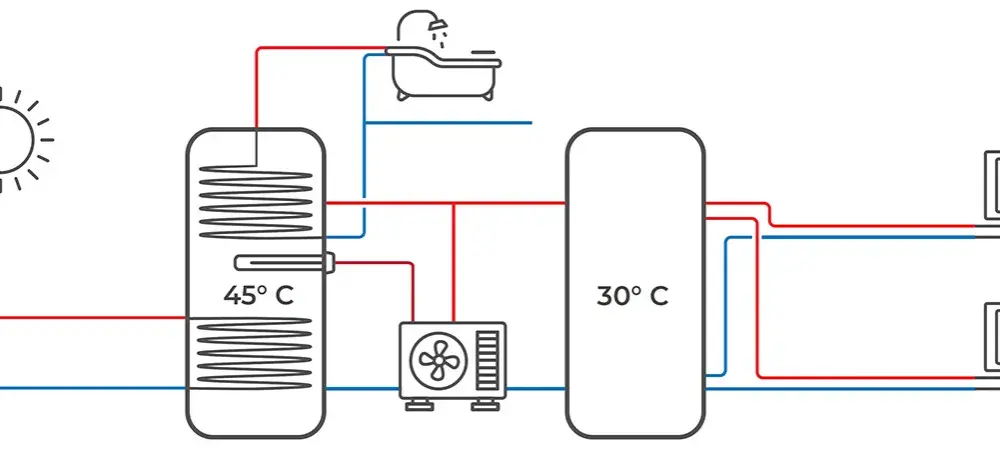

Schemat podłączenia bufora - krok po kroku

Prawidłowy schemat podłączenia bufora jest kluczowy dla efektywności całego systemu. Pierwszym krokiem jest umieszczenie bufora w odpowiednim miejscu, najlepiej blisko pompy ciepła. Zapewni to minimalne straty ciepła na przesyle.

Następnie należy podłączyć górne króćce bufora do zasilania z pompy ciepła i do instalacji grzewczej. Dolne króćce służą do podłączenia powrotu z instalacji i do pompy ciepła. Ważne jest zachowanie odpowiednich średnic rur.

Kolejnym etapem jest montaż pomp obiegowych. Jedna pompa powinna być zainstalowana na zasilaniu bufora z pompy ciepła, druga na zasilaniu instalacji grzewczej z bufora. Zapewni to prawidłowy przepływ czynnika grzewczego.

Istotnym elementem jest instalacja zaworów odcinających i zwrotnych. Zawory odcinające umożliwiają serwisowanie poszczególnych elementów systemu, a zwrotne zapobiegają niepożądanemu przepływowi wstecznemu.

Ostatnim krokiem jest podłączenie czujników temperatury i sterownika. Czujniki należy umieścić w odpowiednich miejscach bufora, a sterownik skonfigurować zgodnie z parametrami systemu.

Ważna wskazówka: Przed przystąpieniem do instalacji bufora w systemie grzewczym, warto skonsultować się z doświadczonym specjalistą. Prawidłowe wykonanie instalacji wymaga wiedzy technicznej i doświadczenia. Błędy mogą prowadzić do niskiej efektywności systemu lub awarii.

Jak dobrać pojemność bufora do instalacji?

Zdjęcie Jak podłączyć bufor do pompy ciepła: krok po kroku

Dobór odpowiedniej pojemności bufora jest kluczowy dla optymalizacji pracy pompy ciepła. Głównym czynnikiem wpływającym na wybór jest moc pompy ciepła oraz charakterystyka budynku. Przyjmuje się, że na każdy 1 kW mocy pompy ciepła powinno przypadać od 20 do 30 litrów pojemności bufora.

Dla domów z ogrzewaniem podłogowym można stosować mniejsze pojemności, ze względu na dużą bezwładność cieplną systemu. W przypadku grzejników, które szybciej reagują na zmiany temperatury, warto rozważyć większe zbiorniki buforowe.

Istotnym czynnikiem jest też rodzaj taryfy energetycznej. Przy korzystaniu z tańszej energii w nocy, większy bufor pozwoli na zgromadzenie większej ilości ciepła w okresach niższych cen.

Typ budynku Moc pompy ciepła Zalecana pojemność bufora
Dom energooszczędny 100 m² 6 kW 120-180 l
Dom standardowy 150 m² 9 kW 180-270 l
Dom słabo ocieplony 200 m² 12 kW 240-360 l
Budynek wielorodzinny 500 m² 25 kW 500-750 l

Konfiguracja sterownika pompy ciepła do pracy z buforem

Prawidłowa konfiguracja pompy ciepła z buforem jest kluczowa dla efektywnej pracy całego systemu. Pierwszym krokiem jest ustawienie trybu pracy dedykowanego dla zbiornika buforowego w sterowniku pompy ciepła.

Następnie należy określić zadaną temperaturę bufora. Powinna ona być wyższa o 3-5°C od wymaganej temperatury zasilania instalacji grzewczej. Zbyt wysoka temperatura może obniżyć efektywność pompy ciepła.

Istotnym parametrem jest histereza załączenia sprężarki. Określa ona, o ile stopni musi spaść temperatura w buforze, aby pompa ciepła rozpoczęła pracę. Typowe wartości to 2-5°C, w zależności od charakterystyki systemu.

Warto również ustawić minimalny czas postoju sprężarki. Zapobiega to zbyt częstemu włączaniu i wyłączaniu pompy ciepła, co mogłoby skrócić jej żywotność. Zwykle jest to 10-20 minut.

  • Tryb pracy z buforem
  • Zadana temperatura bufora
  • Histereza załączenia sprężarki
  • Minimalny czas postoju sprężarki
  • Maksymalna temperatura bufora

Potencjalne problemy przy instalacji bufora i ich rozwiązania

Mimo starannego planowania, podczas instalacji bufora w systemie grzewczym mogą pojawić się pewne trudności. Jednym z częstych problemów jest niewłaściwy dobór pojemności bufora. Zbyt mały zbiornik może prowadzić do częstego taktowania pompy ciepła.

Innym wyzwaniem może być nieprawidłowa stratyfikacja temperatury w buforze. Może to wynikać z niewłaściwego umieszczenia króćców lub braku przegród wewnętrznych. Skutkuje to obniżeniem efektywności całego systemu.

Problemy mogą też wynikać z nieprawidłowej konfiguracji sterownika. Zbyt wysoka zadana temperatura bufora lub niewłaściwie ustawiona histereza mogą prowadzić do nieefektywnej pracy pompy ciepła i zwiększenia kosztów eksploatacji.

Problem Przyczyna Rozwiązanie
Częste taktowanie pompy ciepła Zbyt mała pojemność bufora Zwiększenie pojemności bufora lub modyfikacja ustawień sterownika
Niska efektywność systemu Nieprawidłowa stratyfikacja temperatury Sprawdzenie i ewentualna korekta umiejscowienia króćców
Wysokie koszty eksploatacji Zbyt wysoka zadana temperatura bufora Optymalizacja ustawień sterownika
Nierównomierne ogrzewanie pomieszczeń Nieprawidłowe zrównoważenie hydrauliczne Regulacja przepływów w instalacji
Hałas w instalacji Zapowietrzenie bufora lub instalacji Odpowietrzenie systemu i sprawdzenie naczynia wzbiorczego

Czy warto samodzielnie podłączać bufor do pompy ciepła?

Podłączenie bufora do pompy ciepła to zadanie wymagające specjalistycznej wiedzy i doświadczenia. Choć dla osób z umiejętnościami technicznymi może być to kuszące wyzwanie, warto rozważyć zlecenie tej pracy profesjonalistom.

Samodzielna instalacja niesie ze sobą ryzyko błędów, które mogą prowadzić do nieefektywnej pracy systemu lub nawet awarii. Nieprawidłowe podłączenie może skutkować utratą gwarancji na pompę ciepła i bufor

Profesjonalna instalacja zapewnia nie tylko prawidłowe podłączenie bufora do pompy ciepła, ale również optymalne ustawienie parametrów pracy. Fachowcy posiadają odpowiednie narzędzia i wiedzę, by precyzyjnie zrównoważyć hydraulicznie cały układ. To kluczowe dla maksymalizacji efektywności systemu.

Ostatecznie, decyzja o samodzielnej instalacji powinna być podjęta po dokładnym rozważeniu własnych umiejętności, dostępnego czasu i potencjalnych konsekwencji. W przypadku wątpliwości, zawsze lepiej skonsultować się z profesjonalistą lub zlecić mu wykonanie prac.

Ważna wskazówka: Niezależnie od podjętej decyzji, priorytetem powinno być bezpieczeństwo i zgodność z lokalnymi przepisami. Nieprawidłowa instalacja bufora w systemie grzewczym może prowadzić do poważnych awarii lub niebezpiecznych sytuacji. W razie jakichkolwiek wątpliwości, zawsze warto skonsultować się z certyfikowanym instalatorem.

Klucz do efektywnego ogrzewania: Profesjonalne podłączenie bufora do pompy ciepła

Podłączenie bufora do pompy ciepła to kluczowy element optymalizacji systemu grzewczego w nowoczesnych domach. Prawidłowa instalacja i konfiguracja zapewniają nie tylko wyższą efektywność energetyczną, ale także znaczące oszczędności w długoterminowej perspektywie.

Wybór odpowiedniego typu podłączenia - czy to równoległego, na zasilaniu, na powrocie, czy szeregowego - powinien być dostosowany do specyfiki budynku i potrzeb użytkowników. Precyzyjny dobór pojemności bufora oraz właściwa konfiguracja sterownika to kolejne kluczowe aspekty, które wpływają na wydajność całego układu.

Choć samodzielna instalacja bufora w systemie grzewczym może być kusząca dla majsterkowiczów, warto rozważyć skorzystanie z usług profesjonalistów. Ich wiedza i doświadczenie mogą uchronić przed kosztownymi błędami i zapewnić optymalną pracę systemu przez długie lata. Niezależnie od podjętej decyzji, priorytetem zawsze powinno być bezpieczeństwo i zgodność z obowiązującymi normami.

Źródło:

[1]

https://hydrosolar.pl/blog/podlaczenie-zbiornika-buforowego-poradnik-krok-po-kroku

[2]

https://ifpc.pl/sposoby-podlaczenia-bufora-do-pompy-ciepla/

[3]

https://www.aircon.panasonic.eu/PL_pl/blog/rownolegle-szeregowo-czy-bez-jak-uzupelnic-instalacje-pompy-ciepla-o-bufor/

[4]

https://kipi.pl/kluczowe-elementy-montazu-pompy-ciepla-o-czym-pamietac/
