Projektowanie instalacji fotowoltaicznej wymaga starannego doboru liczby paneli w stringu. String to szeregowo połączone panele tworzące obwód elektryczny. Właściwa konfiguracja stringu ma kluczowe znaczenie dla wydajności całego systemu. Ilość paneli w stringu zależy od kilku czynników technicznych, w tym maksymalnego napięcia falownika, minimalnego napięcia startowego oraz prądu generowanego przez panele. Odpowiedni dobór tych elementów zapewnia optymalną pracę instalacji fotowoltaicznej.
Najważniejsze informacje:- String zwiększa napięcie, poprawiając efektywność instalacji
- Liczba paneli musi być dostosowana do parametrów falownika
- Minimalna liczba paneli w stringu to zazwyczaj 7-11
- Maksymalna liczba paneli może sięgać 20-30, zależnie od specyfikacji
- Właściwy dobór wpływa na wydajność i bezpieczeństwo systemu
Czym jest string w instalacji fotowoltaicznej?

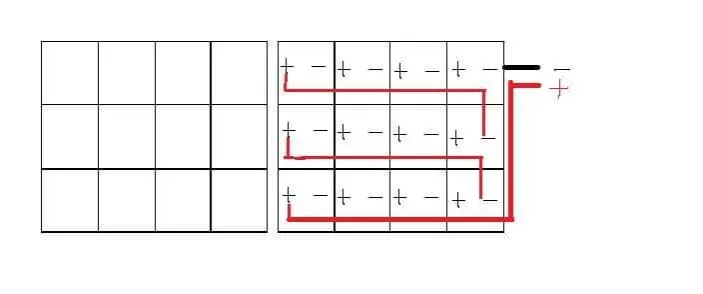

String w instalacji fotowoltaicznej to szeregowo połączone panele tworzące obwód elektryczny. Takie połączenie modułów pozwala na efektywne wykorzystanie ich potencjału energetycznego. Celem łączenia paneli w string jest zwiększenie napięcia w systemie. Właściwa konfiguracja stringu ma kluczowy wpływ na całkowitą wydajność instalacji. Optymalna ilość paneli w stringu zapewnia maksymalną efektywność i bezpieczeństwo systemu fotowoltaicznego.
Kluczowe czynniki wpływające na liczbę paneli w stringu
Maksymalne napięcie falownika
Maksymalne napięcie falownika to najwyższa wartość napięcia, jaką urządzenie może obsłużyć. Jest to kluczowy parametr dla bezpieczeństwa instalacji, ponieważ przekroczenie tej wartości może prowadzić do uszkodzenia falownika lub nawet pożaru. Przykładowo, dla falownika o maksymalnym napięciu DC 600V, liczba modułów fotowoltaicznych w szeregu musi być tak dobrana, aby suma ich napięć nie przekroczyła tej wartości.
Minimalne napięcie startowe falownika
Napięcie startowe to minimalna wartość, przy której falownik zaczyna pracę. Wpływa ono na działanie instalacji w warunkach niskiego nasłonecznienia lub niekorzystnych warunków atmosferycznych. Zbyt mała liczba paneli w stringu może uniemożliwić osiągnięcie tego napięcia, co skutkuje przestojami w produkcji energii.
Prąd generowany przez panele
W połączeniach szeregowych prąd w stringu jest równy prądowi najsłabszego ogniwa. Parametry prądowe paneli mają kluczowe znaczenie dla wydajności całego systemu. Temperatura ma istotny wpływ na pracę paneli, dlatego przy projektowaniu należy uwzględnić jej zmiany w ciągu roku.
Optymalna liczba paneli w stringu - zalecenia i ograniczenia
Typowa minimalna liczba paneli w stringu wynosi od 7 do 11 modułów. Maksymalna ilość może sięgać nawet 20-30 paneli, w zależności od specyfikacji systemu.
- Moc i napięcie wyjściowe pojedynczego panelu
- Specyfikacja techniczna falownika
- Warunki klimatyczne w miejscu instalacji
- Orientacja i nachylenie paneli
- Potencjalne zacienienie
Jak obliczyć optymalną liczbę paneli dla konkretnej instalacji?
Aby obliczyć optymalną ilość paneli w stringu, należy najpierw określić maksymalne napięcie systemu w najniższej przewidywanej temperaturze. Następnie trzeba podzielić to napięcie przez napięcie obwodu otwartego pojedynczego panelu. Wynik należy zaokrąglić w dół do najbliższej liczby całkowitej. Na koniec warto sprawdzić, czy uzyskana liczba paneli zapewni minimalne napięcie startowe falownika.
| Moc falownika | Minimalna liczba paneli | Maksymalna liczba paneli |
|---|---|---|
| 3 kW | 8 | 12 |
| 5 kW | 10 | 16 |
| 10 kW | 15 | 24 |
Wpływ liczby paneli na efektywność instalacji fotowoltaicznej
Dobór odpowiedniej liczby paneli ma kluczowe znaczenie dla wydajności całego systemu fotowoltaicznego. Determinuje on nie tylko ilość produkowanej energii, ale także stabilność pracy instalacji. Zbyt mała liczba paneli może prowadzić do niedostatecznej produkcji energii i częstych przestojów falownika. Z kolei nadmierna ilość paneli w stringu może skutkować przeciążeniem falownika i skróceniem jego żywotności.
Najczęstsze błędy przy doborze liczby paneli w stringu
- Przekroczenie maksymalnego napięcia falownika - ryzyko uszkodzenia urządzenia
- Niedostosowanie do minimalnego napięcia startowego - częste przestoje systemu
- Ignorowanie wpływu temperatury na pracę paneli - spadek wydajności w skrajnych warunkach
- Nieuwzględnienie potencjalnego zacienienia - obniżenie efektywności całego stringu
- Mieszanie paneli o różnych parametrach - nierównomierna praca systemu i straty energii
Czy można łączyć różne typy paneli w jednym stringu?
Generalnie nie zaleca się łączenia różnych typów paneli w jednym stringu. Takie rozwiązanie może prowadzić do znacznego spadku wydajności całego systemu. Potencjalne problemy obejmują nierównomierne obciążenie paneli i straty energii wynikające z różnic w charakterystykach prądowo-napięciowych. Alternatywnym rozwiązaniem może być zastosowanie optymalizatorów mocy lub mikrofalowników.
Rola falownika w określaniu optymalnej liczby paneli
Specyfikacja falownika jest kluczowa przy określaniu optymalnej ilości paneli w stringu. Parametry takie jak zakres napięć MPPT czy maksymalne napięcie wejściowe determinują możliwą konfigurację systemu. Aby dobrać odpowiedni falownik do liczby paneli, należy przeanalizować jego parametry wejściowe i porównać je z charakterystyką planowanej instalacji. Falowniki z szerokim zakresem napięć wejściowych oferują większą elastyczność w projektowaniu systemu, umożliwiając optymalizację liczby modułów fotowoltaicznych w szeregu.
Klucz do wydajnej instalacji fotowoltaicznej: Optymalna konfiguracja paneli w stringu
Dobór odpowiedniej liczby paneli w stringu to fundament efektywnej instalacji fotowoltaicznej. Właściwa konfiguracja zapewnia nie tylko maksymalną produkcję energii, ale także długotrwałą i bezpieczną pracę całego systemu. Kluczowe jest zrozumienie zależności między parametrami falownika, charakterystyką paneli a warunkami lokalnymi.
Pamiętaj, że optymalna ilość paneli w stringu to wypadkowa wielu czynników. Maksymalne napięcie falownika, minimalne napięcie startowe oraz prąd generowany przez panele to tylko niektóre z nich. Precyzyjne obliczenia i uwzględnienie potencjalnych zmian temperatury czy zacienienia pozwolą uniknąć typowych błędów projektowych.
Inwestując w instalację fotowoltaiczną, warto skonsultować się z profesjonalistą. Ekspert pomoże dobrać odpowiedni falownik i zaproponuje optymalną konfigurację paneli w instalacji PV, co przełoży się na wieloletnie oszczędności i satysfakcję z własnego źródła czystej energii.
