Mikroinwertery w instalacjach fotowoltaicznych to innowacyjne rozwiązanie zmieniające sposób przekształcania energii słonecznej. Montowane bezpośrednio pod panelami, zamieniają prąd stały na zmienny dla każdego modułu osobno. To duża zmiana w porównaniu do tradycyjnych inwerterów centralnych. System działa wydajniej. Jest bezpieczniejszy. Pozwala na łatwą rozbudowę. Najważniejszą zaletą jest niezależna praca każdego panelu - gdy jeden jest zacieniony, pozostałe działają bez zakłóceń.
Najważniejsze informacje:- Każdy panel ma własny mikroinwerter przekształcający prąd DC na AC
- Zacienienie jednego modułu nie wpływa na pracę pozostałych
- System można łatwo rozbudować o dodatkowe panele
- Umożliwia monitoring wydajności każdego panelu osobno
- Zapewnia wyższe bezpieczeństwo dzięki szybkiej konwersji prądu DC na AC
- Szczególnie polecany przy częściowym zacienieniu dachu
- Idealny dla instalacji planujących przyszłą rozbudowę
Elementy instalacji fotowoltaicznej z mikroinwerterami
Instalacja fotowoltaiczna na mikroinwerterach stanowi zaawansowany system produkcji energii elektrycznej. Każdy panel współpracuje z dedykowanym mikroinwerterem, co zapewnia maksymalną wydajność całego układu.
Mikroinwertery w fotowoltaice montaż schemat obejmuje cztery kluczowe elementy: panele fotowoltaiczne generujące prąd stały, mikroinwertery przekształcające go w prąd zmienny, system okablowania AC oraz rozdzielnicę główną. Każdy mikroinwerter pracuje niezależnie. System automatycznie synchronizuje się z siecią energetyczną. Całość jest monitorowana przez specjalistyczne oprogramowanie.
- Panele słoneczne - przekształcają promieniowanie słoneczne w energię elektryczną DC
- Mikroinwertery - konwertują prąd stały na zmienny dla każdego modułu osobno
- System okablowania - zapewnia połączenie wszystkich elementów instalacji
- Rozdzielnica AC - zarządza przepływem energii w systemie
- Zabezpieczenia - chronią instalację przed uszkodzeniem
- System monitoringu - kontroluje pracę każdego elementu instalacji

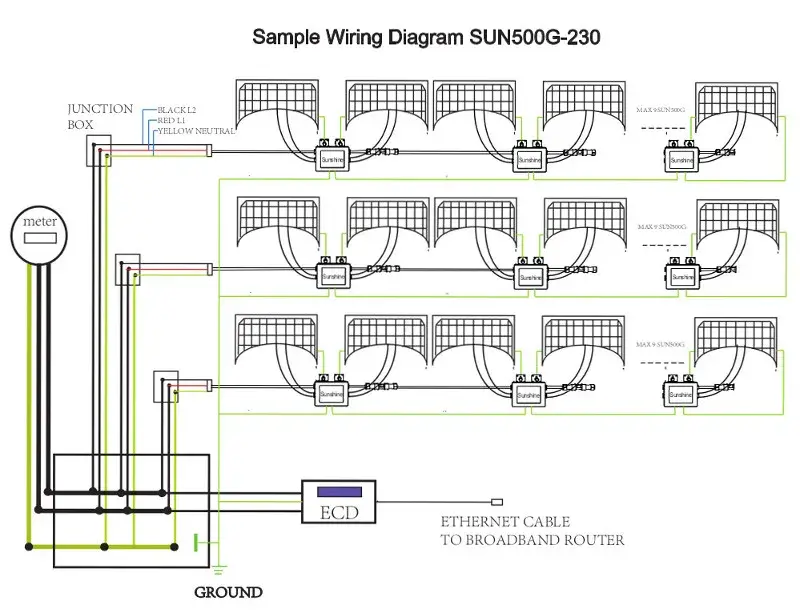

Szczegółowy schemat techniczny instalacji z mikroinwerterami
Schemat podłączenia paneli z mikroinwerterami przedstawia sposób połączenia wszystkich elementów systemu. Mikroinwertery montowane są bezpośrednio pod panelami fotowoltaicznymi. Cały układ tworzy zintegrowaną sieć połączeń AC.
Oznaczenia na schemacie wskazują kierunki przepływu prądu oraz punkty przyłączeniowe. Każde połączenie ma przypisany unikalny kod identyfikacyjny.
Parametry techniczne okablowania
W instalacji fotowoltaicznej na mikroinwerterach schemat okablowania obejmuje trzy rodzaje przewodów. Główny tor prądowy wykorzystuje przewody miedziane o odpowiedniej średnicy. System wymaga specjalnych złączy odpornych na warunki atmosferyczne.
| Typ przewodu | Przekrój | Długość max. | Materiał | Zastosowanie |
|---|---|---|---|---|
| AC | 4mm² | 100m | Miedź | Główne linie zasilające |
| DC | 6mm² | 15m | Miedź | Połączenia panel-mikroinwerter |
| PE | 16mm² | 50m | Miedź | Uziemienie |
Połączenia wykonuje się za pomocą dedykowanych złączek MC4. System wymaga stosowania certyfikowanych elementów łączeniowych.
Jak prawidłowo połączyć mikroinwertery?
Schemat podłączenia paneli z mikroinwerterami zakłada ścisłą kolejność montażu. Najpierw montujemy szyny na dachu. Następnie instalujemy mikroinwertery do szyn montażowych. Potem mocujemy panele fotowoltaiczne. Na końcu wykonujemy połączenia elektryczne.
Jak podłączyć mikroinwertery schemat przewiduje łączenie szeregowe urządzeń. Każde urządzenie łączy się z następnym za pomocą dedykowanych przewodów. Całość tworzy jeden obwód elektryczny AC.
Należy unikać prowadzenia przewodów w pętlach. Wszystkie połączenia muszą być zabezpieczone przed wilgocią.
Połączenie mikroinwerterów z rozdzielnicą AC
Mikroinwertery łączą się z rozdzielnicą przez główny przewód AC. Kabel prowadzi się najkrótszą możliwą trasą. System wymaga zastosowania osobnego obwodu w rozdzielnicy. Połączenie musi być wykonane przez uprawnionego elektryka. Wszystkie przewody znakuje się zgodnie z dokumentacją.
Instalacja wymaga trzech poziomów zabezpieczeń. Konieczny jest montaż wyłącznika różnicowoprądowego i nadprądowego. System uzupełnia ogranicznik przepięć.
System zabezpieczeń w instalacji z mikroinwerterami
Instalacja fotowoltaiczna na mikroinwerterach schemat zabezpieczeń obejmuje strefę AC i DC. Każdy mikroinwerter posiada wbudowane zabezpieczenia przeciwzwarciowe. System wymaga dodatkowych elementów ochronnych w rozdzielnicy głównej.
- Wyłącznik nadprądowy B16 - chroni przed przeciążeniem obwodu
- Ogranicznik przepięć typ 1+2 - zabezpiecza przed wyładowaniami atmosferycznymi
- Wyłącznik różnicowoprądowy - chroni przed porażeniem prądem
- Rozłącznik izolacyjny - umożliwia bezpieczne odłączenie instalacji
- System uziemienia - odprowadza ładunki elektryczne do ziemi
Dobór zabezpieczeń zależy od mocy systemu. Każdy element musi posiadać certyfikat zgodności.
Uziemienie i ochrona przeciwprzepięciowa
System wymaga wykonania uziemienia o rezystancji poniżej 10Ω. Wszystkie elementy metalowe łączy się z przewodem uziemiającym. Instalacja musi posiadać główną szynę wyrównawczą. Uziemienie podlega okresowym pomiarom.
Ochronę przeciwprzepięciową zapewniają ograniczniki typu 1+2. System wymaga ochrony dwustopniowej. Ograniczniki montuje się jak najbliżej chronionych urządzeń.
Instalacja musi spełniać normy PN-HD 60364-7-712 oraz PN-EN 62305.
Wymagania techniczne przyłącza do sieci energetycznej
Schemat instalacji solarnej z mikroinwerterami musi spełniać wymagania lokalnego operatora sieci. Przyłącze wymaga zabezpieczeń zgodnych z warunkami przyłączeniowymi. System musi zapewniać synchronizację z siecią energetyczną. Mikroinwertery automatycznie dostosowują parametry wyjściowe. Instalacja wymaga licznika dwukierunkowego.
| Parametr | Wartość | Wymagane zabezpieczenie |
|---|---|---|
| Napięcie znamionowe | 230/400V | Kontrola napięcia |
| Częstotliwość | 50Hz ±1% | Zabezpieczenie częstotliwościowe |
| Moc przyłączeniowa | Zgodnie z umową | Ogranicznik mocy |
System musi spełniać normy jakości energii EN 50160. Instalacja wymaga certyfikacji zgodności z wymogami operatora. Konieczne jest uzyskanie wszystkich wymaganych pozwoleń.
Dokumentacja techniczna instalacji
Budowa instalacji PV z mikroinwerterami wymaga przygotowania kompletnej dokumentacji technicznej. Projekt musi zawierać szczegółowe schematy połączeń elektrycznych. Dokumentacja powinna uwzględniać karty katalogowe wszystkich komponentów. Konieczne jest dołączenie protokołów pomiarowych.
System wymaga certyfikatów zgodności dla mikroinwerterów. Instalacja musi posiadać deklaracje zgodności CE. Dokumentacja zawiera protokoły odbioru technicznego.
Przeglądy techniczne wykonuje się co 12 miesięcy. Dokumentację należy aktualizować po każdej modyfikacji systemu.
Co musisz wiedzieć o instalacjach z mikroinwerterami?
Instalacja fotowoltaiczna na mikroinwerterach to zaawansowany system, który wymaga precyzyjnego planowania i profesjonalnego montażu. Najważniejsze elementy to dobór odpowiednich komponentów, prawidłowe wykonanie połączeń oraz zastosowanie właściwych zabezpieczeń. Każdy mikroinwerter pracuje niezależnie, co zwiększa wydajność całego systemu.
Kluczem do sukcesu jest przestrzeganie schematu podłączenia paneli z mikroinwerterami. System wymaga odpowiedniego okablowania, właściwych przekrojów przewodów oraz profesjonalnych zabezpieczeń. Wszystkie elementy muszą być certyfikowane i zgodne z obowiązującymi normami. Dokumentacja techniczna stanowi podstawę prawidłowego funkcjonowania instalacji.
Pamiętaj o regularnych przeglądach i konserwacji. System zabezpieczeń, uziemienie oraz ochrona przeciwprzepięciowa wymagają okresowej kontroli. Tylko kompleksowe podejście do tematu gwarantuje bezpieczną i efektywną pracę instalacji fotowoltaicznej z mikroinwerterami przez wiele lat.
