Jakie rury do pompy ciepła? Wybierz najlepsze dla swojego domu

Jakie rury do pompy ciepła? Wybierz najlepsze dla swojego domu
Autor Mirosław Pietrzak
Mirosław Pietrzak6 października 2024 | 8 min

Rury do pomp ciepła to kluczowy element każdej instalacji grzewczej opartej na pompach ciepła. Ich właściwy dobór wpływa bezpośrednio na wydajność całego systemu. Prawidłowa instalacja i odpowiednie parametry rur decydują o efektywności przesyłu ciepła. System rurowy musi sprostać wymaganiom związanym z ciśnieniem, temperaturą oraz być odporny na korozję.

Najważniejsze informacje:
  • Rury PE 100-RC, miedziane i wielowarstwowe to najpopularniejsze rodzaje stosowane w instalacjach
  • Minimalna średnica rur powinna wynosić 1 cal (25 mm)
  • Optymalna długość rurociągu między jednostkami to 7-8 metrów
  • Właściwa izolacja rur jest niezbędna do minimalizacji strat ciepła
  • Rury muszą być odporne na ciśnienie do 1,6 MPa
  • Dobór odpowiednich rur ma wpływ na koszty eksploatacji systemu

Rodzaje rur stosowanych w pompach ciepła

Jakie rury do pompy ciepła wybrać? To pierwsza decyzja, przed którą staje każdy inwestor planujący instalację systemu grzewczego. Rury do instalacji pompy ciepła muszą spełniać rygorystyczne wymagania dotyczące wytrzymałości i efektywności przesyłu ciepła. Wybór odpowiedniego typu przekłada się na wydajność całego systemu.

Na rynku dostępne są trzy podstawowe rodzaje rur do pompy ciepła: polietylenowe PE 100-RC, miedziane oraz wielowarstwowe. Każdy typ ma swoje unikalne właściwości i zastosowania. Różnią się one nie tylko materiałem wykonania, ale także parametrami technicznymi i trwałością.

Typ rury Główne cechy Zastosowanie
PE 100-RC Wysoka wytrzymałość, odporność na obciążenia punktowe, ciśnienie do 1,6 MPa Systemy geotermalne, dolne źródła
Miedziane Doskonałe przewodnictwo cieplne, odporność na wysokie temperatury Instalacje wewnętrzne, górne źródła
Wielowarstwowe Elastyczność, odporność na odkształcenia, łatwość montażu Uniwersalne zastosowanie, instalacje hybrydowe

Prawidłowy dobór rur do pompy ciepła wymaga uwzględnienia specyfiki budynku oraz mocy planowanej instalacji. Kluczowe znaczenie mają także warunki montażu i eksploatacji.

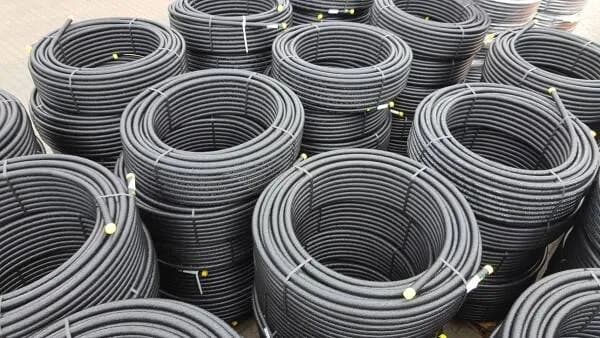

Rury polietylenowe PE 100-RC - charakterystyka

Rury do instalacji pompy ciepła typu PE 100-RC wyróżniają się wyjątkową odpornością na uszkodzenia mechaniczne. Ich dwuwarstwowa konstrukcja zapewnia ochronę przed punktowymi obciążeniami. Możliwa jest instalacja bez podsypki piaskowej.

Materiał PE 100-RC charakteryzuje się wysoką odpornością na korozję i działanie czynników chemicznych. Rury zachowują swoje właściwości w szerokim zakresie temperatur. Gwarantują bezawaryjną pracę przez minimum 50 lat.

W instalacjach geotermalnych rury PE 100-RC sprawdzają się doskonale ze względu na odporność na ciśnienie do 1,6 MPa. Materiał jest również przyjazny dla środowiska i w 100% podlega recyklingowi. To ekonomiczne rozwiązanie w perspektywie długoterminowej.

  • Wyjątkowa odporność na uszkodzenia mechaniczne
  • Możliwość instalacji bez podsypki piaskowej
  • Gwarancja 50 lat bezawaryjnej pracy
  • Pełna odporność na korozję
  • Przyjazność dla środowiska

Rury miedziane w instalacji pompy ciepła

Rury do pompy ciepła wykonane z miedzi oferują najwyższy współczynnik przewodzenia ciepła spośród dostępnych materiałów. Ich wytrzymałość na ciśnienie sięga 4 MPa, co znacznie przewyższa wymagania standardowych instalacji. Miedź jest również odporna na promieniowanie UV i wysokie temperatury.

Standardowa średnica rur miedzianych w instalacjach pomp ciepła wynosi od 15 do 54 mm. System połączeń lutowanych zapewnia absolutną szczelność instalacji. Rury miedziane są również odporne na bakterie i nie wpływają na jakość wody.

Trwałość rur miedzianych szacuje się na ponad 50 lat. Materiał nie ulega degradacji pod wpływem zmiennych warunków atmosferycznych.

System rur wielowarstwowych

Wielowarstwowe rury do instalacji pompy ciepła łączą zalety tworzyw sztucznych i metali. Ich konstrukcja składa się z warstwy aluminium umieszczonej między warstwami tworzywa sztucznego.

System wielowarstwowy zapewnia doskonałą izolację termiczną i odporność na uszkodzenia. Rury charakteryzują się niską rozszerzalnością cieplną.

Montaż rur wielowarstwowych jest wyjątkowo prosty dzięki ich elastyczności. Połączenia wykonuje się za pomocą specjalnych złączek zaprasowywanych. System nie wymaga stosowania specjalistycznych narzędzi podczas instalacji.

Parametry techniczne rur do pompy ciepła

Parametry rur do pompy ciepła muszą być dobrane do mocy urządzenia i specyfiki instalacji. Najważniejsze wskaźniki to średnica, grubość ścianki i maksymalne ciśnienie robocze.

Ważne! Sprawdź te parametry przed zakupem rur:
  • Maksymalne ciśnienie robocze
  • Zakres temperatur pracy
  • Współczynnik przewodzenia ciepła
  • Odporność na korozję
  • Gwarancja producenta

Maksymalne ciśnienie robocze dla standardowych instalacji powinno wynosić minimum 0,6 MPa. Zakres temperatur pracy musi obejmować przedział od -20°C do +90°C. Grubość ścianki powinna być dostosowana do planowanego ciśnienia roboczego.

Współczynnik przewodzenia ciepła ma kluczowe znaczenie dla efektywności całego systemu. W przypadku rur miedzianych wynosi on około 390 W/(m·K). Dla rur z tworzyw sztucznych wartość ta jest znacznie niższa.

Dobór średnicy rur

Właściwa średnica rur do pompy ciepła zależy przede wszystkim od mocy urządzenia. Zbyt mała średnica spowoduje zwiększenie oporów przepływu. Przewymiarowanie średnicy natomiast niepotrzebnie zwiększy koszty instalacji.

Moc pompy (kW) Średnica minimalna Średnica optymalna
do 5 kW 25 mm (1") 32 mm (1¼")
5-12 kW 32 mm (1¼") 40 mm (1½")
powyżej 12 kW 40 mm (1½") 50 mm (2")

Dobór optymalnej średnicy powinien uwzględniać również długość instalacji. Przy dłuższych odcinkach zaleca się wybór większej średnicy.

Izolacja rur w pompach ciepła

Jaka izolacja rur do pompy ciepła będzie najlepsza? Właściwa izolacja to kluczowy element efektywnej instalacji. Nieprawidłowo zaizolowane rury mogą generować straty ciepła sięgające nawet 30% wydajności systemu.

Grubość izolacji musi być dostosowana do średnicy rury i temperatury czynnika grzewczego. Minimalna grubość izolacji dla standardowych instalacji wewnętrznych wynosi 13 mm.

  1. Wełna mineralna - Współczynnik przewodzenia ciepła: 0,035-0,040 W/(m·K) - Wysoka odporność na wilgoć - Doskonałe właściwości przeciwpożarowe
  2. Pianka poliuretanowa - Współczynnik przewodzenia ciepła: 0,025-0,030 W/(m·K) - Łatwy montaż - Duża elastyczność materiału
  3. Kauczuk syntetyczny - Współczynnik przewodzenia ciepła: 0,033-0,036 W/(m·K) - Wysoka odporność na dyfuzję pary wodnej - Szeroki zakres temperatur pracy

Montaż izolacji wymaga szczególnej staranności. Wszystkie połączenia muszą być dokładnie uszczelnione. Izolację należy zabezpieczyć przed działaniem czynników atmosferycznych.

Prawidłowy montaż rur do pompy ciepła

Właściwa instalacja rur do pompy ciepła rozpoczyna się od starannego planowania trasy. Należy unikać zbędnych załamań i przewężeń, które zwiększają opory przepływu. Rury prowadzi się możliwie najkrótszą drogą.

Podczas montażu kluczowe znaczenie ma zachowanie odpowiednich spadków. Minimalne nachylenie powinno wynosić 2%. Wszystkie połączenia muszą być wykonane zgodnie z zaleceniami producenta.

Szczególną uwagę należy zwrócić na kompensację wydłużeń termicznych. W przypadku rur z tworzyw sztucznych konieczne jest stosowanie kompensatorów. Instalację należy wyposażyć w odpowietrzniki w najwyższych punktach.

Najczęstsze błędy montażowe to zbyt małe promienie gięcia rur, brak kompensacji wydłużeń termicznych i nieprawidłowe wykonanie połączeń. Skutkuje to nieszczelnościami i awariami systemu. Warto powierzyć montaż doświadczonemu instalatorowi.

Normy i certyfikaty rur do pomp ciepła

Rury do pompy ciepła muszą spełniać wymagania określone w normie PN-EN 12735-1. Dotyczy to zwłaszcza parametrów wytrzymałościowych i jakości materiału. Producent jest zobowiązany do przeprowadzenia odpowiednich badań i testów.

Każda partia rur powinna posiadać deklarację zgodności z odpowiednimi normami. System kontroli jakości producenta musi być zgodny z ISO 9001. Dodatkowo, rury stosowane w instalacjach grzewczych podlegają certyfikacji zgodnie z dyrektywą ciśnieniową PED.

Oznaczenia na rurach muszą zawierać informacje o producencie, materiale, wymiarach i parametrach pracy. Dane te są niezbędne do weryfikacji zgodności z projektem instalacji.

Co musisz wiedzieć przed wyborem rur do pompy ciepła - wskazówki eksperta

Wybór rur do pompy ciepła to kluczowa decyzja wpływająca na efektywność całego systemu grzewczego. Najpopularniejsze rozwiązania to rury PE 100-RC, miedziane oraz wielowarstwowe, przy czym każdy typ ma swoje unikalne zalety. Rury PE 100-RC sprawdzają się doskonale w instalacjach geotermalnych, miedziane oferują najwyższą przewodność cieplną, a wielowarstwowe łączą zalety obu materiałów.

Przy wyborze rur do instalacji pompy ciepła kluczowe znaczenie mają parametry techniczne, szczególnie średnica dobrana do mocy urządzenia. Dla pomp do 5 kW wystarczy średnica 25 mm, natomiast przy mocach powyżej 12 kW zaleca się minimum 40 mm. Właściwa izolacja rur może zmniejszyć straty ciepła nawet o 30%, dlatego warto zainwestować w wysokiej jakości materiały izolacyjne.

Pamiętaj, że sukces instalacji zależy nie tylko od jakości materiałów, ale także od prawidłowego montażu. Warto powierzyć to zadanie doświadczonym instalatorom, którzy zadbają o odpowiednie spadki, kompensację wydłużeń termicznych i szczelność połączeń. Zawsze sprawdzaj certyfikaty i normy - to gwarancja bezpiecznej i efektywnej pracy systemu przez wiele lat.
