Podłączenie pompy ciepła o mocy 9 kW wymaga starannego doboru odpowiedniego kabla. Prawidłowy wybór zapewnia bezpieczeństwo i efektywność działania urządzenia. Kluczowe aspekty to rodzaj i przekrój kabla, jego odporność na warunki atmosferyczne oraz właściwe zabezpieczenia elektryczne. Ważne jest też prawidłowe ułożenie przewodu podczas instalacji.

Najważniejsze informacje:

  • Zalecane przekroje kabli: 3×2,5 mm² lub 4×2,5 mm²
  • Minimalny przekrój dla pompy 9 kW: 4 mm²
  • Kabel musi być odporny na wilgoć, UV i ekstremalne temperatury
  • Niezbędne zabezpieczenia: wyłączniki nadprądowe i różnicowoprądowe
  • Kabel należy chronić przed uszkodzeniami mechanicznymi

Przekrój kabla do pompy ciepła 9kW

Wybór odpowiedniego przekroju kabla do pompy ciepła 9kW jest kluczowy dla bezpieczeństwa i efektywności instalacji. Zbyt mały przekrój może prowadzić do przegrzewania się przewodów i spadków napięcia, co negatywnie wpływa na pracę urządzenia. Z kolei zbyt duży przekrój to niepotrzebne koszty i trudności w montażu.

Przy doborze przewodu elektrycznego do pompy ciepła należy uwzględnić nie tylko moc urządzenia, ale także długość instalacji i warunki otoczenia. Standardowo dla pompy 9kW zaleca się kable o przekroju minimum 4 mm², jednak w niektórych przypadkach może być wymagany większy przekrój.

Moc pompy Minimalny przekrój Zalecany przekrój Maksymalna długość
9 kW 4 mm² 6 mm² 25 m
12 kW 6 mm² 10 mm² 30 m
16 kW 10 mm² 16 mm² 35 m

Rodzaje kabli i liczba żył

Przy instalacji elektrycznej pompy ciepła 9kW kluczową rolę odgrywa nie tylko przekrój, ale i rodzaj kabla. Wybór zależy od specyfiki instalacji i wymagań producenta pompy.

  • 3x2,5mm² - stosowany w prostszych instalacjach, gdzie nie jest wymagany osobny przewód neutralny
  • 4x2,5mm² - zapewnia większą uniwersalność, umożliwiając podłączenie przewodu neutralnego
  • 5x2,5mm² - używany w bardziej zaawansowanych systemach z dodatkowym sterowaniem

Kabel trzyżyłowy (3x2,5mm²) jest często wystarczający dla podstawowych instalacji pomp ciepła. Zawiera on dwie żyły fazowe i jedną ochronną, co wystarcza do zasilenia większości modeli 9kW. Jest lżejszy i łatwiejszy w montażu, co może być zaletą w trudno dostępnych miejscach.

Z kolei kabel zasilający pompę ciepła czterożyłowy (4x2,5mm²) oferuje większą elastyczność. Dodatkowa żyła neutralna może być przydatna w przypadku bardziej zaawansowanych systemów sterowania lub gdy producent wymaga takiego podłączenia. Warto rozważyć ten typ, myśląc o przyszłych rozbudowach systemu.

Czytaj więcej: Jak dobrać pompę ciepła do domu 70m2? Porady eksperta

Wymagania dotyczące izolacji kabla

Izolacja kabla do podłączenia pompy ciepła 9kW musi spełniać surowe wymogi. Najczęściej stosuje się materiały takie jak PVC czy XLPE, które zapewniają odpowiednią ochronę przed uszkodzeniami mechanicznymi i wpływem środowiska.

PVC (polichlorek winylu) to popularny wybór ze względu na dobrą odporność na wilgoć i przystępną cenę. Jednak w przypadku instalacji narażonych na ekstremalne temperatury, lepszym wyborem może być XLPE (polietylen usieciowany).

XLPE charakteryzuje się wyższą odpornością termiczną i mechaniczną niż PVC. Jest idealny do instalacji zewnętrznych lub miejsc o dużych wahaniach temperatur, często spotykanych przy pompach ciepła.

Ważne! Sprawdź oznaczenia na kablach
  • YDY - kabel z izolacją PVC do instalacji wewnętrznych
  • N2XH - kabel bezhalogenowy o zwiększonej odporności na wysokie temperatury
  • YKXS - kabel z izolacją XLPE do instalacji zewnętrznych

Odporność na warunki zewnętrzne

Wybierając przewód elektryczny do pompy ciepła, należy uwzględnić ekspozycję na zmienne warunki atmosferyczne. Deszcz, śnieg, mróz czy intensywne nasłonecznienie mogą znacząco wpłynąć na trwałość i bezpieczeństwo instalacji.

Kable z izolacją XLPE wykazują najlepszą odporność na warunki zewnętrzne. Zachowują elastyczność nawet w niskich temperaturach i są odporne na promieniowanie UV, co przedłuża ich żywotność w instalacjach zewnętrznych.

Trwałość różnych typów izolacji może się znacznie różnić. PVC może wytrzymać 20-30 lat w sprzyjających warunkach, podczas gdy XLPE często oferuje ponad 40 lat bezawaryjnej pracy. Warto zainwestować w wyższej jakości izolację, szczególnie w przypadku trudnych warunków instalacyjnych.

Zabezpieczenia elektryczne dla pompy ciepła

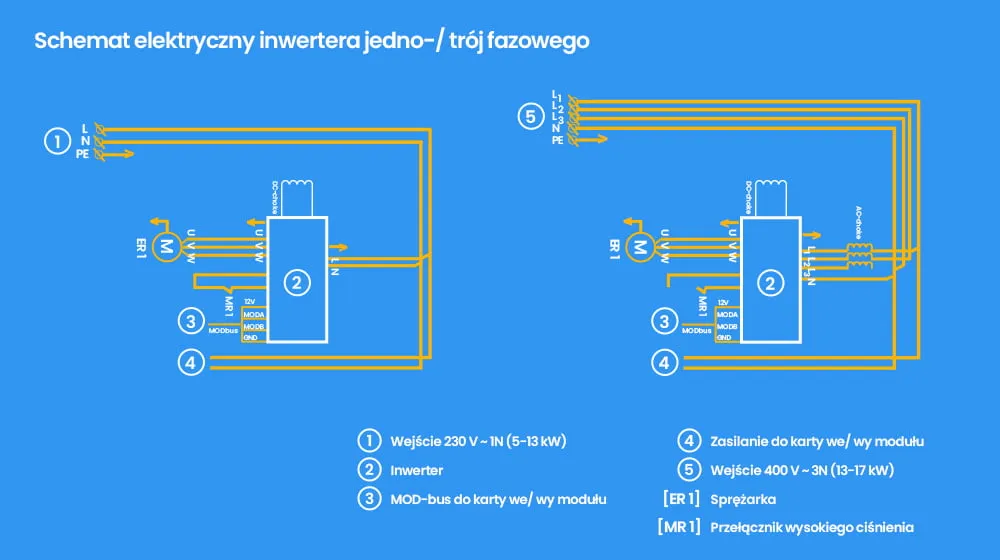

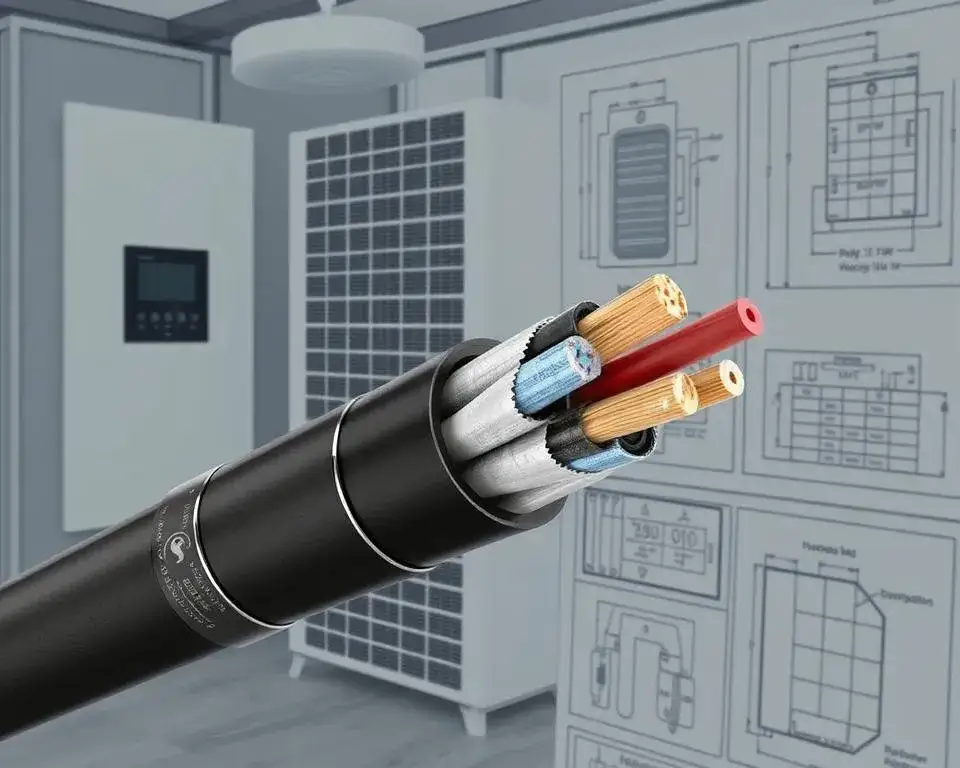

Zdjęcie Jaki kabel do pompy ciepła 9kW - praktyczny poradnik wyboru przewodu

Odpowiednie zabezpieczenia elektryczne są nieodłącznym elementem bezpiecznej instalacji elektrycznej pompy ciepła 9kW. Chronią one zarówno samo urządzenie, jak i całą instalację elektryczną budynku przed potencjalnymi zagrożeniami.

Głównym celem zabezpieczeń jest ochrona przed przeciążeniem, zwarciem oraz porażeniem prądem elektrycznym. Prawidłowo dobrane elementy ochronne zapewniają długotrwałą i bezawaryjną pracę systemu.

  1. Wyłącznik nadprądowy - chroni przed przeciążeniem i zwarciem
  2. Wyłącznik różnicowoprądowy - zabezpiecza przed porażeniem prądem
  3. Ogranicznik przepięć - chroni przed skokami napięcia w sieci
  4. Bezpiecznik termiczny - zabezpiecza przed przegrzaniem

Prawidłowy dobór i instalacja zabezpieczeń elektrycznych to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników i długiej żywotności pompy ciepła.

Dobór zabezpieczeń nadprądowych

Przy wyborze zabezpieczeń nadprądowych dla pompy ciepła 9kW kluczowe jest uwzględnienie prądu rozruchowego urządzenia. Typowo stosuje się wyłączniki o charakterystyce C, które są odporne na krótkotrwałe przetężenia.

Wartość znamionowa wyłącznika powinna być dobrana z uwzględnieniem mocy pompy i specyfikacji producenta. Dla pompy 9kW często stosuje się wyłączniki 20A lub 25A, zależnie od konkretnego modelu i instalacji.

Warto pamiętać, że zbyt niski prąd znamionowy wyłącznika może prowadzić do jego niepożądanego zadziałania podczas rozruchu pompy. Z kolei zbyt wysoka wartość nie zapewni odpowiedniej ochrony przed przeciążeniem.

Prawidłowy montaż okablowania

Poprawne ułożenie kabla do pompy ciepła 9kW jest równie ważne jak jego właściwy dobór. Rozpocznij od dokładnego planowania trasy przewodu, unikając ostrych zagięć i miejsc narażonych na uszkodzenia mechaniczne.

Podczas prowadzenia kabla wewnątrz budynku, wykorzystuj dedykowane trasy kablowe lub korytka. Zapewni to nie tylko estetyczny wygląd, ale także dodatkową ochronę mechaniczną.

W przypadku instalacji zewnętrznej, kabel powinien być umieszczony w rurze osłonowej odpornej na UV. Głębokość ułożenia powinna wynosić minimum 70 cm, aby uniknąć uszkodzeń podczas prac ogrodowych czy przemarzania gruntu.

Pamiętaj o pozostawieniu odpowiedniego zapasu kabla przy przyłączach. Ułatwi to ewentualne późniejsze prace serwisowe i zmniejszy naprężenia na złączach.

Błąd montażowy Konsekwencje
Zbyt małe promienie zgięcia Uszkodzenie izolacji, ryzyko zwarcia
Brak osłony UV dla kabli zewnętrznych Szybka degradacja izolacji, awarie
Nieprawidłowe podłączenie żył Nieprawidłowa praca pompy, ryzyko uszkodzenia
Zbyt płytkie ułożenie kabla w ziemi Ryzyko uszkodzenia mechanicznego, przemarzanie

Prowadzenie przewodów w budynku

Wewnątrz budynku kabel zasilający pompę ciepła powinien być prowadzony z dala od źródeł ciepła i wilgoci. Unikaj prowadzenia równoległego z przewodami telekomunikacyjnymi, aby zapobiec zakłóceniom.

Wykorzystaj dedykowane trasy kablowe lub listwy przypodłogowe do estetycznego i bezpiecznego prowadzenia przewodów. W przypadku przejść przez ściany czy stropy, stosuj odpowiednie przepusty, zabezpieczające kabel przed uszkodzeniem.

Pamiętaj o odpowiednim oznakowaniu przewodu elektrycznego do pompy ciepła. Ułatwi to identyfikację w przyszłości i zwiększy bezpieczeństwo podczas ewentualnych prac remontowych czy serwisowych.

Normy i certyfikaty bezpieczeństwa

Przy wyborze kabla do pompy ciepła 9kW kluczowe jest przestrzeganie obowiązujących norm bezpieczeństwa. Podstawowym standardem jest PN-HD 60364, określający wymagania dla instalacji elektrycznych niskiego napięcia.

Kable powinny posiadać oznaczenie CE, potwierdzające zgodność z europejskimi normami bezpieczeństwa. Dodatkowo, warto zwrócić uwagę na certyfikaty VDE czy TÜV, które świadczą o wysokiej jakości i niezawodności produktu.

Norma PN-EN 50525 określa szczegółowe wymagania dla przewodów elektroenergetycznych niskiego napięcia. Zgodność z tą normą gwarantuje odpowiednią izolację i właściwości mechaniczne kabla.

Niezgodność z obowiązującymi normami może prowadzić do poważnych konsekwencji. Przede wszystkim, stwarza to realne zagrożenie dla bezpieczeństwa użytkowników i instalacji. Dodatkowo, może skutkować odmową wypłaty odszkodowania w przypadku awarii czy pożaru, a także problemami podczas odbiorów technicznych budynku.

Kompleksowy dobór kabla do pompy ciepła 9kW - klucz do bezpiecznej i efektywnej instalacji

Wybór odpowiedniego kabla do pompy ciepła 9kW to proces wymagający uwzględnienia wielu czynników. Przekrój przewodu, liczba żył, rodzaj izolacji oraz prawidłowe zabezpieczenia elektryczne to kluczowe elementy wpływające na bezpieczeństwo i wydajność całego systemu.

Pamiętaj, że minimalny zalecany przekrój dla pompy 9kW to 4 mm², jednak w zależności od długości instalacji i warunków otoczenia, może być konieczne zastosowanie większego przekroju. Wybierając między kablami 3x2,5mm² a 4x2,5mm², weź pod uwagę możliwość przyszłej rozbudowy systemu.

Nie zapomnij o odpowiedniej izolacji kabla, szczególnie w przypadku instalacji zewnętrznych. Materiały takie jak XLPE oferują doskonałą ochronę przed wpływem warunków atmosferycznych. Prawidłowy montaż, zgodny z normami i przepisami, to gwarancja długotrwałej i bezawaryjnej pracy twojej pompy ciepła.

Źródło:

[1]

https://centrumrekuperacji.pl/jaki-kabel-do-pompy-ciepla-9kw/

[2]

https://doradztwo-energetyczne.eu/pompy-ciepla/jaki-przewod-do-pompy-ciepla-elektryczne-kable-do-montazu-pompy/

[3]

https://instaltechnik.pl/jaki-kabel-do-pompy-ciepla-wybrac/

[4]

https://elektryka.edu.pl/jaki-przewod-do-pompy-ciepla-wybor-i-porady/

[5]

https://magazyn.ceneo.pl/artykuly/jaki-kabel-do-pompy-ciepla-9kw

Najczęstsze pytania

Podłączenie pompy ciepła powinno być wykonane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Nieprawidłowa instalacja może prowadzić do uszkodzenia urządzenia, zagrożenia pożarowego lub porażenia prądem. Dodatkowo, samodzielny montaż może skutkować utratą gwarancji producenta.

Maksymalna długość kabla zależy od jego przekroju oraz mocy pompy. Dla pompy 9kW i kabla 4mm², zalecana długość nie powinna przekraczać 25 metrów. Przy dłuższych odcinkach należy zwiększyć przekrój przewodu, aby uniknąć spadków napięcia i przegrzewania się instalacji.

Kabel wymaga zabezpieczenia mechanicznego w postaci rurki osłonowej lub korytka kablowego, szczególnie na odcinkach zewnętrznych. Osłona chroni przed uszkodzeniami mechanicznymi, promieniowaniem UV oraz wpływem warunków atmosferycznych, zapewniając długotrwałą żywotność instalacji.

Zaleca się przeprowadzanie regularnych przeglądów instalacji elektrycznej raz w roku. Podczas kontroli należy sprawdzić stan izolacji, połączeń oraz zabezpieczeń. Widoczne uszkodzenia, przebarwienia izolacji lub luźne połączenia wymagają natychmiastowej interwencji elektryka.

Kabel można układać w ziemi, ale musi być to przewód z odpowiednią izolacją oznaczony jako ziemny. Należy go umieścić na głębokości minimum 70cm, w rurze osłonowej, na podsypce z piasku. Trasa kabla powinna być oznaczona taśmą ostrzegawczą ułożoną 30cm nad przewodem.
