Prawidłowe podłączenie pompy ciepła o mocy 12 kW wymaga starannego doboru odpowiedniego okablowania elektrycznego. Kluczowym elementem jest wybór właściwego kabla, który zapewni bezpieczną i efektywną pracę urządzenia. To podstawowy krok w procesie instalacji.

Instalacja pompy ciepła musi spełniać określone wymogi techniczne, szczególnie w zakresie przekroju przewodów i zabezpieczeń. Odpowiedni dobór kabla ma bezpośredni wpływ na bezpieczeństwo i wydajność całego systemu.

Najważniejsze informacje:
  • Zalecany przekrój kabla to 5x4 mm² lub 5x6 mm²
  • Konieczne jest zastosowanie kabla pięciożyłowego typu YKY
  • Instalacja wymaga osobnego obwodu zasilającego
  • Długość trasy kablowej wpływa na wybór przekroju przewodu
  • System wymaga profesjonalnych zabezpieczeń elektrycznych
  • Kabel musi być odporny na warunki atmosferyczne

Znaczenie odpowiedniego kabla dla pompy ciepła 12 kW

Prawidłowy dobór kabla do pompy ciepła 12 kW ma kluczowe znaczenie dla bezpieczeństwa i wydajności instalacji. Przewód elektryczny pompa ciepła 12kW musi zapewnić stabilne zasilanie i być odporny na różnorodne warunki atmosferyczne. Niewłaściwie dobrany kabel może prowadzić do przegrzewania się instalacji, spadków napięcia, a nawet uszkodzenia urządzenia.

Zalecany przekrój kabla do pompy ciepła 12 kW

Dla pompy ciepła 12 kW zaleca się stosowanie kabla o przekroju 5x4 mm² lub 5x6 mm². Te wartości zostały dobrane z uwzględnieniem mocy urządzenia oraz typowych warunków instalacyjnych.

  • Długość trasy kablowej
  • Sposób ułożenia przewodów
  • Temperatura otoczenia
  • Możliwe spadki napięcia

Czytaj więcej: Ile fotowoltaiki do pompy ciepła? Poznaj optymalne rozwiązanie

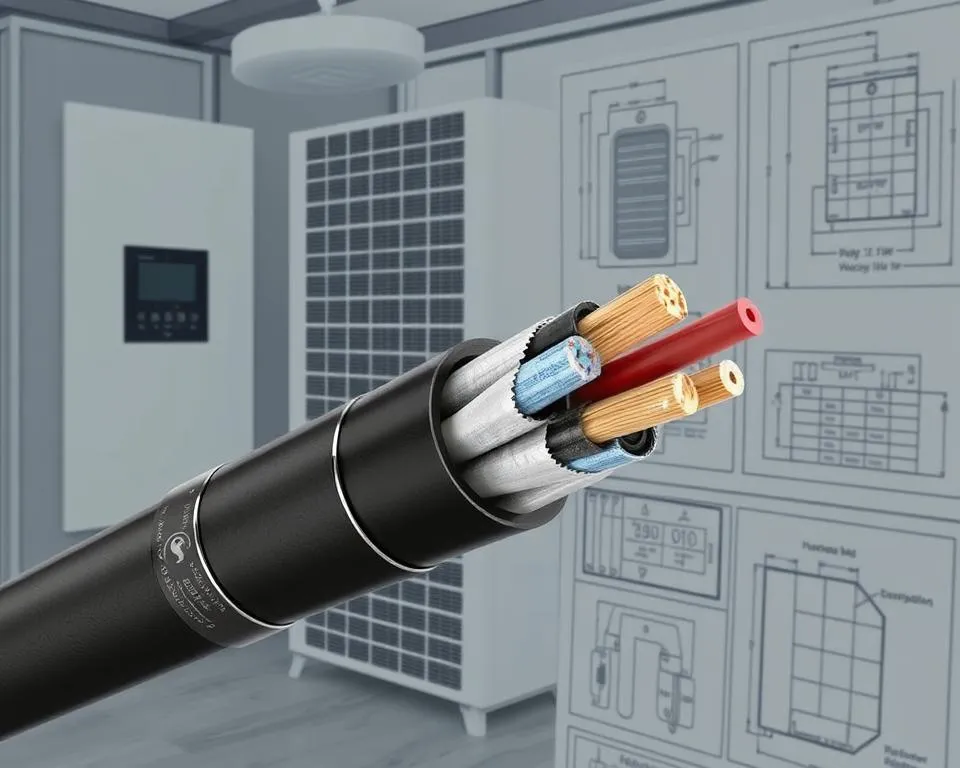

Rodzaj kabla odpowiedni dla pompy ciepła

Kabel YKY pompa ciepła to najczęściej wybierane rozwiązanie ze względu na jego wyjątkową trwałość. Ten typ przewodu charakteryzuje się izolacją z PVC oraz dodatkowym płaszczem ochronnym. Jest szczególnie polecany do pomp ciepła ze względu na wysoką odporność na uszkodzenia mechaniczne i zmienne warunki atmosferyczne.

Właściwość Kabel YKY Inne kable
Odporność na wilgoć Wysoka Średnia
Wytrzymałość mechaniczna Bardzo dobra Dobra
Temperatura pracy -40°C do +70°C -25°C do +60°C

Odporność kabla na warunki zewnętrzne

Odporność na wilgoć i uszkodzenia mechaniczne to kluczowe parametry przy wyborze kabla zasilającego do pompy ciepła. Przewód musi zachować swoje właściwości nawet przy długotrwałym narażeniu na zmienne warunki atmosferyczne. Izolacja kabla powinna skutecznie chronić przed wilgocią, która mogłaby doprowadzić do zwarcia.

Wpływ długości kabla na jego dobór

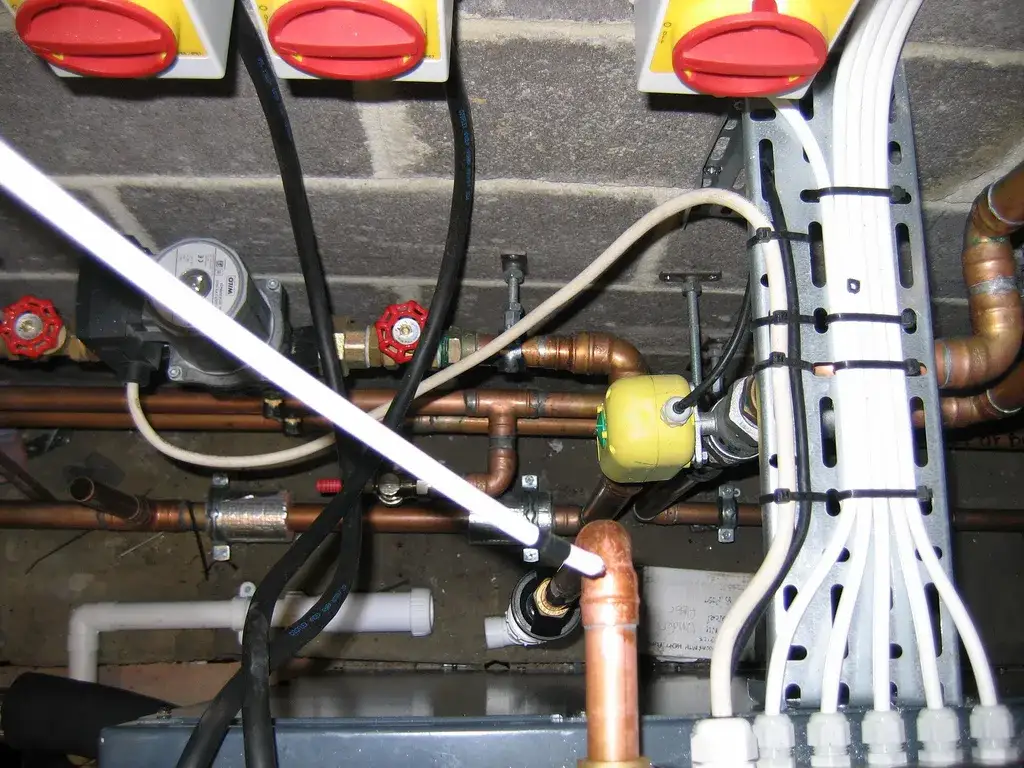

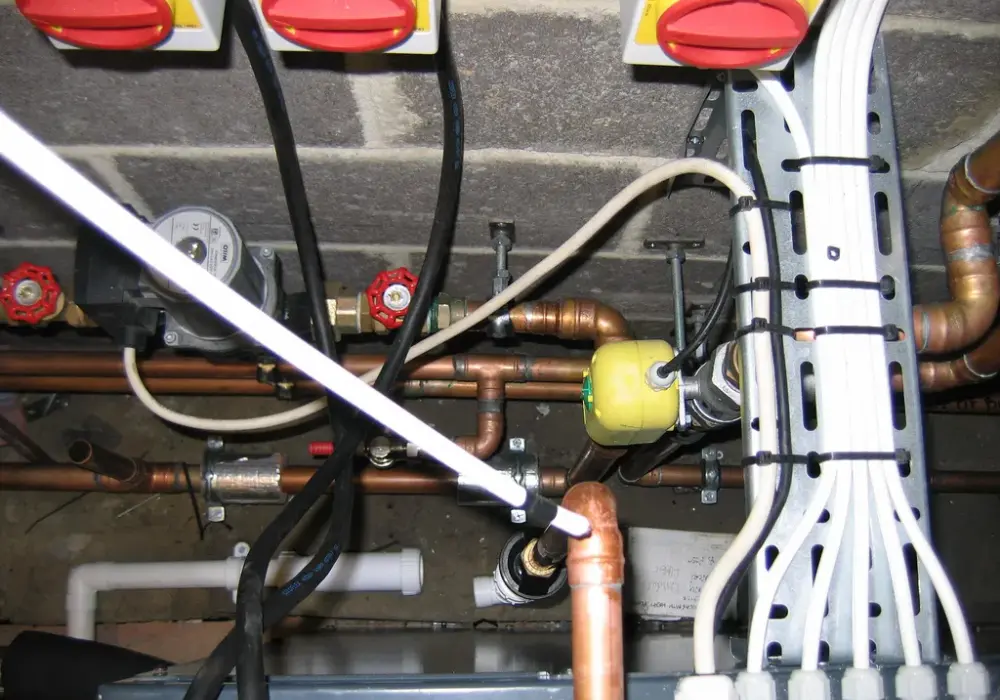

Zdjęcie Jaki kabel do pompy ciepła 12 kW? Poradnik doboru i instalacji

Dobór kabla pompa ciepła zależy znacząco od długości trasy. Przy dłuższych odcinkach (powyżej 20 metrów) należy rozważyć zwiększenie przekroju przewodu. Przykładowo, dla trasy 30-metrowej warto zwiększyć przekrój z 5x4 mm² na 5x6 mm².

Zabezpieczenia elektryczne dla pompy ciepła 12 kW

Instalacja elektryczna pompa ciepła wymaga odpowiednich zabezpieczeń. Konieczne jest zastosowanie wyłącznika nadprądowego oraz różnicowo-prądowego. Te elementy chronią zarówno urządzenie, jak i użytkowników przed porażeniem lub zwarciem.

Jak dobrać odpowiednie zabezpieczenia?

Zabezpieczenia należy dobrać zgodnie z mocą pompy ciepła i charakterystyką instalacji. Dla pompy 12 kW zaleca się wyłącznik nadprądowy typu C20 lub C25. Wyłącznik różnicowo-prądowy powinien mieć czułość 30mA.

Wydzielony obwód zasilający dla pompy ciepła

Pompa ciepła wymaga dedykowanego obwodu zasilającego. Dzięki temu unikamy przeciążeń i spadków napięcia spowodowanych pracą innych urządzeń. Brak wydzielonego obwodu może skutkować niestabilną pracą pompy i zwiększonym zużyciem energii.

Ważne wskazówki przy instalacji:
  • Zawsze sprawdź zgodność przekroju kabla z dokumentacją techniczną
  • Zabezpiecz przewód przed uszkodzeniami mechanicznymi
  • Zachowaj odpowiednie odległości od innych instalacji
  • Używaj tylko certyfikowanych materiałów

Proces instalacji kabla do pompy ciepła

Prawidłowa instalacja wymaga dokładnego planowania i przestrzegania określonych procedur. Należy zwrócić szczególną uwagę na odpowiednie ułożenie i zabezpieczenie przewodu.

  1. Określenie trasy prowadzenia kabla
  2. Przygotowanie przepustów i mocowań
  3. Ułożenie kabla zgodnie z projektem
  4. Podłączenie do rozdzielnicy
  5. Wykonanie połączeń w jednostce zewnętrznej
  6. Sprawdzenie poprawności instalacji

Kiedy skonsultować się z profesjonalistą?

Konsultacja ze specjalistą jest niezbędna przy nietypowym układzie instalacji lub długich trasach kablowych. Profesjonalista powinien również zweryfikować dobór zabezpieczeń i jakość wykonanych połączeń. Pomoc fachowca jest kluczowa dla zapewnienia bezpiecznej i efektywnej pracy systemu.

Najważniejsze aspekty przy doborze kabla do pompy ciepła 12 kW

Wybór odpowiedniego kabla do pompy ciepła 12 kW to kluczowy element całej instalacji. Zalecany przekrój przewodu 5x4 mm² lub 5x6 mm² w połączeniu z kablem typu YKY zapewni bezpieczną i efektywną pracę urządzenia. Pamiętaj o uwzględnieniu długości trasy - dłuższe odcinki mogą wymagać większego przekroju.

Instalacja elektryczna pompa ciepła wymaga nie tylko właściwego przewodu, ale także kompleksowego systemu zabezpieczeń. Wydzielony obwód zasilający, wyłącznik nadprądowy typu C20/C25 oraz różnicowo-prądowy o czułości 30mA to elementy niezbędne dla bezpieczeństwa instalacji.

W przypadku wątpliwości dotyczących doboru kabla pompa ciepła lub nietypowej instalacji, zawsze warto skonsultować się z profesjonalistą. To inwestycja w bezpieczeństwo i długotrwałą, bezawaryjną pracę całego systemu.

Źródło:

[1]

https://centrumrekuperacji.pl/jaki-kabel-do-pompy-ciepla-12-kw/

[2]

https://doradztwo-energetyczne.eu/pompy-ciepla/jaki-przewod-do-pompy-ciepla-elektryczne-kable-do-montazu-pompy/

[3]

https://ecoklimatyzacjalodz.pl/aktualnosci/jak-przygotowac-nowy-dom-pod-instalacje-pompy-ciepla/

[4]

https://kb.pl/porady/jakie-zasilanie-do-pompy-ciepla-_wp22/

Najczęstsze pytania

Nie zaleca się używania kabla o mniejszym przekroju niż rekomendowany. Może to prowadzić do przegrzewania się przewodów, spadków napięcia i potencjalnego uszkodzenia pompy ciepła. Zawsze stosuj się do zaleceń producenta i norm elektrycznych, aby zapewnić bezpieczne i efektywne działanie urządzenia.

Długość kabla zasilającego pompę ciepła 12 kW zależy od kilku czynników, w tym przekroju przewodu i spadku napięcia. Generalnie, im dłuższy kabel, tym większy powinien być jego przekrój. Dla typowych instalacji zaleca się, aby długość nie przekraczała 30-50 metrów. W przypadku dłuższych tras, konieczne może być zwiększenie przekroju kabla.

Kabel zasilający pompę ciepła powinien być odpowiednio zabezpieczony przed warunkami atmosferycznymi i uszkodzeniami mechanicznymi. W przypadku instalacji zewnętrznych, zakopanie kabla w ziemi jest często zalecanym rozwiązaniem. Należy jednak użyć kabla przeznaczonego do układania w ziemi i umieścić go w rurze osłonowej na odpowiedniej głębokości, zgodnie z lokalnymi przepisami.

Regularne sprawdzanie stanu kabla zasilającego pompę ciepła jest ważne dla bezpieczeństwa i efektywności instalacji. Zaleca się przeprowadzanie wizualnej inspekcji co najmniej raz w roku, a także po ekstremalnych zjawiskach pogodowych. Dodatkowo, podczas corocznego przeglądu pompy ciepła, warto poprosić specjalistę o sprawdzenie stanu połączeń elektrycznych.

Instalacja kabla do pompy ciepła 12 kW wymaga specjalistycznej wiedzy i umiejętności. Ze względów bezpieczeństwa i zgodności z przepisami, zaleca się powierzenie tego zadania wykwalifikowanemu elektrykowi. Niewłaściwa instalacja może prowadzić do poważnych problemów, w tym pożaru lub uszkodzenia sprzętu. Profesjonalna instalacja zapewni bezpieczeństwo i optymalne działanie systemu.
