Ograniczniki przepięć (SPD) to podstawowe elementy zabezpieczające instalacje fotowoltaiczne przed szkodliwym wzrostem napięcia. Chronią one zarówno panele słoneczne, jak i falowniki przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi i zakłóceniami elektrycznymi.
Występują w dwóch głównych typach: T1 i T2. Typ 1 chroni przed bezpośrednimi uderzeniami pioruna, podczas gdy Typ 2 zabezpiecza przed przepięciami pośrednimi. Właściwy dobór ograniczników ma kluczowe znaczenie dla bezpieczeństwa całej instalacji PV.
Kluczowe informacje:- Ograniczniki przepięć są niezbędne do ochrony systemów fotowoltaicznych
- Chronią przed przepięciami atmosferycznymi i zakłóceniami elektrycznymi
- Typ T1 stosuje się w obiektach z instalacją odgromową
- Typ T2 sprawdza się w standardowych instalacjach bez systemu odgromowego
- Zabezpieczają zarówno panele, jak i falowniki przed awarią
- Zmniejszają ryzyko pożaru instalacji
- Wydłużają żywotność całego systemu fotowoltaicznego
Typy ograniczników przepięć do instalacji fotowoltaicznych
Ograniczniki przepięć do paneli słonecznych stanowią kluczowy element systemu zabezpieczeń instalacji fotowoltaicznej. Chronią one wrażliwe komponenty przed nagłymi skokami napięcia, które mogą prowadzić do poważnych uszkodzeń. Ochrona przeciwprzepięciowa instalacji PV jest szczególnie istotna ze względu na ekspozycję paneli na zewnętrzne warunki atmosferyczne.
Zabezpieczenie instalacji fotowoltaicznej przed przepięciami wymaga odpowiedniego doboru typu ogranicznika. W praktyce najczęściej stosuje się dwa rodzaje: T1 do ochrony przed bezpośrednimi wyładowaniami atmosferycznymi oraz T2 zabezpieczający przed przepięciami pośrednimi. Właściwy wybór zależy od lokalizacji instalacji i poziomu zagrożenia przepięciami.

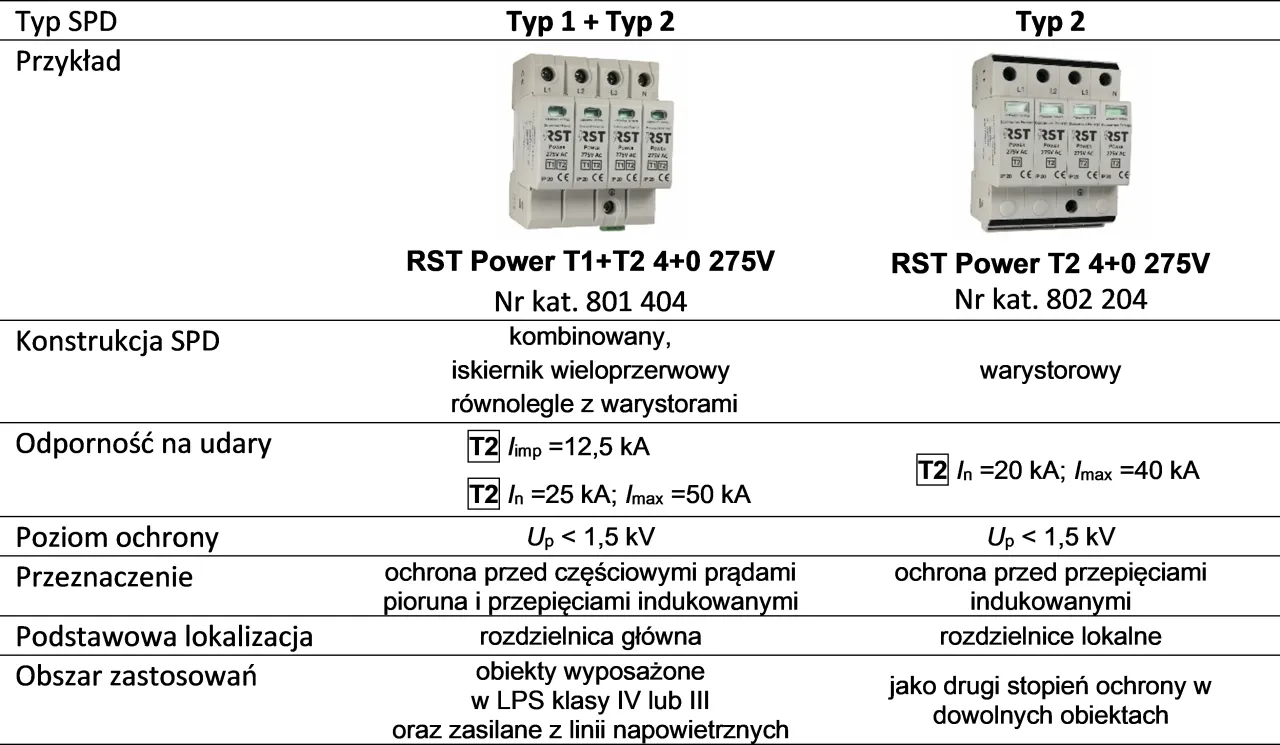

| Parametr | Typ 1 (T1) | Typ 2 (T2) |
|---|---|---|
| Zastosowanie | Instalacje z systemem odgromowym | Standardowe instalacje PV |
| Prąd impulsowy | ≥ 12,5 kA | 5-10 kA |
| Wytrzymałość | Bardzo wysoka | Średnia |
| Cena | Od 800 zł | Od 400 zł |
Na co zwrócić uwagę przy wyborze ogranicznika przepięć
Wybór ogranicznika SPD do fotowoltaiki wymaga uwzględnienia kilku kluczowych parametrów. Właściwy dobór zabezpieczenia ma bezpośredni wpływ na bezpieczeństwo całej instalacji. Należy dokładnie przeanalizować specyfikację techniczną i wymagania systemowe.
- Napięcie znamionowe - dostosowane do napięcia roboczego systemu PV
- Prąd impulsowy - minimum 12,5 kA dla typu T1
- Klasa ochrony - T1 lub T2 w zależności od lokalizacji
- Miejsce montażu - rozdzielnice DC i AC
- Certyfikaty potwierdzające jakość i zgodność z normami
Napięcie znamionowe i prąd impulsowy to fundamentalne parametry przy doborze ograniczników przepięć do fotowoltaiki. Te wartości muszą być precyzyjnie dobrane do parametrów chronionej instalacji PV.
Lokalizacja montażu i posiadane certyfikaty determinują skuteczność ochrony przeciwprzepięciowej. Warto zwrócić uwagę na klasę ochrony, która powinna odpowiadać specyfice danej instalacji fotowoltaicznej.
Czytaj więcej: Fotowoltaika off grid: Wady i zalety autonomicznego systemu
Parametry techniczne ograniczników - co musisz wiedzieć
Zabezpieczenie przepięciowe fotowoltaika wymaga znajomości podstawowych parametrów technicznych. Najważniejszym z nich jest napięcie znamionowe UC, które musi być wyższe niż maksymalne napięcie systemu PV. Dodatkowo kluczowy jest poziom ochrony UP, określający maksymalny poziom napięcia przepuszczanego przez ogranicznik.
Prąd znamionowy wyładowczy In określa zdolność ogranicznika do odprowadzania przepięć. Dla systemów fotowoltaicznych zaleca się wartości od 15 do 20 kA. Ważnym parametrem jest również czas zadziałania, który powinien być krótszy niż 25 nanosekund.

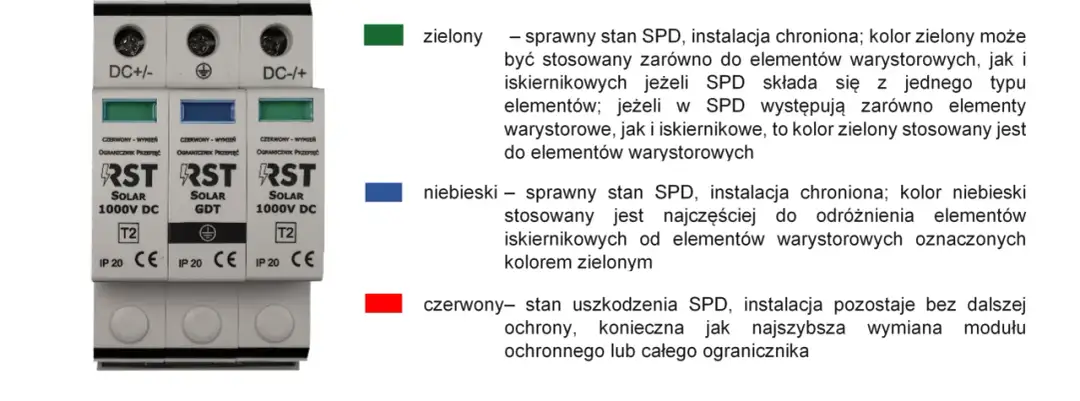

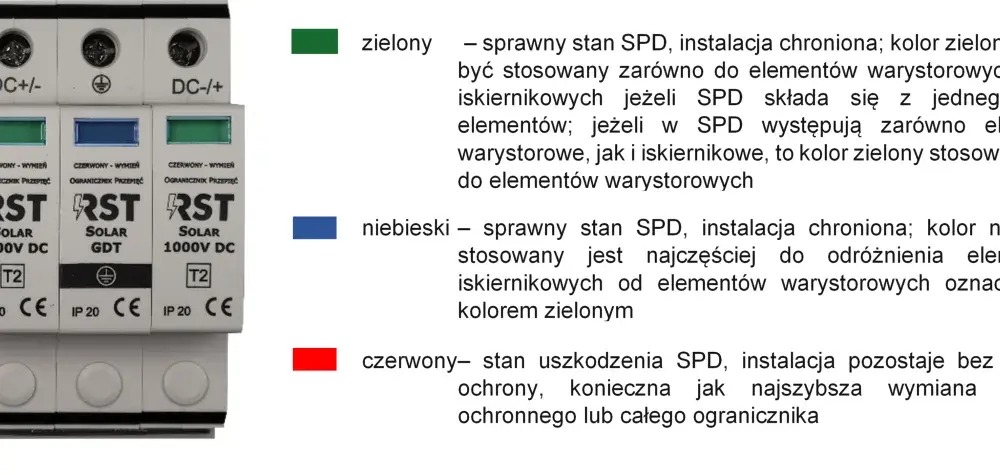

Trwałość ogranicznika zależy od jego odporności na prądy udarowe. Im wyższa wartość Iimp (dla typu T1) lub Imax (dla typu T2), tym dłuższa żywotność urządzenia. Należy pamiętać o regularnej kontroli wskaźnika sprawności ogranicznika.
| Model | Napięcie UC | Prąd In | Klasa |
|---|---|---|---|
| HLSA6,5 PV 200 | 200V DC | 15 kA | T2 |
| OPV T1+T2 | 1000V DC | 20 kA | T1+T2 |
Jak dobrać moc ogranicznika do wielkości instalacji
Dobór mocy ogranicznika przepięć do fotowoltaiki zależy od wielkości instalacji i maksymalnego napięcia systemu. Dla typowej instalacji domowej o mocy do 10 kWp wystarczający będzie ogranicznik typu T2 o prądzie nominalnym 15 kA. Większe systemy wymagają zastosowania mocniejszych zabezpieczeń.
W przypadku instalacji przemysłowych zaleca się stosowanie kombinowanych ograniczników T1+T2. Taki wybór zapewnia kompleksową ochronę przed bezpośrednimi i pośrednimi wyładowaniami. Należy również uwzględnić liczbę stringów w instalacji.
Prawidłowy montaż ograniczników przepięć
Ochrona przeciwprzepięciowa paneli fotowoltaicznych wymaga właściwego montażu zabezpieczeń. Profesjonalna instalacja gwarantuje skuteczną ochronę wszystkich komponentów systemu. Nieprawidłowy montaż może znacząco obniżyć skuteczność zabezpieczenia.
Montaż ograniczników przepięć do fotowoltaiki powinien być wykonany przez wykwalifikowanego instalatora. Należy przestrzegać zaleceń producenta dotyczących sposobu instalacji. Kluczowe jest także odpowiednie uziemienie systemu.
- Sprawdzenie parametrów instalacji i dobór odpowiedniego typu ogranicznika
- Weryfikacja miejsca montażu pod kątem dostępności i warunków środowiskowych
- Montaż ogranicznika w rozdzielnicy zgodnie z dokumentacją techniczną
- Podłączenie przewodów zgodnie ze schematem
- Kontrola połączeń i dokręcenie zacisków
- Pomiary kontrolne po zakończeniu instalacji
Gdzie montować ograniczniki w instalacji PV
Ograniczniki przepięć do paneli słonecznych należy montować jak najbliżej chronionych urządzeń. Standardowo instaluje się je w rozdzielnicy DC przy falowniku oraz w rozdzielnicy AC przy przyłączu sieciowym.
W przypadku rozległych instalacji fotowoltaicznych konieczne może być zastosowanie dodatkowych punktów ochrony. Ograniczniki powinny być zainstalowane w miejscach łatwo dostępnych dla serwisu.
Ile kosztuje zabezpieczenie instalacji fotowoltaicznej
Koszt zabezpieczenia instalacji fotowoltaicznej przed przepięciami zależy od typu ogranicznika, jego parametrów oraz wielkości instalacji. Na cenę wpływa również marka producenta i wymagane certyfikaty. Profesjonalny montaż to dodatkowy koszt, który należy uwzględnić w budżecie.
Podstawowe ograniczniki typu T2 dla domowej instalacji PV to wydatek rzędu 400-600 zł za sztukę. Należy pamiętać o konieczności montażu minimum dwóch sztuk - po stronie DC i AC.
Zaawansowane systemy ochrony typu T1+T2 to koszt od 800 do 1500 zł za element. W przypadku większych instalacji całkowity koszt zabezpieczeń może przekroczyć 3000 zł.
Zagrożenia związane z niewłaściwym doborem ogranicznika
Nieodpowiedni dobór ogranicznika SPD do fotowoltaiki może prowadzić do poważnych awarii systemu. Zbyt słabe zabezpieczenie nie zapewni wystarczającej ochrony przed przepięciami.
Niedopasowane parametry ogranicznika mogą skutkować uszkodzeniem falownika i paneli. Konsekwencją może być całkowita utrata sprawności instalacji.
Niewłaściwy montaż lub brak regularnych przeglądów zwiększa ryzyko pożaru. System pozbawiony skutecznej ochrony przeciwprzepięciowej stanowi zagrożenie dla całego budynku.
Wymogi prawne dotyczące ochrony przeciwprzepięciowej w fotowoltaice
Instalacja ochrony przeciwprzepięciowej instalacji PV musi spełniać wymogi normy PN-HD 60364-7-712. Określa ona szczegółowe wymagania dotyczące zabezpieczeń w systemach fotowoltaicznych. Konieczne jest również przestrzeganie wytycznych zawartych w normie PN-EN 61643-11.
Każda instalacja fotowoltaiczna podłączona do sieci wymaga certyfikowanych zabezpieczeń przepięciowych. Dobór odpowiedniej klasy ochrony zależy od lokalizacji instalacji i poziomu zagrożenia wyładowaniami atmosferycznymi. System musi być regularnie kontrolowany przez uprawnionego elektryka.
Brak wymaganych zabezpieczeń może skutkować odmową przyłączenia instalacji do sieci. Dodatkowo, w przypadku szkód spowodowanych przepięciami, ubezpieczyciel może odmówić wypłaty odszkodowania.
Kompleksowa ochrona przepięciowa - klucz do bezpiecznej instalacji fotowoltaicznej
Ograniczniki przepięć to fundamentalne elementy każdej instalacji fotowoltaicznej. Ich prawidłowy dobór i montaż decydują o bezpieczeństwie całego systemu PV. Kluczowe jest dopasowanie typu ogranicznika (T1 lub T2) do specyfiki instalacji i lokalnych warunków atmosferycznych.
Przy wyborze zabezpieczenia przeciwprzepięciowego należy zwrócić szczególną uwagę na parametry techniczne, takie jak napięcie znamionowe i prąd impulsowy. Koszt podstawowej ochrony rozpoczyna się od 800-1200 zł, jednak jest to niezbędna inwestycja w bezpieczeństwo systemu wartego kilkadziesiąt tysięcy złotych.
Profesjonalny montaż i regularne przeglądy ograniczników przepięć to gwarancja skutecznej ochrony paneli i falownika. Przestrzeganie wymogów prawnych i norm technicznych nie tylko zabezpiecza instalację, ale również zapewnia możliwość uzyskania odszkodowania w przypadku ewentualnych szkód.
