Czym mierzymy natężenie prądu? Poznaj narzędzia pomiarowe

Czym mierzymy natężenie prądu? Poznaj narzędzia pomiarowe
Autor Mirosław Pietrzak
Mirosław Pietrzak14 października 2024 | 7 min

Pomiar natężenia prądu to kluczowy aspekt w elektrotechnice i elektronice. Pozwala on na monitorowanie przepływu elektronów w obwodzie elektrycznym. Do pomiaru wykorzystuje się różne narzędzia. Amperomierz to podstawowe urządzenie, często będące częścią multimetru. Wymaga on podłączenia szeregowego w obwodzie. Miernik cęgowy umożliwia pomiar bez przerywania obwodu. Działa na zasadzie indukcji elektromagnetycznej. Natężenie prądu mierzy się w amperach (A). Prawidłowy pomiar jest istotny dla diagnostyki, optymalizacji i bezpieczeństwa urządzeń elektrycznych.

Najważniejsze informacje:
  • Amperomierz wymaga podłączenia szeregowego
  • Miernik cęgowy umożliwia pomiar bezinwazyjny
  • Jednostką natężenia prądu jest amper (A)
  • Poprawny pomiar zapewnia bezpieczeństwo i efektywność urządzeń
  • Różne urządzenia mają różne typowe wartości natężenia prądu

Amperomierz - podstawowe narzędzie do pomiaru natężenia prądu

Amperomierz to kluczowe urządzenie do pomiaru natężenia prądu. Służy do bezpośredniego mierzenia ilości elektronów przepływających przez obwód elektryczny w jednostce czasu.

Zasada działania amperomierza opiera się na zjawisku elektromagnetycznym. Gdy prąd przepływa przez cewkę wewnątrz urządzenia, wytwarza pole magnetyczne. Siła tego pola jest proporcjonalna do natężenia prądu, co pozwala na dokładny odczyt.

Wyróżniamy dwa główne typy amperomierzy: analogowe i cyfrowe. Te pierwsze posiadają wskazówkę poruszającą się po skali, co daje szybki wizualny odczyt. Amperomierze cyfrowe wyświetlają wartość numeryczną na ekranie LCD, oferując większą precyzję pomiaru. Wybór między nimi zależy od konkretnych potrzeb i preferencji użytkownika.

Miernik cęgowy - bezinwazyjny pomiar prądu

Miernik cęgowy to innowacyjne urządzenie mierzące prąd elektryczny bez konieczności przerywania obwodu. Jego charakterystyczną cechą są ruchome szczęki, które obejmują przewód.

Zasada działania miernika cęgowego opiera się na zjawisku indukcji elektromagnetycznej. Gdy prąd przepływa przez przewód, wytwarza wokół niego pole magnetyczne. Cęgi miernika, działając jak transformator, wykrywają to pole i przekształcają je na sygnał proporcjonalny do natężenia prądu. Dzięki temu możliwy jest precyzyjny pomiar bez ingerencji w obwód.

Zalety stosowania miernika cęgowego:

  • Bezpieczeństwo - brak konieczności przerywania obwodu
  • Szybkość pomiaru - wystarczy objąć przewód cęgami
  • Wszechstronność - możliwość pomiaru w trudno dostępnych miejscach
  • Dokładność - minimalizacja błędów związanych z ingerencją w obwód

Czytaj więcej: Jak łatwo sprawdzić rachunek za prąd PGE online - poradnik

Jak prawidłowo podłączyć i użyć amperomierz?

  1. Wybierz odpowiedni zakres pomiarowy na amperomierzu.
  2. Wyłącz zasilanie w mierzonym obwodzie.
  3. Przerwij obwód w miejscu pomiaru.
  4. Podłącz amperomierz szeregowo w przerwanym miejscu.
  5. Włącz zasilanie i odczytaj wynik pomiaru.

Podczas pomiaru natężenia prądu zachowaj szczególną ostrożność. Upewnij się, że twoje ręce są suche, a miejsce pracy - bezpieczne. Nigdy nie przekraczaj maksymalnego zakresu pomiarowego amperomierza. W razie wątpliwości, zawsze zacznij od najwyższego zakresu i stopniowo go zmniejszaj.

Ważne! Zawsze przestrzegaj zasad bezpieczeństwa podczas pomiaru natężenia prądu. Nieprawidłowe użycie może prowadzić do porażenia prądem lub uszkodzenia sprzętu.

Jednostka pomiaru natężenia prądu - amper

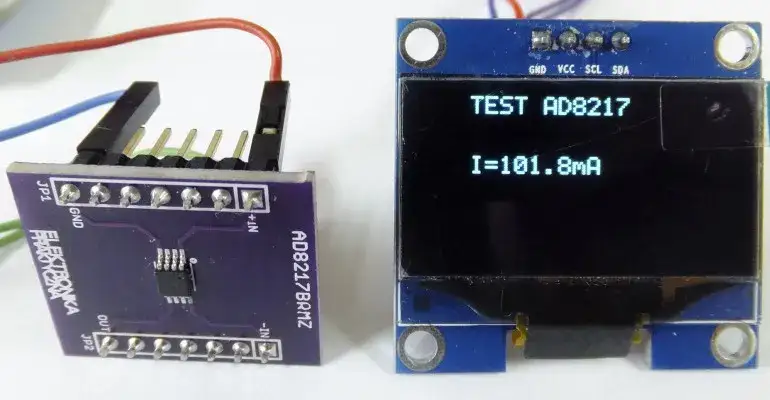

Zdjęcie Czym mierzymy natężenie prądu? Poznaj narzędzia pomiarowe

Amper (A) to podstawowa jednostka natężenia prądu elektrycznego w układzie SI. Definiuje się go jako przepływ jednego kulomba ładunku elektrycznego w ciągu jednej sekundy.

Historia ampera sięga XIX wieku. Nazwano go na cześć francuskiego fizyka André-Marie Ampère'a, pioniera elektromagnetyzmu. Pierwotnie amper definiowano w oparciu o siłę oddziaływania między przewodnikami z prądem. W 2019 roku definicję zrewidowano, opierając ją na stałej elementarnej ładunku elektrycznego.

Mniejsze jednostki natężenia prądu

W praktyce często używa się mniejszych jednostek: miliampera (mA), równego 0,001 A, i mikroampera (µA), równego 0,000001 A. Te podjednostki są szczególnie przydatne przy pomiarach małych prądów.

Mniejsze jednostki znajdują zastosowanie w elektronice, gdzie operuje się niewielkimi wartościami prądu. Używa się ich np. przy pomiarach w układach scalonych czy przy analizie zużycia energii w urządzeniach o niskim poborze mocy.

Typowe wartości natężenia prądu dla urządzeń domowych

Znajomość typowych wartości natężenia prądu pomaga w zrozumieniu zużycia energii przez sprzęty domowe.

Urządzenie Typowy pobór prądu
Żarówka LED 0,05 - 0,1 A
Laptop 0,2 - 0,5 A
Telewizor LCD 0,5 - 1,5 A
Lodówka 1 - 2 A
Pralka 5 - 10 A
Czajnik elektryczny 8 - 12 A
Klimatyzator 15 - 20 A

Jak interpretować wyniki pomiaru?

Interpretując wyniki pomiaru amperów, porównuj je z typowymi wartościami dla danego urządzenia. Znaczne odchylenia mogą wskazywać na problem. Pamiętaj, że niektóre sprzęty, jak pralki czy lodówki, mają zmienne pobory prądu w zależności od cyklu pracy.

Znajomość typowych wartości pomaga w wykrywaniu anomalii. Może to być pierwszy krok w diagnostyce problemów z urządzeniami elektrycznymi lub w optymalizacji zużycia energii w domu.

Inne metody pomiaru natężenia prądu

Oprócz amperomierzy i mierników cęgowych, istnieją też inne metody pomiaru natężenia. Boczniki prądowe to precyzyjne rezystory, które mierzą spadek napięcia proporcjonalny do przepływającego prądu. Czujniki Halla wykorzystują efekt magnetyczny do bezkontaktowego pomiaru prądu.

Specjalistyczne zastosowania wymagają czasem unikalnych rozwiązań. W przemyśle wykorzystuje się transformatory prądowe do pomiaru wysokich natężeń, a w badaniach naukowych stosuje się ultraczułe magnetometry SQUID do detekcji nawet najmniejszych prądów.

Znaczenie pomiaru natężenia prądu w codziennym życiu

Bezpieczeństwo elektryczne to kluczowy aspekt pomiaru natężenia prądu. Regularne sprawdzanie poboru prądu przez urządzenia pomaga wykryć potencjalne zagrożenia, takie jak przeciążenia czy zwarcia. Dzięki temu możemy uniknąć pożarów czy uszkodzeń sprzętu.

Oszczędność energii to kolejna korzyść z monitorowania natężenia prądu. Znając pobór prądu urządzeń, łatwiej zidentyfikujemy "pożeraczy energii" w domu. Umożliwia to podjęcie świadomych decyzji o wymianie sprzętu na bardziej energooszczędny.

Diagnostyka urządzeń elektrycznych często opiera się na pomiarze prądu. Nietypowe wartości mogą sygnalizować problemy z silnikiem, zużyte łożyska czy inne usterki. Szybka identyfikacja takich problemów pozwala na wczesną interwencję i uniknięcie kosztownych napraw.

Klucz do bezpiecznej elektryki: Pomiar natężenia prądu

Pomiar natężenia prądu to fundamentalna umiejętność w świecie elektryki i elektroniki. Dzięki narzędziom takim jak amperomierz czy miernik cęgowy, możemy precyzyjnie określić ilość prądu przepływającego przez obwód. Ta wiedza jest nieoceniona zarówno dla profesjonalistów, jak i dla domowych majsterkowiczów.

Zrozumienie, czym mierzymy natężenie prądu, otwiera drzwi do efektywnego zarządzania energią w naszych domach i miejscach pracy. Regularne pomiary pomagają wykryć potencjalne problemy z urządzeniami, zanim staną się one poważne. Co więcej, świadomość typowych wartości natężenia prądu dla różnych sprzętów pozwala na optymalizację zużycia energii i redukcję rachunków za prąd.

Pamiętajmy, że bezpieczeństwo zawsze powinno być na pierwszym miejscu. Prawidłowe metody pomiaru natężenia i odpowiednie narzędzia do mierzenia prądu są kluczowe dla uniknięcia potencjalnych zagrożeń. Regularne pomiary i świadomość elektryczna to nie tylko oszczędność, ale przede wszystkim inwestycja w bezpieczeństwo nasze i naszych bliskich.
