Instalacja fotowoltaiczna o mocy 10 kW to znaczący system energetyczny. Wymaga odpowiedniej przestrzeni na dachu. Typowo potrzeba około 55-60 m² powierzchni. Liczba paneli zależy od ich mocy - może to być od 34 paneli po 300 Wp do mniejszej liczby przy mocniejszych modułach. Efektywność systemu zależy od kąta nachylenia, orientacji i zacienienia. Planowanie takiej instalacji wymaga uwzględnienia wielu czynników.
Najważniejsze informacje:- Potrzebna powierzchnia dachu: około 55-60 m²
- Liczba paneli: 34 przy mocy 300 Wp, mniej przy mocniejszych modułach
- Wymiary paneli: od 165x100 cm do 228x113 cm
- Optymalny kąt nachylenia: 35 stopni
- Najlepsza orientacja: południowa
- Kluczowe czynniki: zacienienie, typ paneli, kąt nachylenia

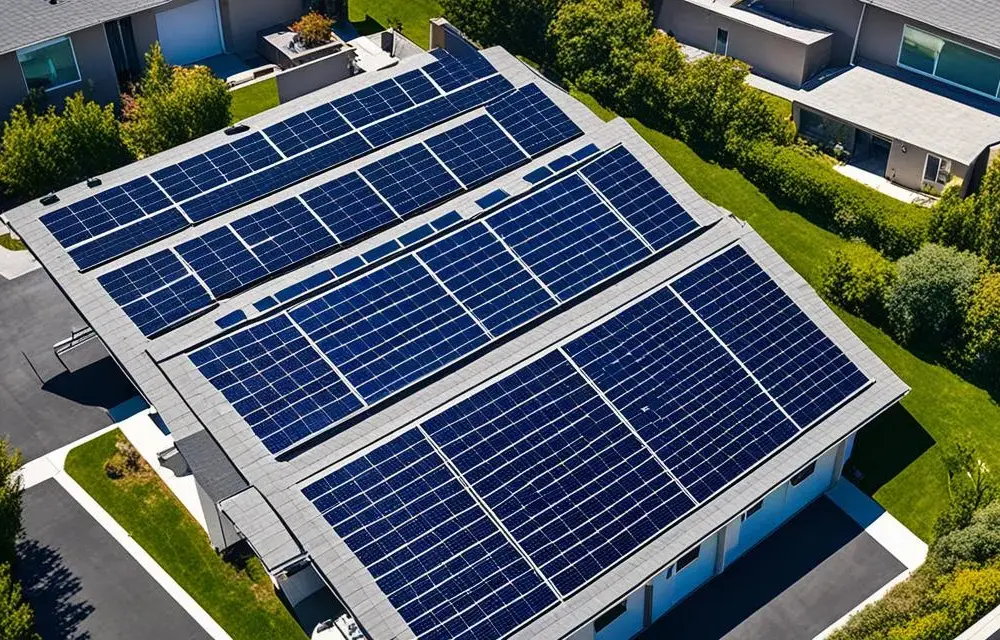

Powierzchnia dachu potrzebna do instalacji 10 kW - podstawowe wyliczenia
Planując instalację fotowoltaiczną 10 kW, kluczowe jest określenie wymaganej powierzchni dachu. Całkowita powierzchnia instalacji 10kW zazwyczaj wynosi około 55-60 m², co uwzględnia zarówno same panele, jak i niezbędne odstępy między nimi. Należy jednak pamiętać, że faktyczna powierzchnia użytkowa zajmowana przez panele jest nieco mniejsza i wynosi około 50-55 m².
Różnica między powierzchnią całkowitą a użytkową wynika z konieczności zachowania odstępów technicznych. Te przestrzenie są niezbędne dla prawidłowego montażu, wentylacji systemu oraz ewentualnych prac konserwacyjnych. Warto zaznaczyć, że dokładne wymiary mogą się różnić w zależności od typu i mocy wybranych paneli fotowoltaicznych.
| Typ dachu | Powierzchnia całkowita | Powierzchnia użytkowa |
|---|---|---|
| Płaski | 58-62 m² | 52-56 m² |
| Skośny | 55-60 m² | 50-55 m² |
Ile paneli fotowoltaicznych potrzebujesz na instalację 10 kW?
Liczba paneli potrzebnych do stworzenia instalacji fotowoltaicznej 10kW zależy głównie od mocy pojedynczego modułu. Im wyższa moc jednostkowa panelu, tym mniej modułów będzie potrzebnych do osiągnięcia docelowej mocy systemu.
- Dla paneli o mocy 300W: około 34 panele
- Dla paneli o mocy 375W: około 27 paneli
- Dla paneli o mocy 540W: około 19 paneli
Wybór odpowiedniego typu paneli wpływa nie tylko na ich liczbę, ale także na całkowitą powierzchnię montażu paneli słonecznych 10kW. Warto rozważyć panele o wyższej mocy, jeśli dysponujemy ograniczoną przestrzenią dachową.
Czytaj więcej: Jak wybrać falownik do fotowoltaiki: kompletny przegląd modeli i typów 2024
Wymiary i rozmieszczenie paneli na dachu
Standardowe wymiary paneli fotowoltaicznych to około 165 cm x 100 cm dla modułów o mocy 300W. Dla paneli o wyższej mocy, np. 540W, typowe wymiary to około 228 cm x 113 cm.
Rozmieszczenie paneli na dachu powinno uwzględniać nie tylko ich wymiary, ale także specyfikę konstrukcji dachu. Ważne jest zachowanie odpowiednich odległości od krawędzi dachu oraz elementów takich jak kominy czy okna dachowe.
Przestrzeń techniczna między panelami oraz na obrzeżach instalacji jest kluczowa. Zwykle zaleca się pozostawienie około 30-50 cm odstępu od krawędzi dachu oraz minimum 2-3 cm między poszczególnymi panelami. Te odstępy zapewniają odpowiednią cyrkulację powietrza, co wpływa na wydajność systemu.
Wpływ nachylenia dachu na wymaganą powierzchnię
Kąt nachylenia dachu ma istotny wpływ na powierzchnię instalacji 10kW. Optymalny kąt dla maksymalnej produkcji energii to około 30-40 stopni. Przy mniejszym lub większym nachyleniu, efektywna powierzchnia paneli zmniejsza się, co może wymagać zwiększenia liczby modułów.
Dla dachów płaskich często stosuje się specjalne konstrukcje montażowe, które ustawiają panele pod odpowiednim kątem. Zwiększa to wymaganą powierzchnię ze względu na konieczność zachowania większych odstępów między rzędami paneli, aby uniknąć wzajemnego zacieniania.
| Kąt nachylenia dachu | Przelicznik powierzchni |
|---|---|
| 0° (płaski) | 1,3-1,5 x powierzchnia bazowa |
| 15°-25° | 1,1-1,2 x powierzchnia bazowa |
| 30°-40° (optymalny) | 1,0 x powierzchnia bazowa |
| >45° | 1,1-1,3 x powierzchnia bazowa |
Czynniki wpływające na ostateczną powierzchnię montażową
Określając fotowoltaikę 10 kW jaka powierzchnia jest potrzebna, należy wziąć pod uwagę kilka kluczowych czynników. Orientacja dachu względem stron świata ma znaczący wpływ na efektywność instalacji, a co za tym idzie, na wymaganą powierzchnię.
Zacienienie, nawet częściowe, może znacząco obniżyć wydajność systemu. W takich przypadkach może być konieczne zwiększenie liczby paneli, a tym samym powierzchni montażowej, aby osiągnąć zakładaną moc 10 kW.
- Orientacja dachu (najlepsza południowa)
- Stopień zacienienia
- Rodzaj i moc wybranych paneli
- Efektywność systemu montażowego
- Lokalne warunki klimatyczne
Jak zaplanować przestrzeń pod instalację 10 kW?
Planowanie przestrzeni pod fotowoltaikę 10 kW warto rozpocząć od dokładnego pomiaru dostępnej powierzchni dachu. Uwzględnij wszystkie przeszkody, takie jak kominy, anteny czy okna dachowe. Pamiętaj, że optymalna orientacja to południe, ale instalacje skierowane na wschód lub zachód również mogą być efektywne.
Rozważ użycie narzędzi do projektowania 3D lub skonsultuj się z profesjonalistą. Pozwoli to na optymalne rozmieszczenie paneli i uwzględnienie wszystkich aspektów technicznych. Nie zapomnij o przestrzeni potrzebnej na dodatkowe elementy systemu, takie jak inwerter czy okablowanie.
Przy planowaniu weź pod uwagę przyszłe potrzeby. Jeśli przewidujesz wzrost zużycia energii, warto zarezerwować dodatkową przestrzeń na ewentualną rozbudowę systemu. Elastyczne podejście do projektowania instalacji może zaoszczędzić czas i koszty w przyszłości.
Pamiętaj o dodatkowych elementach instalacji, takich jak rozdzielnice czy systemy monitoringu. Choć nie zajmują dużo miejsca na dachu, należy uwzględnić je w ogólnym planie instalacji fotowoltaicznej.
Kluczowe aspekty planowania powierzchni dla fotowoltaiki 10 kW
Instalacja fotowoltaiczna o mocy 10 kW wymaga starannego planowania przestrzeni. Typowo potrzebujemy około 55-60 m² powierzchni całkowitej, z czego 50-55 m² to powierzchnia użytkowa paneli. Liczba paneli zależy od ich mocy - od 19 sztuk dla modułów 540W do 34 dla 300W.
Kąt nachylenia dachu, jego orientacja i potencjalne zacienienie to kluczowe czynniki wpływające na efektywność i wymaganą powierzchnię. Optymalny kąt to 30-40 stopni, a najlepsza orientacja to południowa. Pamiętajmy o zachowaniu odpowiednich odstępów między panelami i od krawędzi dachu dla właściwej wentylacji i konserwacji.
Planując instalację, warto uwzględnić nie tylko obecne potrzeby, ale i możliwość przyszłej rozbudowy systemu. Profesjonalne doradztwo i użycie narzędzi do projektowania 3D mogą znacząco ułatwić optymalne wykorzystanie dostępnej przestrzeni dachowej.
