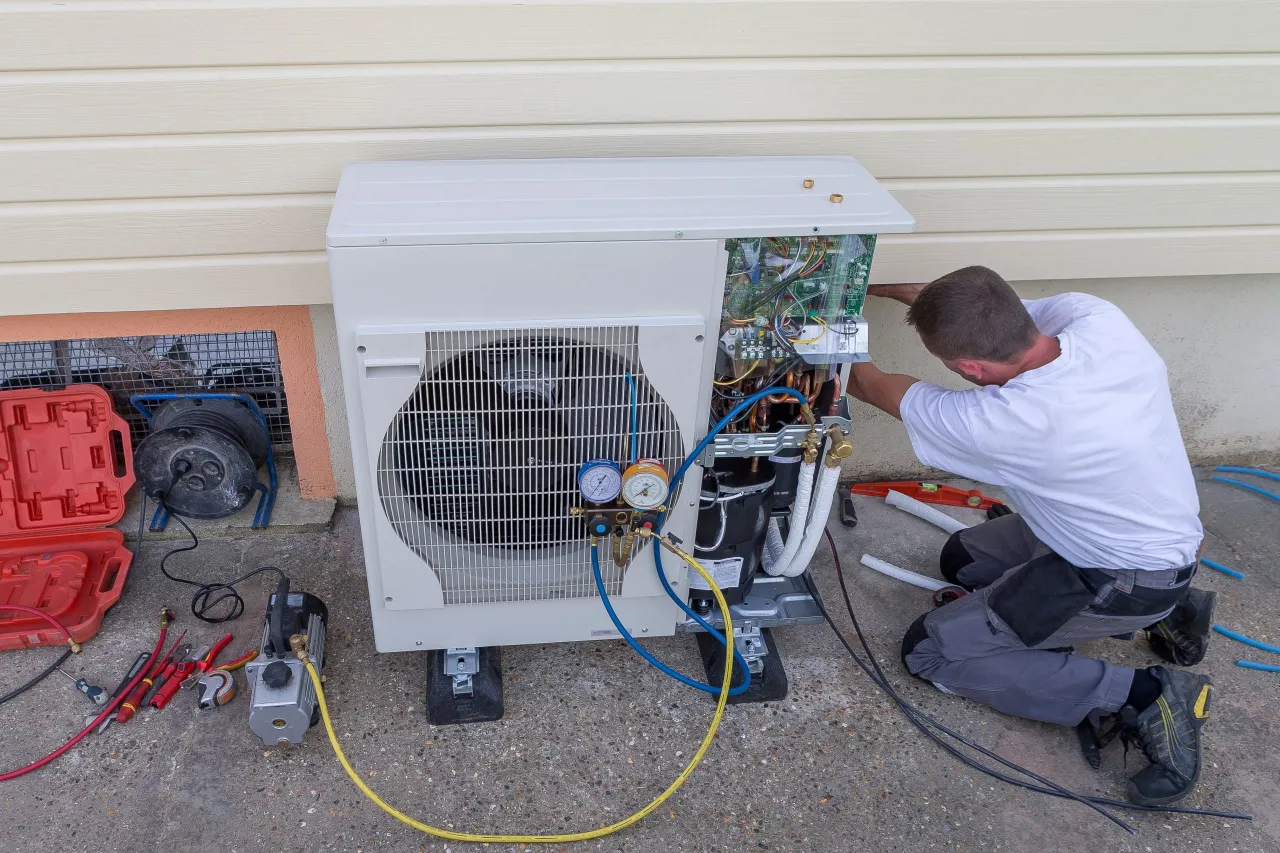

Właściwy dobór przewodu elektrycznego jest kluczowym elementem podczas instalacji pompy ciepła. Nieprawidłowy wybór kabla może prowadzić do poważnych problemów z działaniem urządzenia lub stworzyć zagrożenie dla bezpieczeństwa. Standardowo stosuje się przewód pięciożyłowy o przekroju 5x4 mm², który zapewnia odpowiednią moc i bezpieczeństwo dla typowych instalacji domowych.
Wybierając przewód, należy uwzględnić moc pompy ciepła, długość trasy przewodów oraz warunki, w jakich będą one pracować. Profesjonalna instalacja wymaga również odpowiednich zabezpieczeń w postaci wyłączników nadprądowych i różnicowo-prądowych.
Najważniejsze informacje:- Przewód pięciożyłowy 5x4 mm² to standard dla większości instalacji domowych
- Kabel musi być podłączony bezpośrednio do rozdzielni głównej
- Przekrój przewodu zależy od mocy pompy i długości trasy
- Wymagane są odpowiednie zabezpieczenia elektryczne
- Instalacja wymaga dedykowanego obwodu bez dodatkowych odbiorników
- Izolacja przewodu musi być dostosowana do warunków zewnętrznych

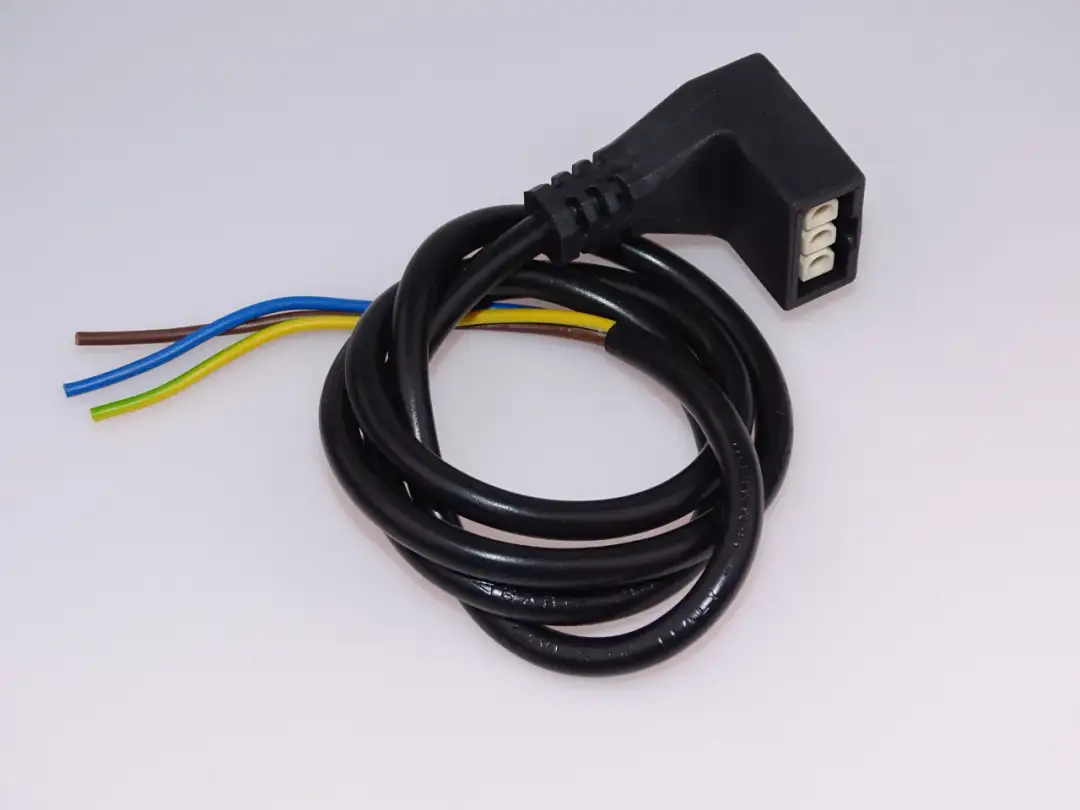

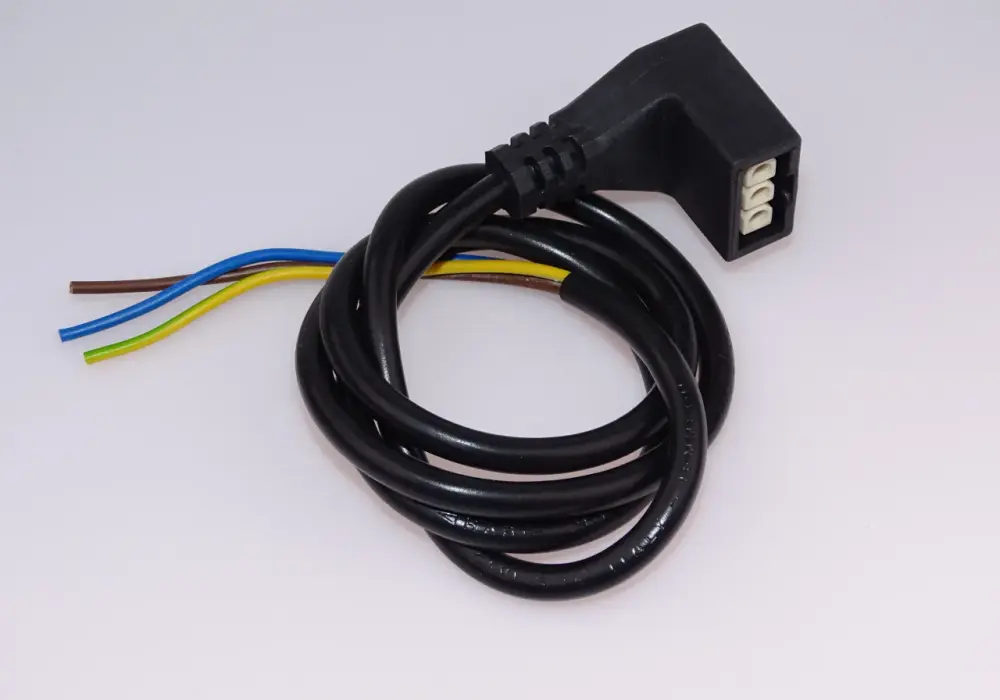

Rodzaje przewodów elektrycznych do pomp ciepła
Do zasilania pompy ciepła wykorzystuje się specjalistyczne przewody elektryczne. Podstawowym typem jest przewód pięciożyłowy, który zapewnia odpowiednią moc i bezpieczeństwo instalacji. Kabel do pompy ciepła musi spełniać surowe normy jakościowe i być dostosowany do warunków pracy urządzenia.
Przewód elektryczny pompa ciepła powinien charakteryzować się odpornością na zmienne warunki atmosferyczne. Dla standardowych instalacji domowych najczęściej wybierany jest przewód typu YKY lub YDY. Oba rodzaje posiadają odpowiednią izolację i są przystosowane do stałego montażu.
- Przewód YKY 5x4mm² - uniwersalny wybór do instalacji zewnętrznych
- Przewód YDY 5x4mm² - dedykowany do instalacji wewnętrznych
- Przewód YKXS 5x4mm² - zwiększona odporność na warunki atmosferyczne
- Przewód HDGs 5x4mm² - do instalacji w miejscach zagrożonych pożarem
Przekrój przewodu a moc pompy ciepła
Instalacja elektryczna pompy ciepła wymaga precyzyjnego doboru przekroju przewodu. Przekrój kabla musi być dostosowany do mocy urządzenia i długości trasy. Jest to kluczowy element zapewniający bezpieczną pracę systemu.
| Moc pompy ciepła | Zalecany przekrój | Maksymalna długość |
| do 9 kW | 4 mm² | 25 m |
| 9-14 kW | 4-6 mm² | 35 m |
| powyżej 14 kW | 6-10 mm² | 50 m |
Właściwy dobór przekroju przewodu zapewnia minimalne straty napięcia. Należy zawsze uwzględnić rezerwę mocy dla bezpieczeństwa instalacji.
Czytaj więcej: Jak działają pompy ciepła w domu - kompletny poradnik dla początkujących
Wymagana liczba żył w przewodzie elektrycznym
Zasilanie elektryczne pompy ciepła może być realizowane przez instalację jednofazową lub trójfazową. W przypadku instalacji jednofazowej stosuje się przewód trzyżyłowy (L+N+PE). Jednak nawet w takim przypadku zaleca się stosowanie przewodu pięciożyłowego z myślą o przyszłej rozbudowie systemu.
Instalacja trójfazowa wymaga zastosowania przewodu pięciożyłowego (3xL+N+PE). Jest to rozwiązanie zapewniające większą stabilność pracy i możliwość podłączenia urządzeń o większej mocy.
Różnice między instalacją jedno- i trójfazową
Instalacja jednofazowa jest odpowiednia dla pomp ciepła o mocy do 9 kW. Charakteryzuje się prostszym montażem i niższymi kosztami instalacji. Jest często wybierana w mniejszych domach jednorodzinnych.
Instalacja trójfazowa zapewnia większą stabilność pracy i jest wymagana dla urządzeń o większej mocy. Podłączenie elektryczne pompy ciepła w wersji trójfazowej pozwala na równomierne rozłożenie obciążenia na wszystkie fazy.
Zabezpieczenia elektryczne instalacji pompy ciepła
Bezpieczeństwo instalacji wymaga odpowiednich zabezpieczeń elektrycznych. System zabezpieczeń musi być kompleksowy i dostosowany do parametrów pompy ciepła. Kabel zasilający do pompy ciepła musi być chroniony przed przeciążeniem i zwarciem.
- Wyłącznik nadprądowy typu C
- Wyłącznik różnicowo-prądowy 30mA
- Ogranicznik przepięć
- Zabezpieczenie przeciwzwarciowe
- Wyłącznik główny w rozdzielni
Prawidłowe prowadzenie instalacji elektrycznej
Instalacja elektryczna pompy ciepła wymaga szczególnej staranności podczas montażu. Przewody należy prowadzić w sposób uporządkowany, wykorzystując dedykowane trasy kablowe. Unikamy prowadzenia kabli w miejscach narażonych na uszkodzenia mechaniczne.
Trasa kabla do pompy ciepła powinna być jak najkrótsza i przebiegać z dala od źródeł ciepła. Ważne jest zachowanie odpowiednich odległości od innych instalacji, szczególnie wodnych i gazowych. Jest to kluczowe dla bezpieczeństwa całego systemu.
Podczas prowadzenia przewodu elektrycznego pompa ciepła należy zachować odpowiednie promienie gięcia. Nie można dopuścić do zgniatania lub nadmiernego naprężania kabli. Wszystkie przejścia przez ściany wymagają zastosowania odpowiednich przepustów.
Wymagania dotyczące izolacji przewodów
Izolacja przewodu do zasilania pompy ciepła musi być odporna na działanie czynników zewnętrznych. W przypadku instalacji zewnętrznych stosujemy przewody z izolacją odporną na promieniowanie UV i zmienne warunki atmosferyczne.
Dla instalacji wewnętrznych wystarczająca jest standardowa izolacja PVC lub polietylenowa. Należy jednak pamiętać o zachowaniu odpowiedniej klasy ochronności względem warunków środowiskowych pomieszczenia.
Podłączenie przewodu do rozdzielni głównej
Podłączenie elektryczne pompy ciepła do rozdzielni głównej wymaga szczególnej uwagi. Przewód musi być podłączony bezpośrednio do dedykowanego zabezpieczenia, bez stosowania dodatkowych złączek czy rozgałęźników. Wszystkie połączenia wykonujemy w sposób zapewniający pewny styk elektryczny.
W rozdzielni należy wyraźnie oznaczyć obwód zasilający pompę ciepła. Połączenia zacisków muszą być wykonane z odpowiednim momentem dokręcenia, zgodnie z dokumentacją techniczną.
| Parametr | Wartość | Uwagi |
| Moment dokręcenia | 2,5-3 Nm | Dla przekroju 4-6 mm² |
| Długość odizolowania | 12-15 mm | Bez uszkodzenia żyły |
| Oznaczenie żył | L1,L2,L3,N,PE | Zgodnie z normą |
Wpływ długości trasy na dobór przewodu
Długość trasy ma kluczowy wpływ na dobór przekroju przewodu do zasilania pompy ciepła. Wraz ze wzrostem długości trasy zwiększają się straty napięcia w przewodzie. Przy trasach dłuższych niż 25 metrów należy rozważyć zwiększenie przekroju przewodu.
Maksymalna długość trasy jest ściśle związana z mocą urządzenia i przekrojem przewodu. Dla standardowej instalacji domowej spadek napięcia nie powinien przekraczać 3%. Przy projektowaniu instalacji zawsze należy uwzględniać rezerwę na ewentualne modyfikacje trasy.
Obliczanie strat napięcia
Straty napięcia w kablu zasilającym do pompy ciepła oblicza się według specjalnej formuły. Uwzględnia ona przekrój przewodu, jego długość oraz prąd roboczy urządzenia. Dopuszczalny spadek napięcia nie może przekraczać wartości określonych w normach.
Dla typowej instalacji domowej przyjmuje się maksymalny spadek napięcia na poziomie 3%. W praktyce oznacza to, że przy instalacji jednofazowej 230V dopuszczalny spadek wynosi około 7V. Wartości te należy bezwzględnie weryfikować podczas projektowania instalacji.
Co musisz wiedzieć przed instalacją przewodu do pompy ciepła?
Prawidłowy dobór przewodu do pompy ciepła to kluczowy element bezpiecznej i efektywnej instalacji. Najważniejsze jest dopasowanie przekroju kabla do mocy urządzenia oraz długości trasy. Dla standardowych instalacji domowych zaleca się przewód pięciożyłowy o przekroju 5x4 mm².
Bezpieczeństwo instalacji zależy od właściwych zabezpieczeń elektrycznych i sposobu prowadzenia przewodów. Kabel zasilający pompę ciepła wymaga dedykowanego obwodu w rozdzielni głównej oraz kompletu zabezpieczeń, w tym wyłącznika różnicowo-prądowego i nadprądowego.
Przy planowaniu instalacji elektrycznej pompy ciepła należy uwzględnić warunki środowiskowe i możliwość przyszłej rozbudowy systemu. Trasa kabla powinna być jak najkrótsza, a izolacja dostosowana do miejsca montażu. Warto pamiętać, że spadek napięcia nie może przekraczać 3%, co może wymagać zwiększenia przekroju przewodu przy dłuższych trasach.
